Para conectar el Modulador de RF de Vídeo entre una fuente de señales de
vídeo (juego de vídeo, videocámara, receptor satelital, reproductor de DVDs,
etc.) y su televisor, se necesitan los siguientes elementos, que no se suminis-
tran con el Modulador.
• Dos cables coaxiales de 75 ohms con conectores de tipo F
• Si su televisor no tiene un conector F de 75 ohms para VHF, también
necesitará un transformador de adaptación de 75 a 300 ohms
• Un cable blindado para vídeo con clavijas de conexión RCA y un cable
para audio (estereofónico) con clavijas de conexión RCA O Cable de
transposición para VCR/DVD con clavijas de conexión RCA O 3 cables
blindados con clavijas de conexión RCA
•Un Cable de S-Video
PIEZAS NECESARIAS

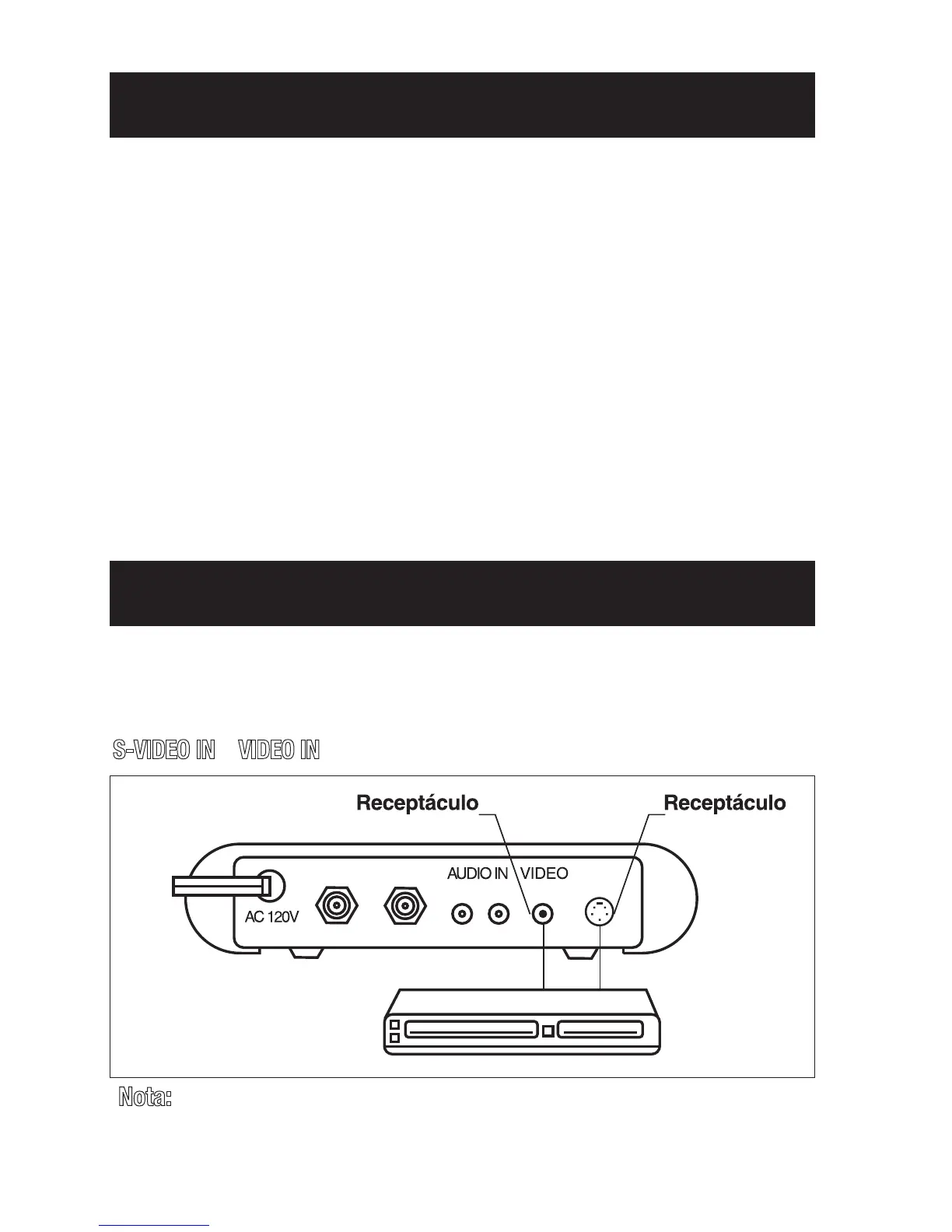

Para conectar su Modulador de RF siga los pasos siguientes:
1. Conecte un cable e s-vídeo o vídeo entre el receptáculo de salida de vídeo
de la fuente de señales de s-vídeo o vídeo empleada y el receptáculo rotulado
S-VIDEO IN
o
VIDEO IN
del Modulador de RF.
CONEXIONES
ANT IN
TO TV
LR
60Hz/4.5W
IN
S-VIDEO
VIDEO IN S-VIDEO IN
Salida de vídeo
O
Salida de s-vídeo
Fuente de vídeo
#
7
2
1
0
2
C
h
i
n
a
Nota:
Si el S-Video y video uniforme se enganchan arriba,
el S-Video se dará la prioridad
