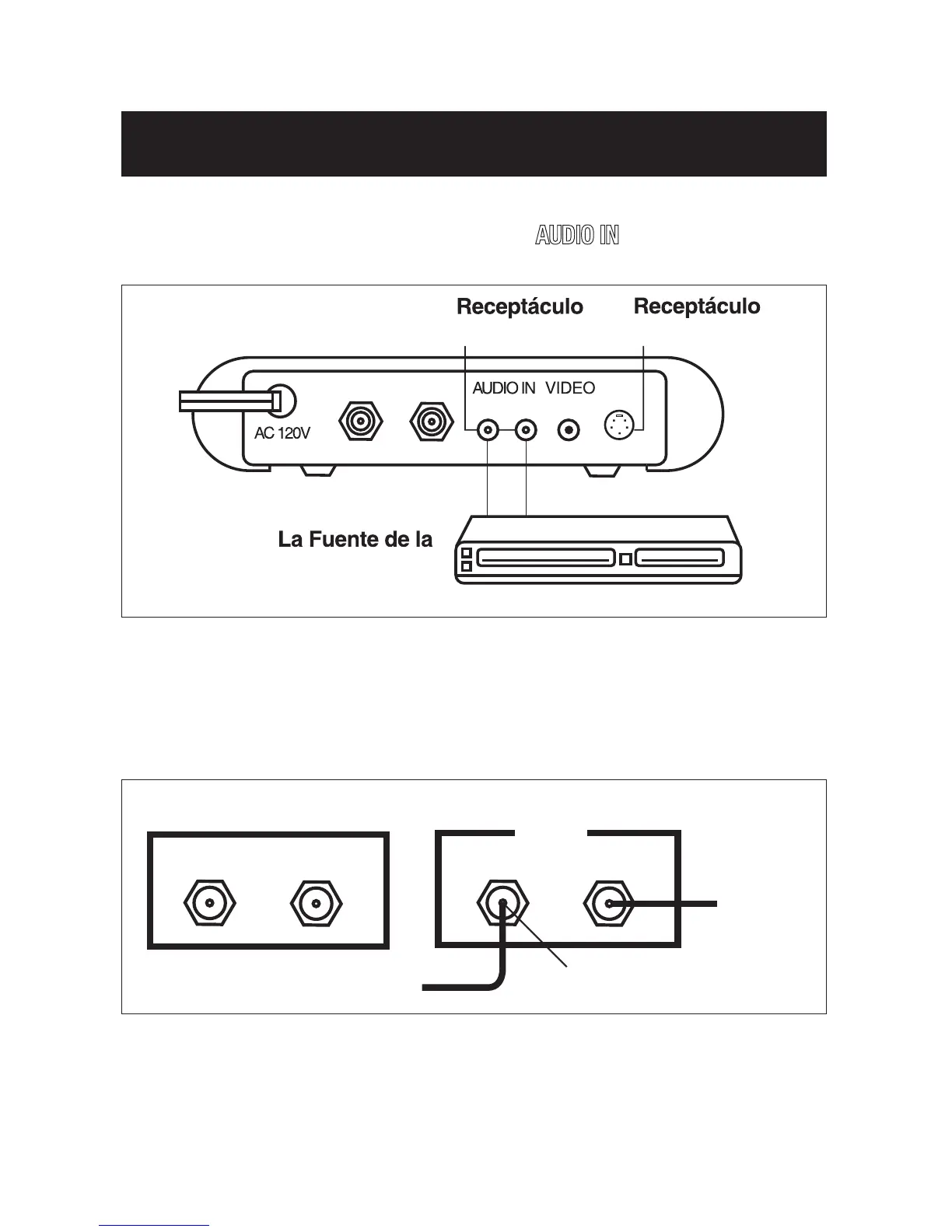

2. Conecte el cable de audio entre el receptáculos de salida de audio de la
fuente de vídeo y el receptáculos rotulado
AUDIO IN
del Modulador de RF.
AUDIO IN
Salida de audio
audiofrecuencia
ANT IN TO TV
LR
60Hz/4.5W
IN
S-VIDEO IN
3. Conecte los cables coaxiales de 75 ohmios al modulador de RF eligiendo
una de las dos (2) opciones siguientes:
Opción 1: Si el televisor ya está conectado a otra fuente de entrada VHF (como
la televisión por cable, el vídeo, etc.):
A la TV
CATV/ANT
VHF
Modulador de RF VCR
ANT INT mhO 57VT O 75 Ohm
Desconectar
aquí
CONEXIONES (continuación)
a. Desconecte la conexión actual de la televisión por cable/antena del terminal
de entrada de 75 ohmios de la fuente VHF y vuelva a conectarla al terminal
ANT IN del modulador de RF.
