Ant In To TV 75 Ohm
Televisión
por cable
300 Ohms
VHF
Modulador de RF Televisor

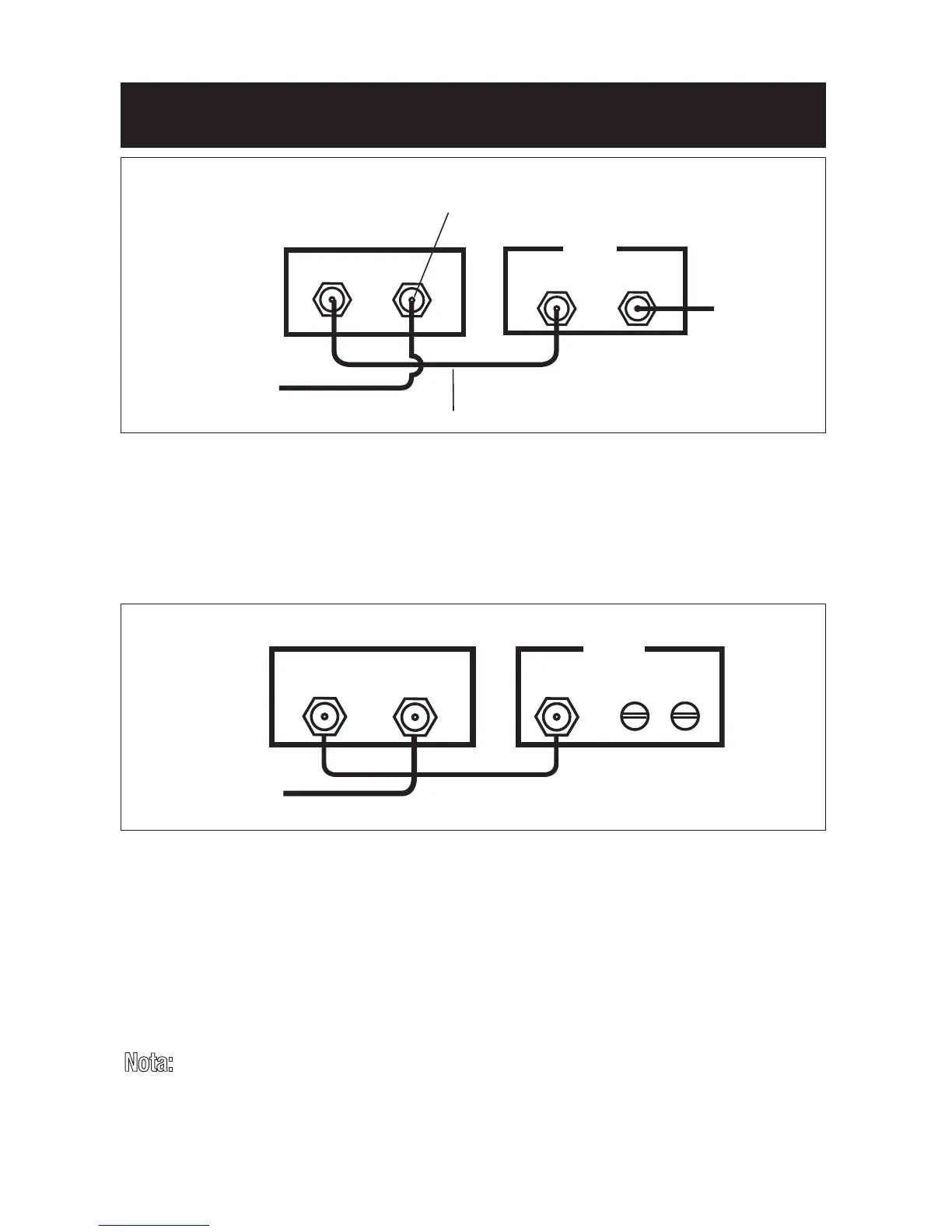

b. A continuación utilice un cable coaxial de 75 ohmios para conectar el
terminal TO TV del modulador de RF al terminal de entrada de 75 ohmios
de la fuente VHF.
Opcíon 2: Si su televisor no está ya conectado a otra fuente de señales VHF:
a. Desconecte el cable actual de la televisión por cable/antena del terminal
de entrada de 75 ohmios del televisor y vuelva a conectarlo al terminal
ANT IN del modulador de RF.
b. A continuación utilice un cable coaxial de 75 ohmios para conectar el
terminal TO TV del modulador de RF al terminal de entrada VHF de 75
ohmios del televisor.
Nota:
Si su televisor tiene solamente terminales VHF de tornillo de 300
ohms, use un transformador de adaptación de 75 a 300 ohm para
completar la conexión.
4. Enchufe el cable de alimentación del Modulador de RF en un tomacor-
riente común de corriente alterna.
CONNECTIONS continued
Televisión
por cable
Agregar este cable
Reconectar
aquí
Modulador de RF
VCR
VHF
ANT INTO TV
75 Ohm75 Ohm
OUTIN
Televisor

Philips US2-PH61159 Specifications

Packaging Dimensions

packaging dimensions (W x H x D)	6.6 x 1.7 x 9.9 inch
nett weight	0.94332 lb
gross weight	1.12973 lb

Inner Carton

inner carton dimensions (L x W x H)	10.1 x 7.1 x 5.2 inch
nett weight	2.83 lb
tare weight	0.60111 lb

Outer Carton

outer carton dimensions (L x W x H)	21.5 x 14.7 x 13.5 inch
nett weight	22.63992 lb
gross weight	27.65 lb
