CONECTANDO TODO
1. Utiliza el cable de voltaje incluido para
conectar el i7600 a un tomacorriente de voltaje
adecuado
2. Conecta las salidas principales izquierda y
derecha de tu mixer a los canales CH1 y CH2
de entrada ANALOGAS del i7600. Véase la
gura 1 para una ilustración del panel trasero
3. Conecta los canales CH1 y CH2 de SALIDA
ANALOGA del i7600 a un par de altavoces.
4. Libera o presiona los botones de NIVEL DE
OPERACIÓN, de tal manera que el nivel de
operación de la ENTRADA ANALOGA iguale la
de tu mixer, y el nivel de operación de la salida
ANALOGA iguala a la de tus altavoces.
5. Enciende al i7600
TRABAJANDO CON EL I7600
Controles y Display
El i7600 consiste de dos módulos: Modulo de
EQ y Modulo RTA. El modulo de EQ tiene cuatro
modalidades de control, y el modulo RTA tiene 3
modalidades. El comportamiento de las perillas
de control y la información del display en el i7600
dependen mucho del modulo y los controles que

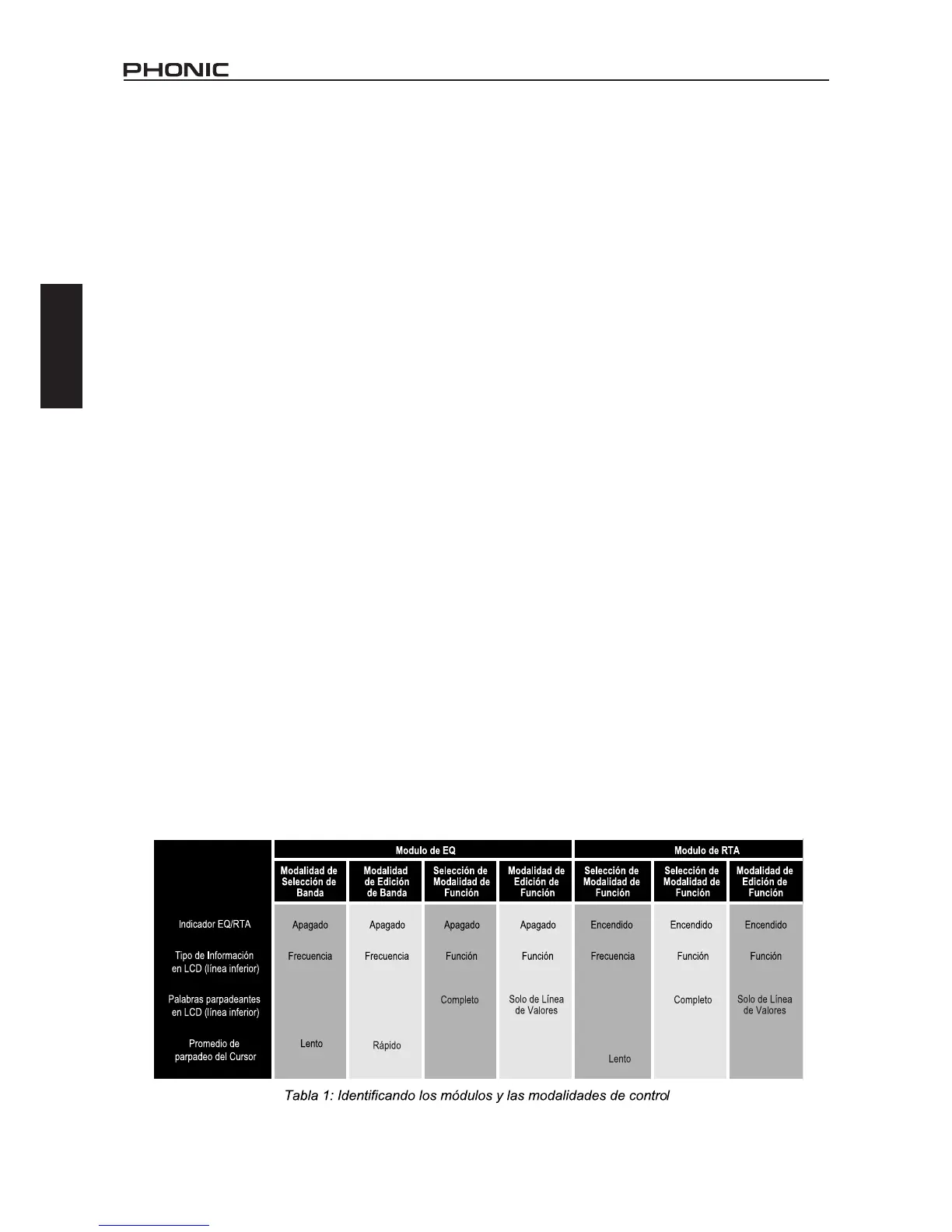

se estén utilizando. La tabla 1 esta diseñada para
ayudarte a que aprendas como identificar los
controles de las modalidades correspondientes
Display de Nivel de banda
Las partes más prominentes en la cara del i7600
son dos amplios paneles de Displays de Niveles de
Bandas. Véase la gura 1 para una ilustración del
panel frontal. El panel izquierdo es para desplegar
la frecuencia y la información del nivel del Canal 1,
y el panel derecho es para el Canal 2. Dentro de
cualquier panel se encuentran 30 columnas de LEDs
que representan las 30 bandas ISO-estándar del
espectro del audio en intervalos de 1/3 de octava.
Directamente debajo de cada columna, un numero
indica la frecuencia central de esa banda.
Display Alfanumérico
Entre los dos paneles de Display de Nivel de Banda,
se tiene un display alfanumérico LCD. La información
que sea mostrada en el Display Alfanumérico
depende enormemente de la modalidad de control
correspondiente. Se tiene, de cualquier manera,
una regla a seguir: Las líneas superiores muestran
el estatus del sistema en general o de un canal en
especico, mientras que las líneas inferiores proveen
ya sea información especifica de bandas o los
nombres de los valores de las distintas funciones.
