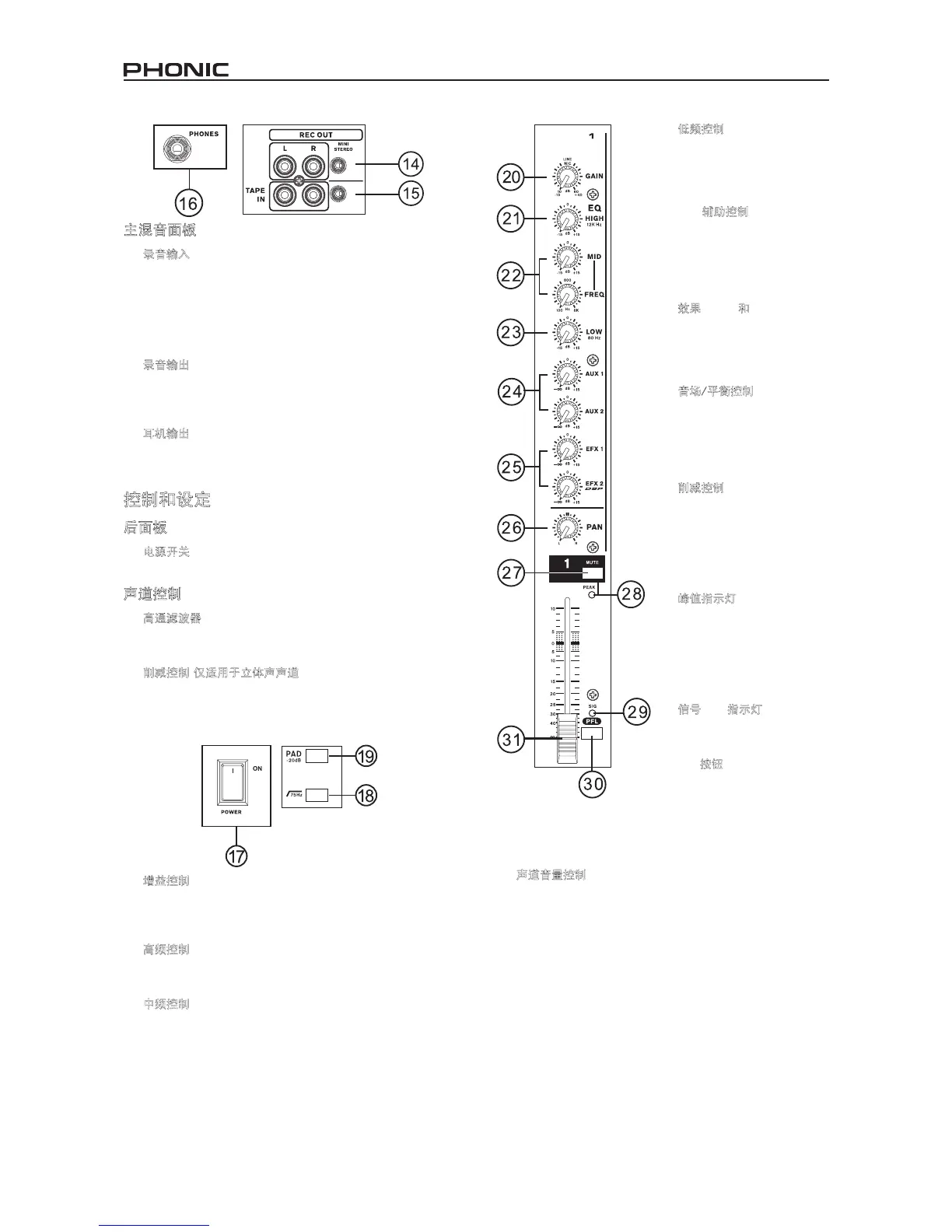

26 IMPACT 8.4/12.4/16.4/24.4/8.4X/12.4X/16.4X/24.4X
主混音面板
14.
录音输入
这些输入的第一个可连接类似于磁带和CD播放器的RCA连接
线。除此之外，Phonic还另外设计了一个迷你立体声端口，可连
接MD，便携式CD和MP3播放器( 如Apple iPod)，以及便携式
电脑。这些插孔的信号将直接输往录音输入混音总线，用户可选
择性地输入以下信号：Control Room，AUX 1和AUX 2或Main
L/R混音总线。
15.
录音输出
与 Tape In 录音输入插孔相似，这些输出可兼容RCA连接线，可
连接多种录音设备。同样也具备迷你立体声端口，可连接MD播
放器和便携式电脑等。
16.
耳机输出
此输出端口可用于耳机，可对混音信号进行监听。信号的音量由
调音台面板主控制区的Control Room/Phones控制调节。
控制和设定
后面板
17.
电源开关
Power Switch
调音台电源开关。开启前，请将所有的电平控制调节至最低。
声道控制
18.
高通滤波器
(75Hz) Low Cut Filter
位于所有单声道的此按钮可开启高通滤波器，对75Hz以下的频率
进行18dB/oct的削减，以消除多余的地面噪音或舞台隆隆声。
19.
削减控制
(
仅适用于立体声声道
)
此按钮 位 于 每 一 个 Impact调 音 台 的 最后4路 单 声 道 上 ， 可 以
20dB削减麦克风或高电平输入信号。可增加输入信号的动态范
围，使得用户可放心的使用更高电平的信号而不必担心出现峰
值。
20.
增益控制
此控制可调节单声道高电平/麦克风输入信号的灵敏度。增益应调
节至既可最大限度的再现音频又能保持音频的品质。建议可将电
平调节至峰值指示灯偶尔闪亮的位置。
21.
高频控制
此控制可对高频12KHz的频率进行±15dB的增强或削减，以调节
音频的高频部分，增加如吉它，音钹，音乐合成器的力道。
22.
中频控制
此控制可对中频进行 ±15 dB 的增强或削减调节。还可提供可调
节式的控制，可对100Hz ~ 8KHz的中频进行选择调控。要调节
中频并非易事，人们往往希望对中频进行削弱而非增强，以此缓
和刺耳的人声和乐器声。
立 体 声 声 道 上 略 有 不 同 ， 为 中 高 和 中 低 频 控 制 ， 可 调 节
800Hz~3KHz之间的频率。
23.
低频控制
此 控 制 可 对 低 频 8 0 H z 进 行
±15dB的增强或削减调节，可对
声音进行暖色调节，增加吉它，
鼓声及电子琴的力道。
24. AUX
辅助控制
这两个辅助控制可调节输往AUX
1和2混音总线的信号的音量，可
连接舞台监听器，便于音乐家对
演奏的音乐进行监控，或者可输
往外部效果处理器。
25.
效果
(EFX)1
和
2
这两个控制可调节输往EFX1和
2混音总线的信号的音量。EFX
2还 可 输 往 内 建 数 字 效 果 处 理
器，可将效果作用于信号。
26.
音场/平衡控制
此旋钮用以调节主混音左右两边
接 收 信 号 的 大 小 。 单 声 道 上 ，
PAN控制可调节左右接收的信号
的音量，调节BAL控制可削减对
应的左右音频信号(平衡)。
27.
削减控制
这个控制可削减声道，有效的阻
断信号输往Main L/R混音总线，
以及AUX 1，AUX 2，EFX 1和
EFX 2混音总线。声道被削减时
此控制下方的指示灯(Peak灯)将
变亮。
28.
峰值指示灯
当信号接近峰值6dB快要产生削
波失真时，LED峰值指示灯(同样
也是Mute指示灯)将变亮。建议
可将电平调节至峰值指示灯偶尔
闪亮的位置，这样即可增加输入
信号的动态范围。
29.
信号
(Sig)
指示灯
当输入相应声道的信号电平接近-
20dBu时，此指示灯将变亮。
30. PFL
按钮
按下PFL或Pre-Fader Listen控制
可将声道的信号输往CTRL RM/
PHONES混音(推杆前衰减，推
杆后均衡)，可用于耳机或监听音箱，有利于设置输入增益，方便
音响工程师监听信号。PFL控制启用时，按钮上方的Sig LED将
变亮。
31.
声道音量控制
60mm的滑杆可调节相应声道输往Main L/R混音总线的信号的音
量。
