12

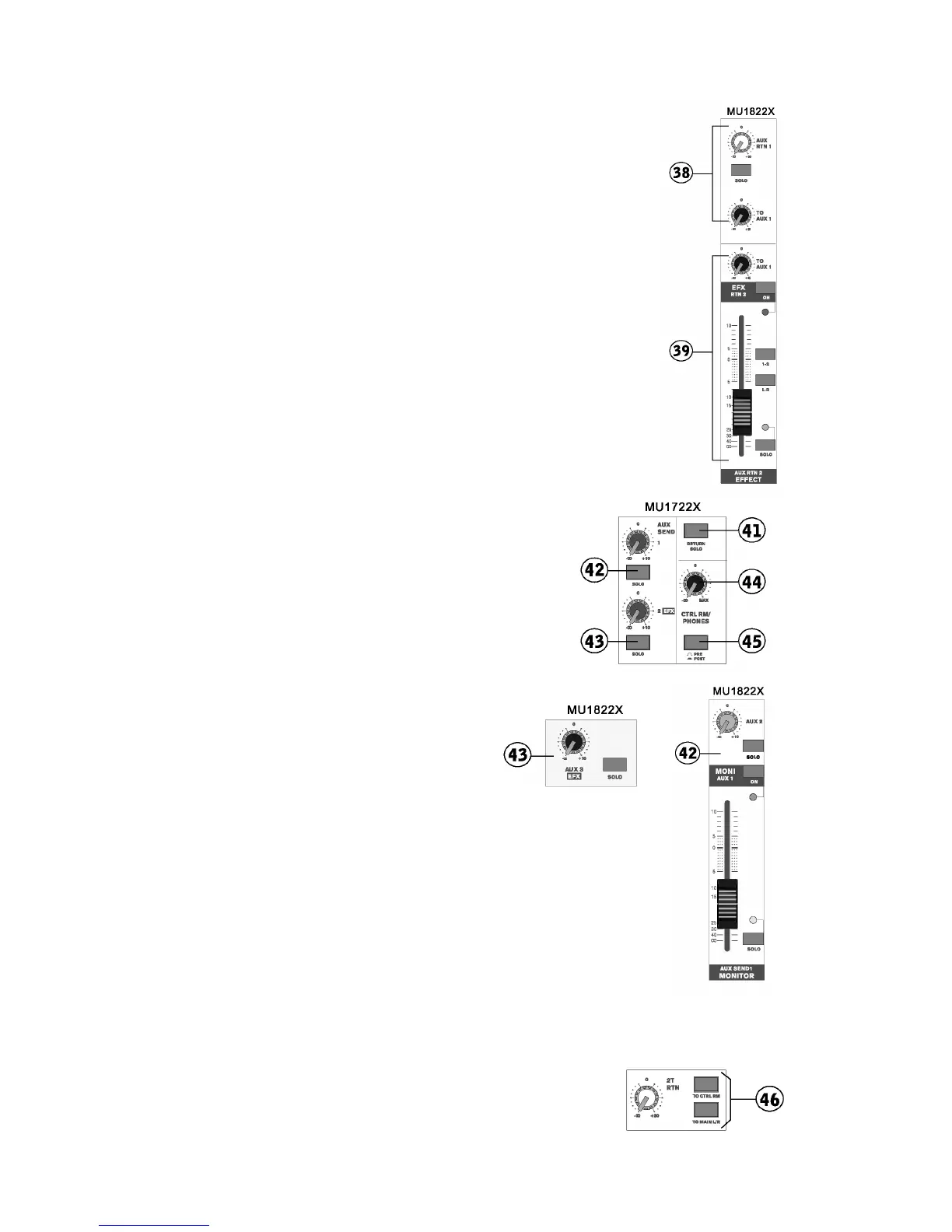

39. EFX RTN コントロール
ステレオ AUX リターン 3 の入力信号を調節します。ステレオ AUX リター
ン 3 に信号が入力されていない時は、このコントロールはデジタルエフェク
トの最終のレベルを調節します。MU1822X では EFX RTN コントロールは
AUX RTN 2 からの入力信号を調節します。また、MU1822X の EFX RTN
コントロールには、信号を CTRL RM / PHONES バスに送る SOLO ボタン
と、EFX RTN ポストフェーダー信号をメイン L / R バスに送る L-R ボタン、
EFX RTN ポストフェーダー信号をグループ 1 / 2 バスに送る 1-2 ボタンを
搭載しています。
40. MAIN L/R / GROUP 1/2 ボタン（MU1722X のみ）
AUX RTN 3 からの信号をメイン L / R、又はグループ 1 / 2 バスに選択可能
です。
41. RTN SOLO ボタン（MU1722X のみ）
RTN SOLO ボタンを押すと AUX RTN 3 からの信号が
CTRL RM / PHONES バスに送られます。
42. AUX SEND マスターコントロール
各チャンネルから送られた AUX 信号の最終的な出力レベルを
調節します。MU1822X は 2 つの AUX SEND を持ち、１つは
60mm フェーダーで調節します。AUX 1 コントロールは ON ボ
タンでオン/オフを選択でき、オンの時には LED インジケータ
ーが点滅します。
43. EFX SEND マスターコントロール
各チャンネルから送られた EFX 信号の最終的な出力
レベルを調節し、AUX SEND 2 出力端子
（MU1722X）、AUX SEND 3 出力端子（MU1822X）
又は内蔵デジタルエフェクトにそれぞれ出力します。
44. CTRL RM / PHONES コントロール
モニター時、トラック編集時において PHONES 出力、及び CTRL RM 出力
に送られる信号の最終的な出力信号レベルを調節します。
45. PRE / POST ボタン
CTRL RM / PHONES の出力信号をポストフェーダー、又はプリフェーダー
から選択します。
46. 2 T RTN（2 トラック・リターン）
テープレコーダー、CD、ノート型パソコン等の外部機器から RCA 端
子に入力することが可能です。入力信号は搭載された 2 つのボタン
（TO CTRL RM、TO MAIN L / R）から選択可能です。
