7

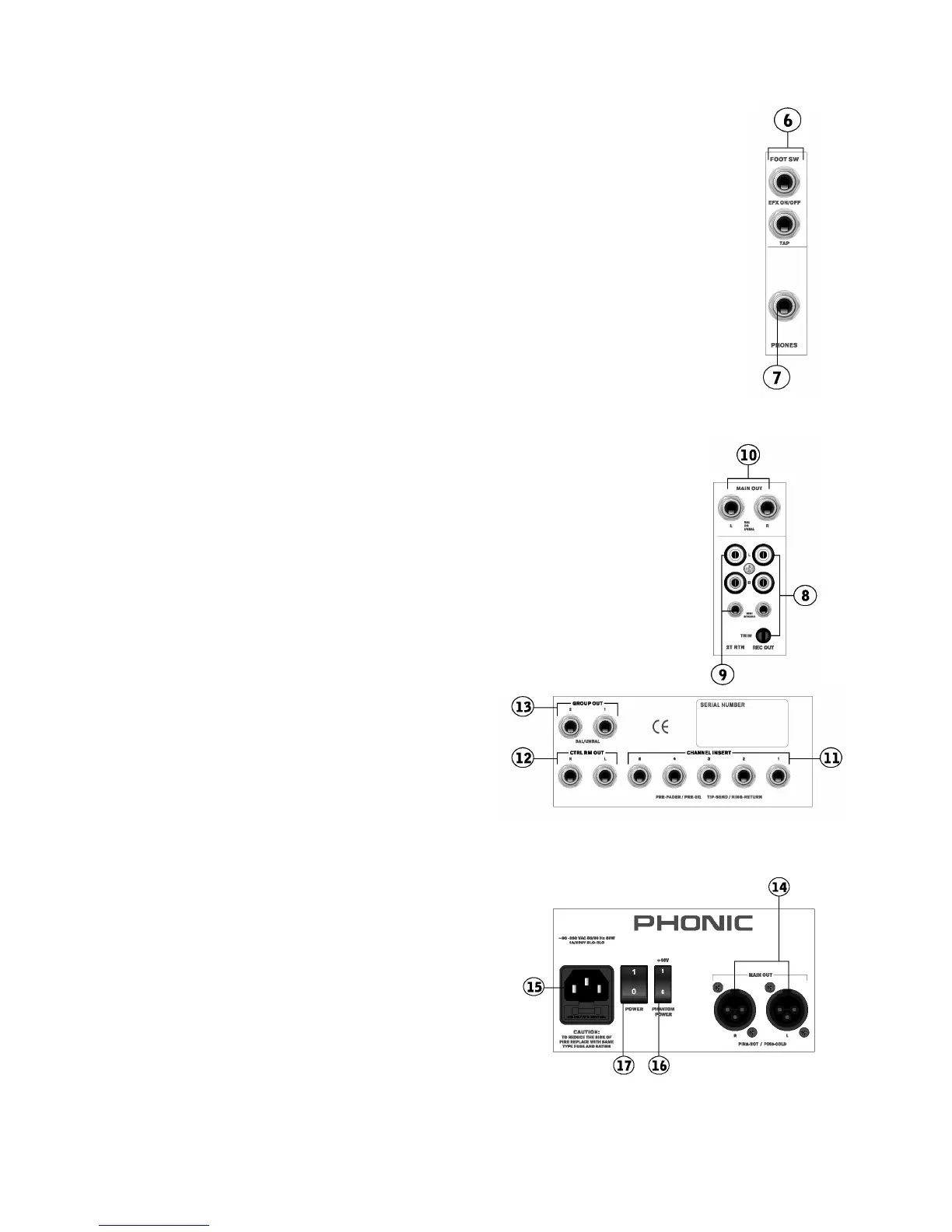

6. FOOT SWITCH 端子（フットスイッチ）
本体にフットスイッチを接続して内蔵デジタルエフェクターの設定を遠隔操作するこ
とが可能です。左側の端子はタップディレイ用、右側はエフェクトのオン/オフ・スイ
ッチ用に使用します。
7. PHONES
ヘッドフォンを接続してお使い下さい。出力信号レベルは CTRL RM / PHONES レベ
ルコントロールを使って設定します。
8. REC OUT 出力端子
メイン L / R 信号をピン出力端子からテープレコーダー等の外部機器に出力します。ま
た、別途搭載されたミニステレオ・フォーン出力端子に MD やノート型パソコンを接
続することが可能です。TRIM コントロールによるレベル設定も行なえる非常に便利
な機能です。尚バランス仕様のフォーン・プラグを接続する場合、ミキサーへの破損
の恐れがある為リングピンを断線して下さい。
9. 2T RTN（2 トラックリターン）
テープレコーダー、CD、ノート型パソコン等の外部機器からピン端子、又はミ
ニステレオ・フォーン入力端子に入力することが可能です。入力信号はメイン L / R
バスに送られます。
10. MAIN OUT 出力端子
メイン L / R バスからパワーアンプ、イコライザー等の外部機器に最終的なライ
ンレベル信号をフォーン端子から出力します。
11. CHANNEL INSERT（チャンネル・インサ
ート）
コンプレッサーやイコライザー等の外部機器を
モノ入力チャンネル 1～5 に接続することが可能
です。このインサート端子には Y ケーブルをお使
い下さい。尚、インサートポイントはプリ EQ、
プリフェーダーです。
12. CTRL RM 出力端子（コントロールルーム）
CTRL RM / PHONES レベルコントロールで設定し
た信号をフォーン端子から出力します。パワード・
モニタースピーカー等に接続してお使い下さい。
13. GROUP OUT 出力端子（グループアウト）
GROUP 1 / 2 フェーダーで設定した最終的な信号を
アンバランス仕様のフォーン端子から出力します。
尚バランス仕様のフォーン・プラグを接続する場合、
ミキサーへの破損の恐れがある為リングピンを断線
して下さい。
