Phonic POWERPOD 620 PLUS - Sección Master

16
POWERPOD 620 / 740 / 780 / 1062 / 1082
Sección Master

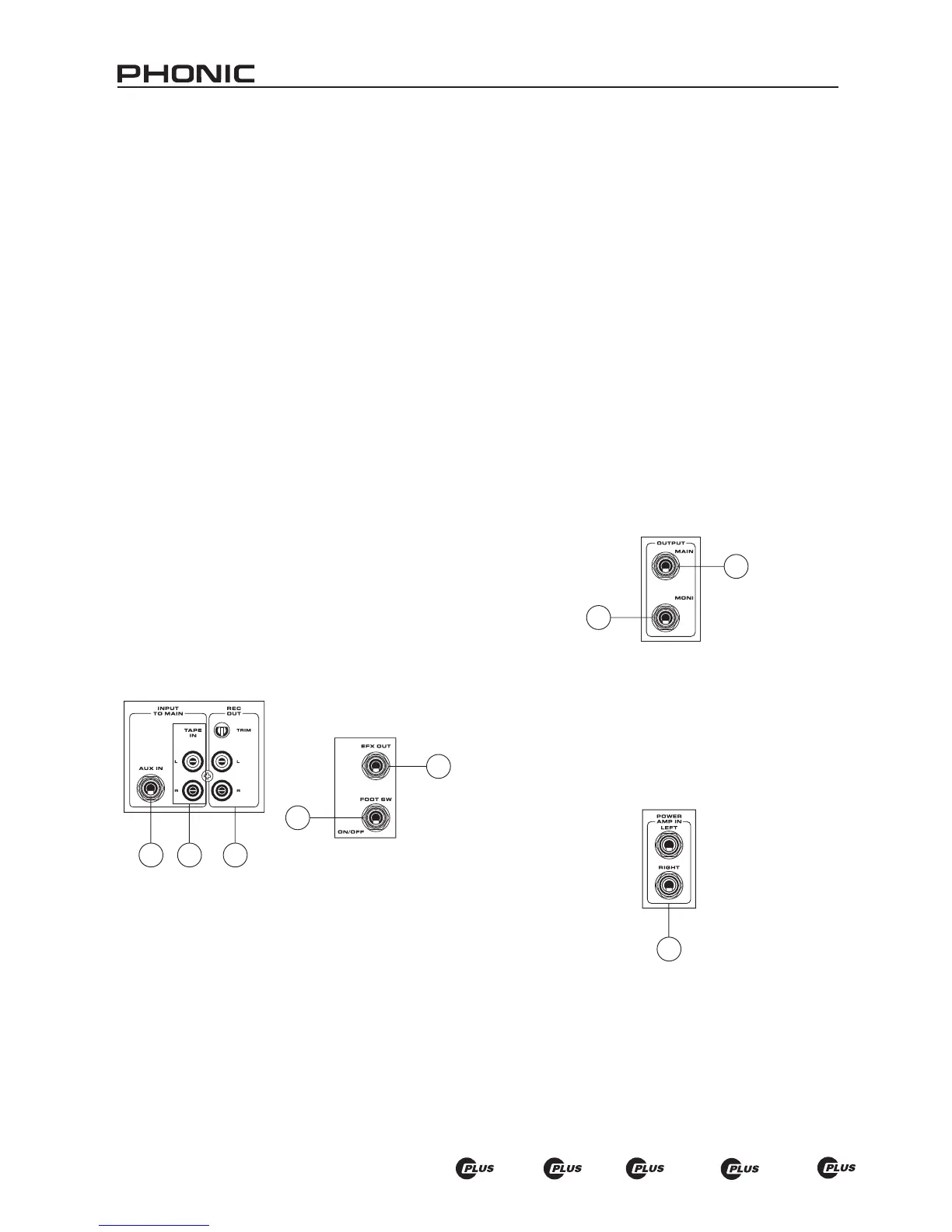

4. Entrada de Tape (L y R)
La primera de estas entradas acomoda cables RCA de aquellos
dispositivos como reproductores de CD y tape. Además de estas
esntrada, Phonic ha incorporado un mini jack estéreo para agregar
dispositivos como mini disc (MD), CD portable y reproductores
MP3 (tales como Apple iPod), así como computadoras portátiles.
La línea de esta alimentación es dirigida al bus de mezcla de
entrada de Tape, antes de ser alimentada al bus de mezcla Main
L/R.
5. Salidas de Grabación (L y R)
Así como en los puertos de entrada de Tape, estas salidas
acomodaran a los cables RCA, capaz de alimentar una variedad
de dispositivos de grabación. También, similar a los puertos de
Entrada Tape, incluidos son los mini jacks estéreos para la adición
de dispositivos de la grabación tales como reproductores de MD
y computadoras portátiles. Incluyen un control de trim en estas
salidas para poder acomodar cualquier dispositivo con diferentes
niveles de grabación.
6. Entradas AUX
Estas entradas TS (que son entradas mono en Powerpods 620, 740
y 780 Plus; estéreo en Powerpod 1062 y 1082 Plus) conectan la
mezcladora con los dispositivos externos paralelos, tales como sub
mezcladoras o procesadores externos de efecto, recibiendo la señal
procesada de otra fuente y alimentándola a los buses de mezcla AUX.
Las entradas estéreo AUX (presentes en la Powerpod 1062 y 1082
Plus solamente) pueden ser utilizadas como entradas monoaurales
simplemente echufando jack de audífono de 1/4” del dispositivo en
la entrada izquierda estéreo (mono) y dejar la entrada derecha sin
conectar. Su buen amigo, Normalización de Jack, tomará cargo del
resto.
7. Jack para interruptor de pedal
Este puerto está para la inclusión de un interruptor pedal no-latch,
usado para ajustar remotamente las propiedades del procesador
de Efecto Digital integrado. Las Powerpods 620, 740, 780, 1062
and 1082 Plus todas presentan un solo jack para interruptor
pedal, que permite al usuario encender y apagar remotamente los
efectos digitales.
8. Salida de EFX (Efectos)
Estas salidas 1/4” TS son la salida nal del bus de mezcla de envío
de EFX. Esta alimentación puede ser utilizada para conectar a un
procesador de efecto digital externo, o incluso a un amplicador y
altavoces, dependiendo de su conguración deseada.
9. Salidas de Monitor
Estas salidas 1/4” TS son la salida nal de envío Monitor de bus
de mezcla. Esta alimentación puede ser utilizada para conectar
a un amplicador y altavoces. Alimentar la señal de Monitor a un
amplicador (y posiblemente un ecualizador) y de ahí a altavoz
monitor de piso, permite a los artistas monitorear sus propios
instrumentos o voces mientras hacen su presentación, o permite
a un ingeniero monitorear la mezcla.
10. Salidas Principales
Estos jacks darán la salida estéreo nal de nivel de línea, enviada
desde el bus de mezcla principal. El propósito primario de estos
jacks es el de enviar la salida principal a dispositivos externos que
pueden funcionar en paralelo con la mezcladora. Esto puede incluir
amplicadores de potencia adicionales, mezcladoras, sistemas
PA, así como un amplio rango de otros posibles procesadores de
señal. Las Powerpods 620, 740 y 780 Plus todas tienen salidas
monoaurales principales, mientras que las Powerpod 1062 y 1082
Plus tienen jacks de salida principal estéreo.
11. Entradas del Amplicador de Potencia (Solo en Powerpod
1062 y 1082 Plus)
Estas entradas soportan plug 1/4” TS y pueden ser utilizadas
para la inclusión de señales externas estéreo de nivel de línea
al amplicador de potencia integrado. Si un dispositivo está
conectado a las entradas del amplicador, la alimentación principal
cancelará (bypass) automáticamente al amplicador de potencia y
la alimentación insertada será amplicada y enviada a las Salidas
de Altavoz.
546
7
8
9
10
11
