POWERPOD 620 / 740 / 780 / 1062 / 1082

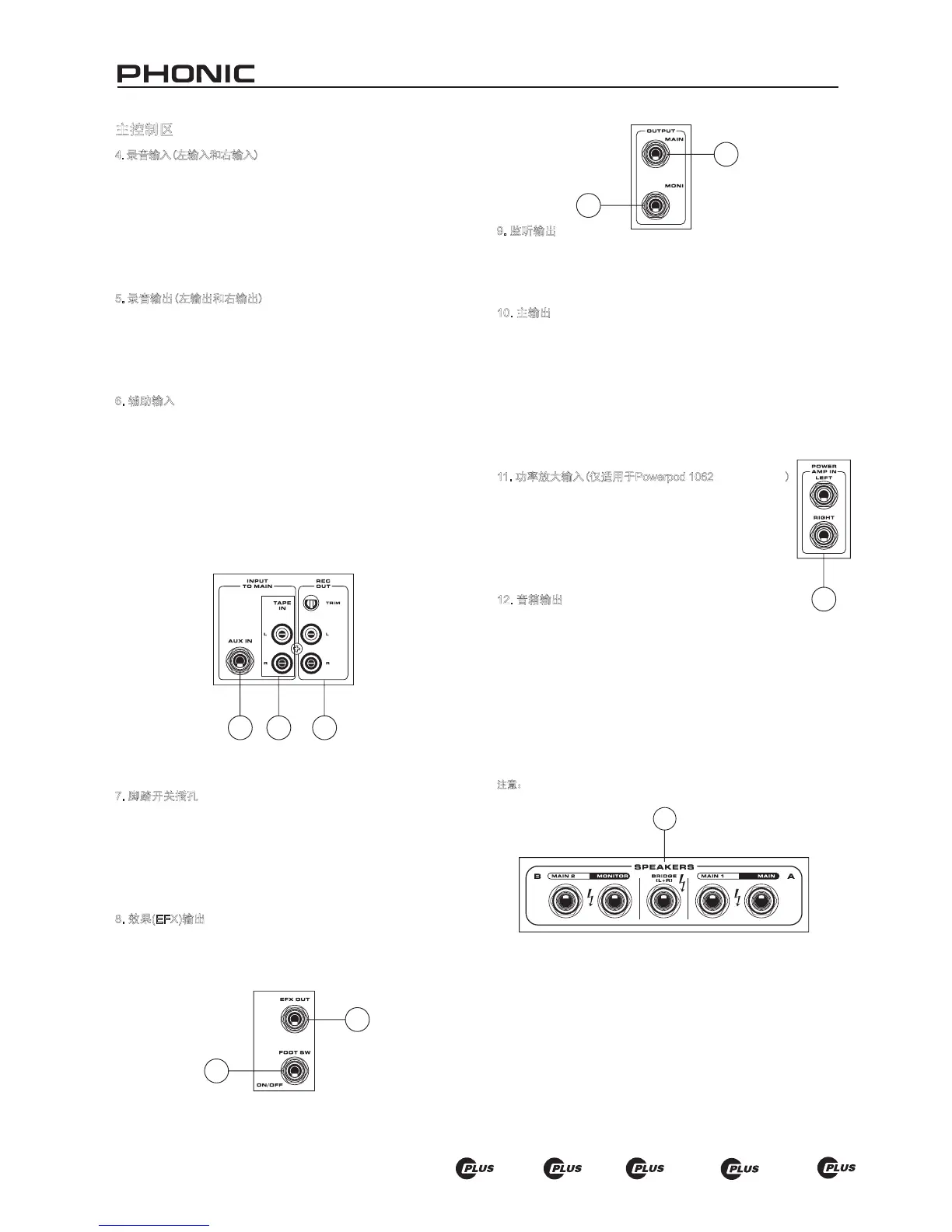

主控制区
4. 录音输入(左输入和右输入)
这些输入插孔可连接经RCA接线的磁带驱动器和CD播放器。除
此之外，Phonic还设有一个迷你立体输入端口，连接迷你唱片
disc(MD)，便携式CD，MP3播放器(如苹果Apple iPod)，以及手提
电脑。此输入信号在输往Main L/R混音总线前，将直接输送至录音
输入Tape In混音总线。
5. 录音输出(左输出和右输出)
与录音输入端子相似，这些输出可经RCA连接线连接各种录音设
备。此外还包括迷你立体端子，连接MD播放器和手提电脑等附加
录音设备。这些输出端口的微调控制可进行不同的录音音量调节。
6. 辅助输入
这些TS输入(Powerpod 620 Plus，Powerpod 740 Plus和Powerpod
780 Plus为单通道输入，Powerpod 1062 Plus和Powerpod 1082
Plus为立体输入)可将调音台与外部设备并联起来，如另外的调
音台或外部效果处理器，接收其它声源的处理信号后输往辅助
AUX混音总线。立体辅助AUX输入(仅适用于Powerpod 1062 Plus和
Powerpod 1082 Plus)可用于立体输入，只需简单的将设备的
1/4”耳机插孔插入左(单通道Mono)立体输入，将右边的输入插孔
空出来。
7. 脚踏开关插孔
这个端子包含非闭合脚踏开关，可远程调节内建数字效果处理器。
Powerpod 620 Plus，Powerpod 740 Plus，Powerpod 780 Plus，Power
1062 Plus和Powerpod 1082 Plus均有一个脚踏开关插孔，可远程控制
数字效果处理器的开/关。
8. 效果(EFX)输出
这些1/4”TS输出可输送效果EFX输入混音总线的最终输出信号。这
些输出可根据您的需要连接外部数字效果处理器，或功放和音箱。
9. 监听输出
这些1/4”输出可输出监听输出混音总线的最终信号，可连接功放或
音箱。
10. 主输出
这两个端子可输出主混音总线的最终立体高电平信号。这些插孔的
主要的作用是将主输出Main Output的信号输送至与调音台并联的
外部设备，如调音台，PA系统，功率放大器，以及其它一系列的
信号处理器。Powerpod 620 Plus，740 Plus和780 Plus均拥有单
声道主输出，而Powerpod 1062 Plus和1082 Plus只有立体声主输
出插孔。
11. 功率放大输入(仅适用于Powerpod 1062 和 1082 Plus)
这些输入可连接1/4”TS插头，将外部高电平立体信号输往
内建功率放大器。若将一设备接入功率放大输入，主输入
将自动旁通功率放大，插入的输入信号将被放大，并输往
音箱输出。
12. 音箱输出
这些插孔可连接音箱，传送内置功率放大器的信号。输
出端口均为1/4”耳机型插孔，功率选择开关可调节这些插孔的操作
模式。若将功率选择设置在“Main L-R ( Stereo 立体 )” 或 “Main/
Monitor” -或“Main 1/Main 2”(Powerpod 620 Plus，Powerpod 740
Plus和Powerpod 780 Plus)，即可将4~8ohms的单个音箱接入左
右边的插孔A；或Main 2和Main 2-音箱输出。您还可将阻抗为
8~16ohms的两个音箱接入左边和右边(Main 1/ 2)的音箱输出插孔
A和B。
注意：只可将有源音箱接入音箱输出，以免对设备造成严重损伤。
546
7
8
9
10
11
12
请注意，只有Powerpod 620 Plus和Powerpod 740 Plus具备桥接单声
道功能 ，Powerpod 780 Plus，Powerpod 1062 Plus和Powerpod 1082
Plus并不具备。 基于这一点，如果是购买后述三种型号的Powerpod的
用户，可跳过随后音箱连接示意图中的桥接连接部分。
