Sonic Station 16
连接操作

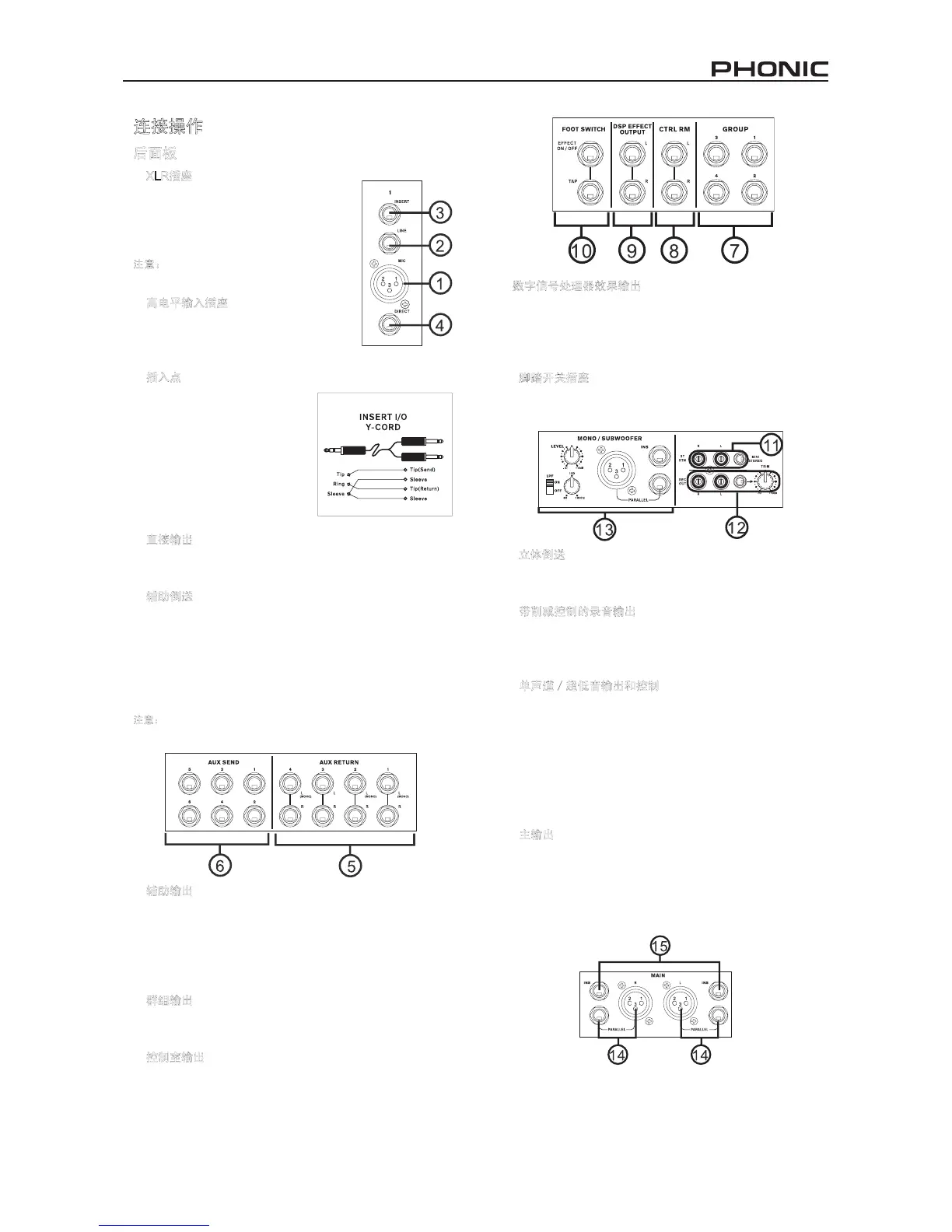

后面板
1. XLR插座
此插座接收XLR平衡信号输入，经XLR连
接器与专业麦克风一起使用如动圈式麦克
风，铝带麦克风．高清晰音质的输出得益
于超低噪音的前置放大器．
注意： 使 用非平 衡式麦 克 风，请 关闭幻 象电
源．使用电容式麦克风开启幻象电源．
2. 高电平输入插座
此 插 座 接 收 外 接 乐 器 的 1/4”TRS和
1/4”TS平衡 输 入,如 电 子琴， 鼓 声产生
器，电吉他等．
3. 插入点
主要用于外接设备的TRS耳机插
座 ， 如 动 态处 理 器 或 均衡 器 ，
需Ｙ 型 接 连 接至 相应 MONO输
入 声 道 ， 传输 或 接 收 外接 处 理
器 信 号 至 调 音 台 ． TRS插 座
TIP顶端将输入信号送出，再由
环端RING倒送信号至调音台（
SLEEVE为接地）.
4. 直接输出
此端口为非平衡信号的直接输出，由单声道1-8，推杆后，后
期EQ，后期高频滤波器，通常用于连接多轨录音机．
5. 辅助倒送
1/4”TRS辅助倒送输入端子把经信号处理器处理过的音频信号
倒送至调音台此外，根据不同的需要还可用作外接的立体输
入．从此输入端子送出的信号可由辅助倒送控制．当连接非立
体设备至辅助倒送1，2和4输入接口时，只需在左单声道插入
1/4”耳机插座，信号会自动复制到右声道．此功能不适用辅助
倒送3．
注意：任何设备插入调音台的效果倒送输入（辅助倒送3），信号经内
建数字效果器处理后送至效果倒送3输入端口，而非Main L/R．
6. 辅助输出
平衡式1/4”TRS耳机插座输出由相应辅助输出混音总线传送的
高电平信号，适用于外接的数字效果器或舞台监听器．将辅助
输出的信号送至放大器或是均衡器，再送入舞台监听喇叭，用
以监听人声或乐器声．按下5/6转换键时，辅助5和6直接输出
来自辅助控制3和4的信号．
7. 群组输出
此平衡1/4”TRS耳机插座输出群组1，2，3和4推杆的信号．输
出的信号再送至多轨录音机以及放大器和音箱．
8. 控制室输出
这两个1/4”耳机插座输出由控制室电平控制的信号．具有广泛
的运用，可传输信号至有源监听音箱，以监听音频信号等．
9. 数字信号处理器效果输出
内建的效果处理器处理后的信号由此端子输出，辅助3倒送/效
果控制其信号大小．该段信号可送至外接设备，用以监听或倒
送回调音台的一部分声道，分送至辅助1，2和4辅助3控制,以
避免反馈回路）和群组输出，使信号能送达多个指定点．
10. 脚踏开关插座
此端子接脚踏开关，远程控制内建数字效果器，上端插座控制
机器的开与关，下端插座调节节拍延迟．
11. 立体倒送
第一组输入经RCA线接磁带和CD播放机．此外还有一迷你立
体端子用于MD，迷你CD，MP3播放器和手提电脑．
12. 带削减控制的录音输出
与磁带输入端子类似，插RCA线，输出信号至各式录音设备．
包括一迷你立体端子连接MD和手提电脑等．录音输出也设有
便捷的增益控制，用以简单的录音电平匹配．
13. 单声道／超低音输出和控制
Main L/R的组合信号经电平控制后由XLR和1/4”TRS输出非立
体声信号，非常适用于单声道音频系统或用于超低音单元，增
加低频的震撼力．另一插入点用于外接设备如压缩器，处理未
输出前的单声道信号．
低通滤波器控制除在12dB点上的高频信号，能使低频效果
更佳 ． 开 关 控制 低通 滤 波 器 的 开与关 ， 还 可 辅助 调节60-
160Hz内的高切频率．
14. 主输出
此端口为主混音总 线传 输的 最终 立体声高电平信号，主要
接受XLR插座输出信号至外部设备，如功率放大器（一对音
箱），调音台，信号处理器（均衡器，分频器）等．这两个
1/4”TRS耳机插座将主输出信号送至与调音台并联的外接设
备，如功率放大器，调音台，前置放大器和多种信号处理器．
