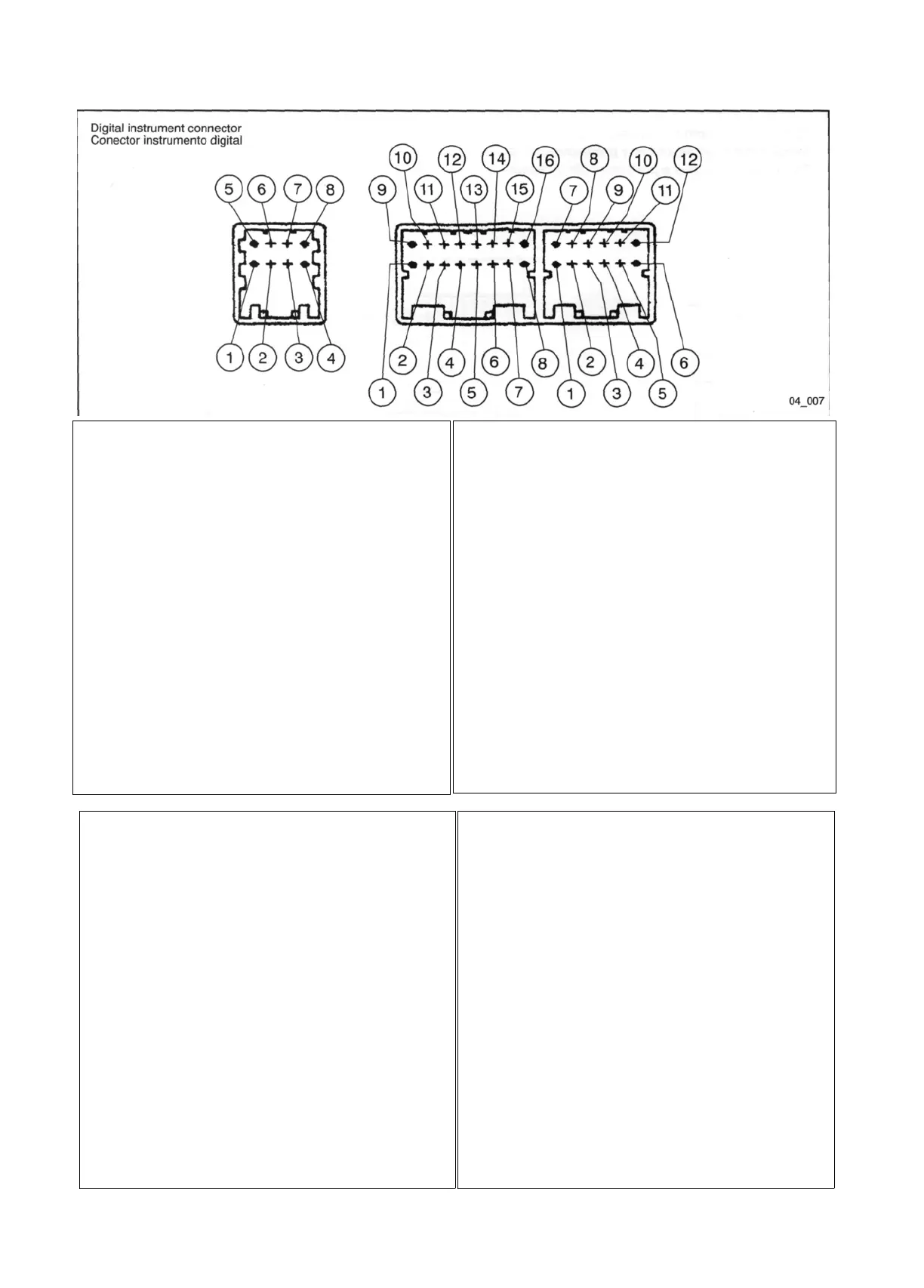

8-WAY CONNECTOR
1 GND ANALOGUE CARD
2 BATTERY POSITIVE (+30) FOR ANALOGUE CARD
3 ANALOGUE CARD SERIAL CLOCK OUTPUT
4 ANTITHEFT DEVICE LED OUTPUT
5 ANALOGUE CARD SERIAL DATE OUTPUT
6 LIGHTS-ON OUTPUT
7 (NOT CONNECTED)
8 (NOT CONNECTED)
16-WAY CONNECTOR
1 GENERAL-PURPOSE WARNING LIGHT INPUT
2 ABS WARNING LIGHT INPUT (NOT CONNECTED)
3 BRAKE LIGHT FAILURE OUTPUT
4 RH TURN INDICATOR OUTPUT
5 RH TURN INDICATOR BUTTON INPUT
6 LH TURN INDICATOR BUTTON INPUT
7 HIGH BEAM WARNING LIGHT INPUT
8 AIR TEMPERATURE SENSOR INPUT
9 ENGINE DISABLED WARNING LIGHT INPUT
10 OIL PRESSURE WARNING LIGHT INPUT
11 BRAKE LIGHT FAILURE WARNING LIGHT INPUT
12 LH TURN INDICATOR OUTPUT
13 TURN INDICATOR STOP BUTTON INPUT
14 RESET SERVICE BUTTON INPUT
15 COOLANT TEMPERATURE SENSOR INPUT
16 FUEL LEVEL SENSOR INPUT
12-WAY CONNECTOR
1 BATTERY POSITIVE (+30)
2 SPEEDOMETER SENSOR POWER SUPPLY
3 SPEEDOMETER SENSOR EARTH RETURN
4 RPM SENSOR INPUT
5 BATTERY POSITIVE (+30)
6 ANTITHEFT DEVICE LED
7 KEY POSITIVE (+15)
8 SPEEDOMETER SENSOR INPUT
9 GND
10 AIR TEMPERATURE SENSOR EARTH RETURN
11 HAZARD WARNING LIGHT BUTTON INPUT
12 LIGHTS-ON INPUT
CONECTOR 8 VÍAS
1 GND CIRCUITO ANALOGICO
2 POSITIVO DE LA BATERIA (+30) PARA CIRCUITO ANALOGICO
3 SALIDA CLOCK SERIAL CIRCUITO ANALOGICO
4 SALIDA LED ANTIRROBO
5 SALIDA FECHA SERIAL CIRCUITO ANALOGICO
6 SALIDA LUCES ENCENDIDAS
7 (NO CONECTADO)
8 (NO CONECTADO)
CONECTOR 16 VIAS
1 ENTRADA TESTIGO USO GENERICO
2 ENTRADA TESTIGO ABS (NO CONECTADO)
3 SALIDA LUCES STOP NO FUNCIONANTES
4 SALIDA INDICADORES DE DIRECCIÓN DER.
5 ENTRADA PULSADOR INDICADORES DE DIRECCIÓN DER.
6 ENTRADA PULSADOR INDICADORES DE DIRECCIÓN IZQ.
7 ENTRADA TESTIGO LUZ DE CARRETERA
8 ENTRADA SENSOR TEMPERATURA AIRE
9 ENTRADA TESTIGO MOTOR NO ARRANCA
10 ENTRADA TESTIGO PRESIÓN ACEITE
11 ENTRADA TESTIGO LUZ STOP NO FUNCIONANTE
12 SALIDA INDICADOR DE DIRECCIÓN IZQ.
13 ENTRADA PULSADOR PARADA INDICADOR DE DIRECCIÓN
14 ENTRADA PULSADOR GESTION RESET SERVICE
15 ENTRADA SENSOR TEMPERATURA AGUA .
16 ENTRADA SENSOR NIVEL CARBURANTE
CONECTOR 12 VÍAS
1 POSITIVO DE LA BATERIA (+30)
2 ALIMENTACIÓN SENSOR TACÓMETRO
3 RETORNO A MASA SENSOR TACÓMETRO
4 ENTRADA SENSOR VUELTAS
5 POSITIVO DE LA BATERIA (+30)
6 LED ANTIRROBO
7 POSITIVO DE LA LLAVE (+15)
8 ENTRADA SENSOR TACÓMETRO
9 GND
10 RETORNO A MASA SENSOR TEMPERATURA AIRE
11 ENTRADA PULSADOR LUCES DE EMERGENCIA (HAZARD)
12 ENTRADA LUCES ENCENDIDAS
Electrical diagrams
Esquemas eléctricos de principio
X9 125-180 ce 4T4V
4 - 34 1st Update to part no. 594599 X9 125-180 ce 4T 4V
Primera actualización dib. 594599 X9 125-180 ce 4T 4V
1" Atualização Des. 594599X9 125-180 CC 4T4V
