X9 125-180CC4T4V
Esquemas eléctricos de principio
Conector instrumento digital
04 007
1 st Update to part no. 594599 X9 125-180 cc 4T 4V 4 - 35
Primera actualización dib. 594599 X9 125-180 cc 4T 4V
1' Atualização Des. 594599 X9 125-180 cc 4T 4V

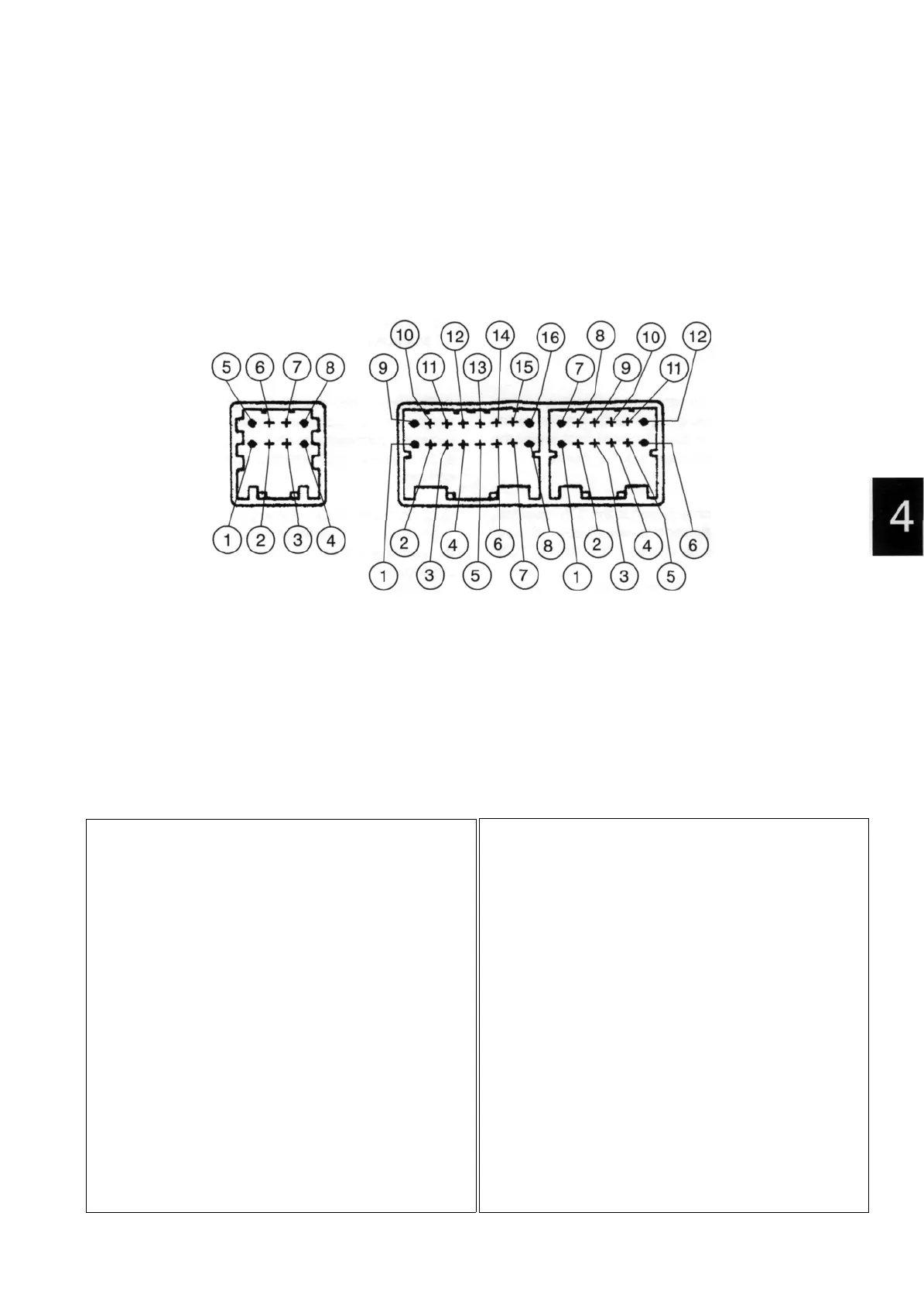

CONECTOR 8 VIAS
1 GND PLACA ELETRÔNICA ANALÓGICA
2 POSITIVO DA BATERIA (+30) PARA PLACA ELETRÔNICA ANALÓGICA
3 SAÍDA CLOCK SERIAL PLACA ELETRÔNICA ANALÓGICA
4 SAI DA LED ANTI FU RTO
5 SAÍDA DATA SERIAL PLACA ELETRÔNICA ANALÓGICA
6 SAÍDA LUZES ACESAS
7 (NÃO CONECTADO)
8 (NAO CONECTADO)
CONECTOR 16 VIAS
1 ENTRADA LMPADA PILOTO USO GENÉRICO
2 ENTRADA LMPADA PILOTO ABS (NÃO CONECTADA)
3 SAÍDA LUZ STOP NAO FUNCIONANDO
4 SAÍDA INDICADOR DE DIREÇÃO DIREITO
5 ENTRADA BOTÃO INDICADOR DE DIREÇÃO DIREITO
6 ENTRADA BOTÃO INDICADOR DE DIREÇÃO ESQUERDO
7 ENTRADA LMPADA PILOTO LUZ ALTA
8 ENTRADA SENSOR TEMPERATURA AR
9 ENTRADA LMPADA PILOTO MOTOR SEM PARTIDA
10 ENTRADA LMPADA PILOTO PRESSÃO ÓLEO
11 ENTRADA LMPADA PILOTO LUZ STOP NÃO FUNCIONANDO
12 SAÍDA INDICADOR DE DIREÇÃO ESQUERDO
13 ENTRADA BOTÃO PARADA INDICADORES DE DIREÇÃO
14 ENTRADA BOTÃO GERENCIAMENTO RESET SERVICE
15 ENTRADA SENSOR TEMPERATURA ÁGUA
16 ENTRADA SENSOR NÍVEL COMBUSTÍVEL
CONECTOR 12 VIAS
1 POSITIVO DA BATERIA (+30)
2 ALIMENTAÇÃO SENSOR TAQUÍMETRO
3 RETORNO A TERRA SENSOR TAQUÍMETRO
4 ENTRADA SENSOR ROTAÇÕES
5 POSITIVO DA BATERIA (+30)
6 LED ANTIFURTO
7 POSITIVO DA CHAVE (+15)
8 ENTRADA SENSOR TAQUÍMETRO
9 GND
10 RETORNO À TERRA SENSOR TEMPERATURA AR
11 ENTRADA BOTÃO LUZES DE EMERGÊNCIA (HAZARD)
12 ENTRADA LUZES ACESAS
