Pilz PSEN sl-­0.5p 1.1 Operating Instructions

- 5 -
` Reihenschaltung
1022409355
ACHTUNG!
Bei Reihenschaltung mehrerer Geräte ad-
diert sich die Rückfallverzögerung mit der
Anzahl der zwischengeschalteten Sicher-
heitsschalter.

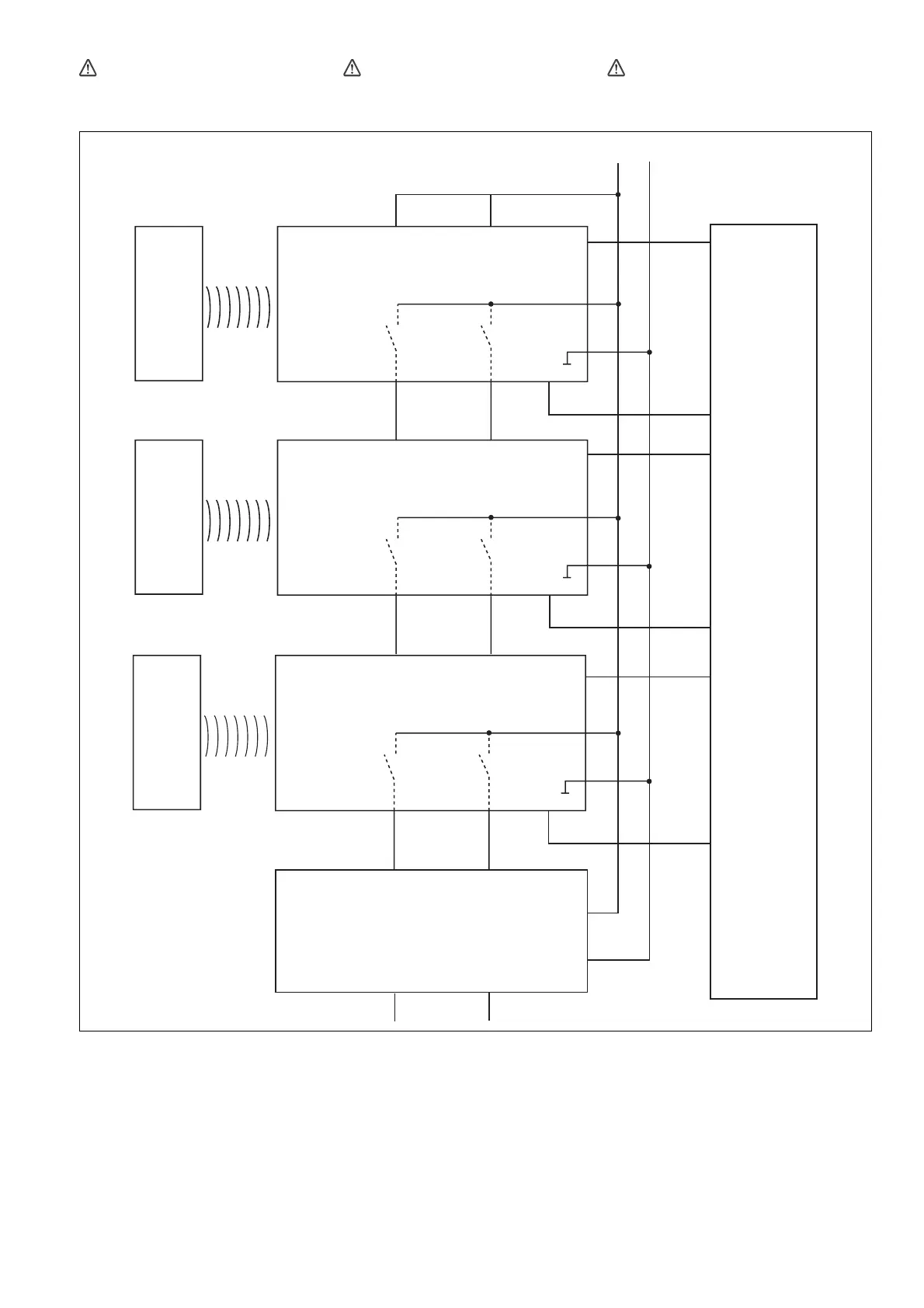

` Series connection
CAUTION!
When several units are connected in series,
the delay-on de-energisation time increas-
es in direct proportion to the number of in-
terconnected safety switches.
` Montage en série
ATTENTION !
Si plusieurs appareils sont montés en série,
la temporisation à la retombée augmente
avec le nombre de capteurs de sécurité
montés.
S21
S11
24 V
0 V
A1
A2
12
22
A1
A2
Auswertegerät/
Evaluation device/
Appareil de surveillance
12 22
A1
A2
12 22
Betätiger/Actuator/
Actionneur
A1
A2
S21
S11
S21
S11
PLC
Y32
Y32
Y32
Betätiger/Actuator/
Actionneur
Betätiger/Actuator/
Actionneur
Empfänger/Receiver/
Récepteur
Empfänger/Receiver/
Récepteur
Empfänger/Receiver/
Récepteur
S31
S31
S31
I1 (FS)
I2 (FS)
FS: Fail-safe
ST: Standard
O1 (ST)
I1 (ST)
O2 (ST)
O3 (ST)
I2 (ST)
I3 (ST)
