12
DEH-P945R,DEX-P99R
Part No.
Mark No. Symbol and Description DEH-P945R/EW DEX-P99R/EW
1 Grille Unit CXB2203 CXB2202
8 Keyboard Unit CWM5688 CWM5687
* 10 LCD(LCD1901) CAW1471 CAW1493
1 Grille Unit
See Contrast table(2)
2 Button CAC5488
3 Button CAC5494
4 Button CAC5504
5 Spacer CNM6021
6 Spacer CNM5910
7 Button CAC5486
8 Keyboard Unit
See Contrast table(2)
9 Holder CNC7547
* 10 LCD(LCD1901)
See Contrast table(2)
11 PCB CNP5063
12 Spacer CNM5894
13 EL(EL1901) CEL1580
14 Spacer CNM5623
15 Spacer CNM5622
16 Plug(CN1901) CKS2496
17 Cover Unit CXB2208
18 Screw BPZ20P080FZK
19 Button CAC5491
- EXTERIOR (2) SECTION PARTS LIST
(1) PARTS LIST
Mark No. Description Part No.
Mark No. Description Part No.
1
4
2
3
7
9
10
11
13
16
18
18
18
14
8
12
15
17
6
19
5

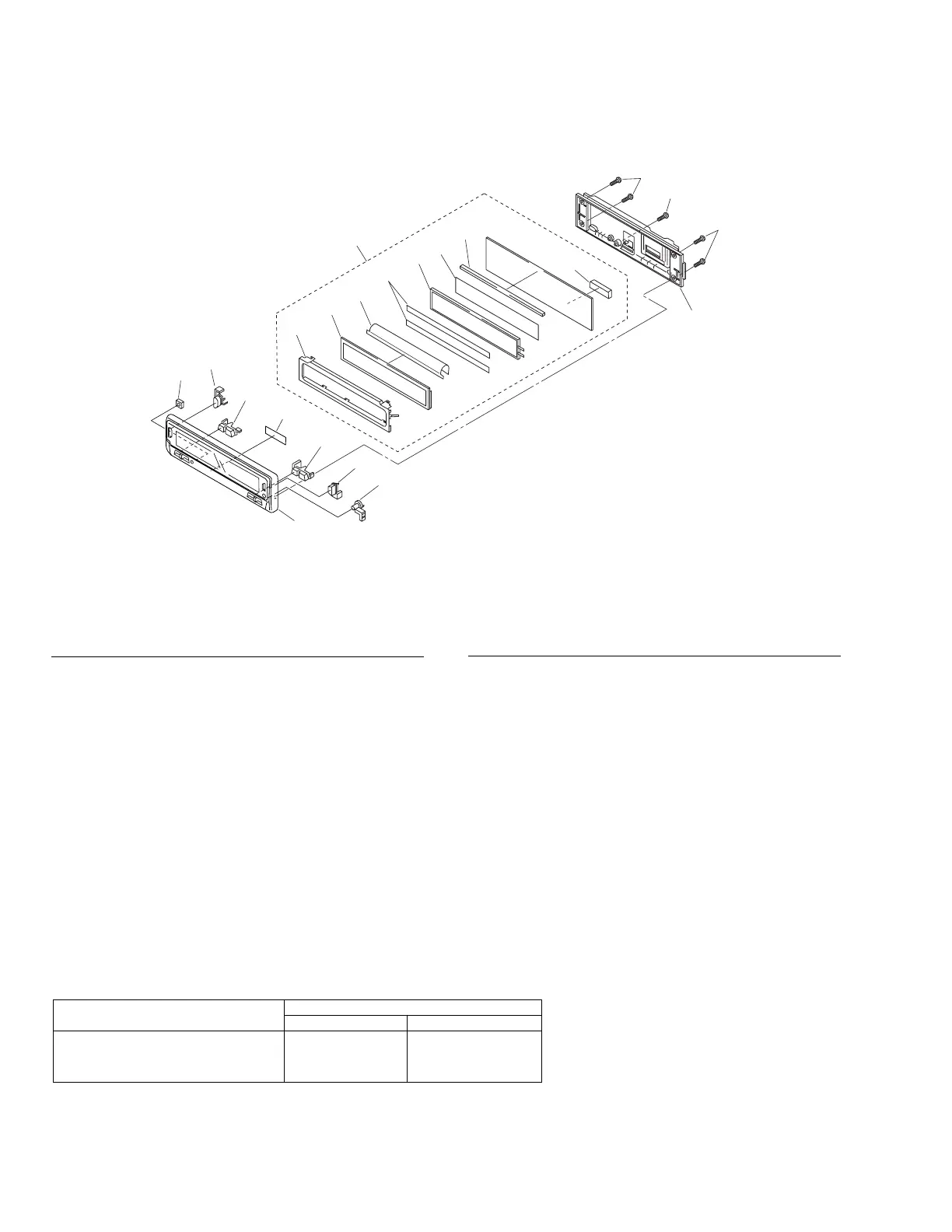

2.3 EXTERIOR (2)
(2) CONTRAST TABLE
DEH-P945R/EW and DEX-P99R/EW are constructed same except for the following:
