11
Ge
Deutsch
Installation und Anschlüsse
Verlegung der Kabel
Zum Lieferumfang dieses Plasma-Displays gehören
Schnellverschluss-Kabelbänder, die zum Bündeln der
Kabel dienen. Nachdem alle Anschlüsse hergestellt
worden sind, verlegen Sie die Kabel anhand des
nachstehend erläuterten Verfahrens.
Fassen Sie die verschiedenen Kabel mit Hilfe der
mitgelieferten Schnellverschluss-Kabelbänder
zusammen.

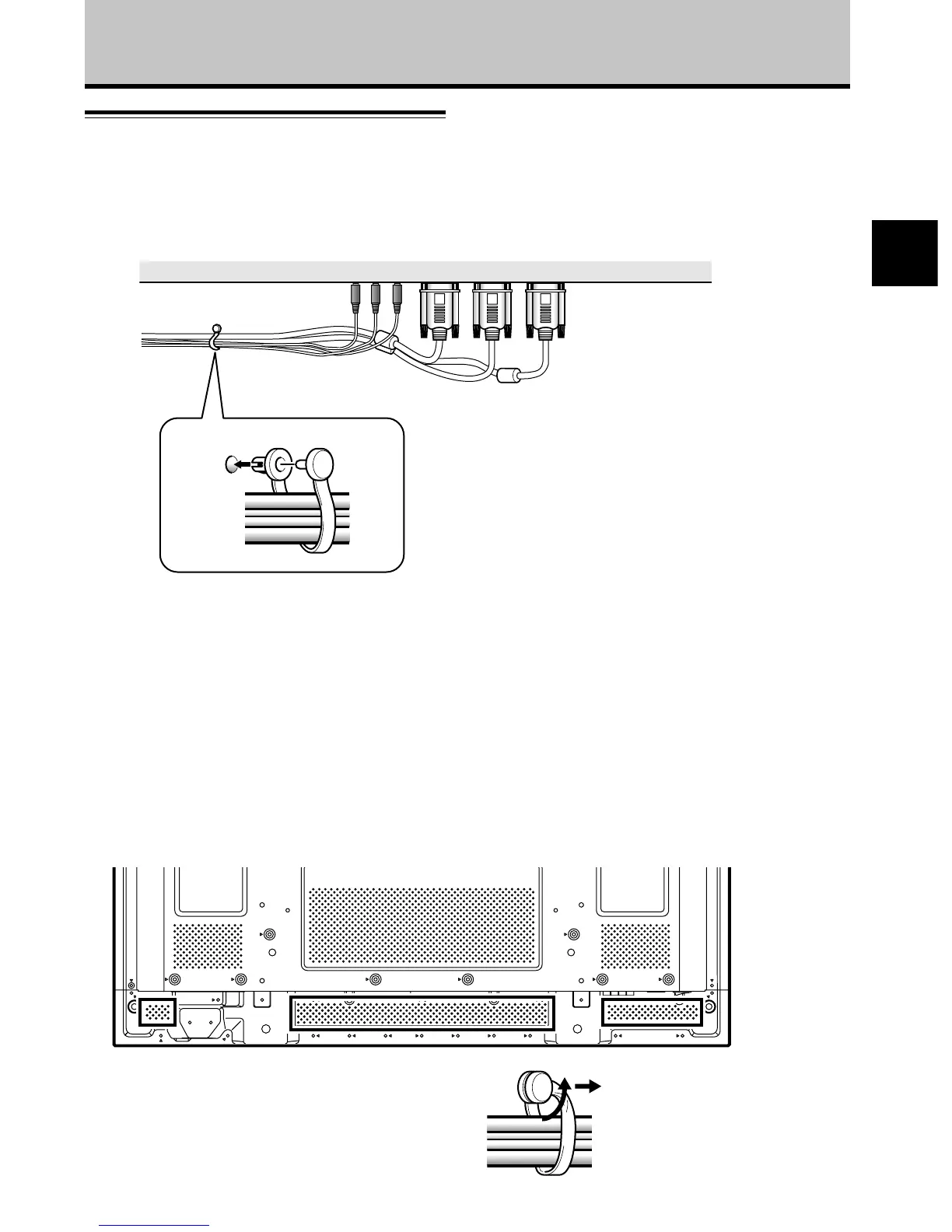

Schieben Sie Teil 1 in das dafür vorgesehene Loch an der
Rückseite des Gerätes und stecken Sie dann Stift 2 in
das Loch an der Rückseite von Teil 1, um das Kabelband
zu sichern.
* Ansicht von der Rückseite des Plasma-Displays
* Ansicht von der Rückseite des Plasma-Displays
1
2
Befestigen der Schnellverschluss-Kabelbänder
am Plasma-Display:
Verwenden Sie die in der nachstehenden Abbildung mit &
gekennzeichneten Löcher nach Bedarf zur Befestigung.
Entfernen der Schnellverschluss-Kabelbänder
Drehen Sie den Verschluss mit einer Zange um 90 Grad
und ziehen Sie das Kabelband dann nach außen, um den
Verschluss zu öffnen. Im Lauf der Zeit kann es
vorkommen, dass sich ein Kabelband abnutzt und beim
Entfernen beschädigt wird.
Schnellverschluss-Kabelbänder sind so ausgelegt, dass
sie nach dem Anbringen nur noch schwer gelöst werden
können. Gehen Sie daher bei der Befestigung sorgfältig
vor.
Hinweis
Kabel können wahlweise auf der rechten oder linken Seite
verlegt werden.
