Téléviseur à écran plat

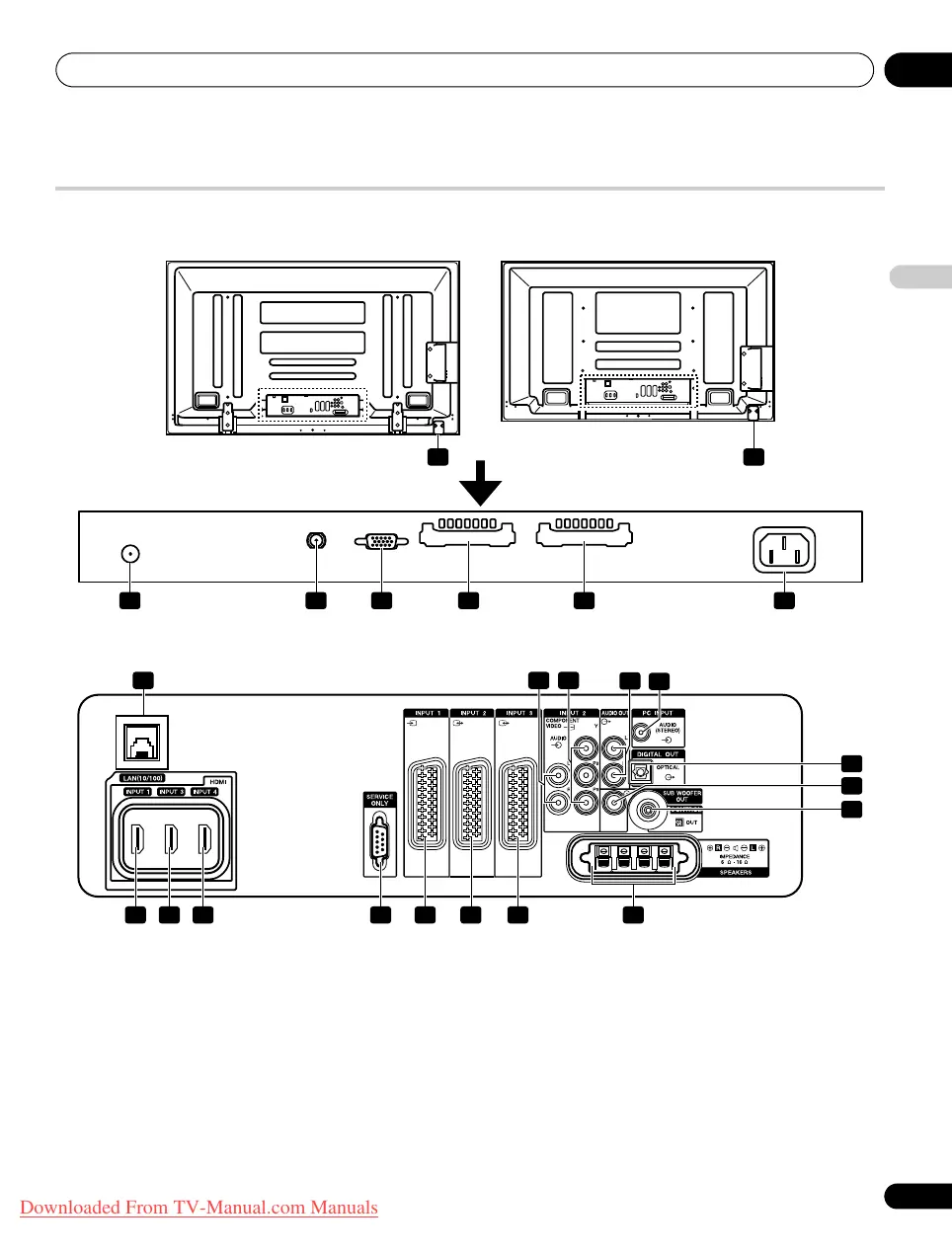

(Dos)
1 Touche
2 Prise d’entrée ANT (Antenne)
• L’alimentation peut être fournie par cette prise
3 Prise d’entrée SAT (Satellite)
4 Prise PC INPUT (Analogique RVB)
5 Fente COMMON INTERFACE 1
6 Fente COMMON INTERFACE 2
7 Prise AC IN
8 Prise INPUT 1 (HDMI)
9 Prise INPUT 3 (HDMI)
10 Prise INPUT 4 (HDMI)
11 Prise RS-232C (utilisée pour la mise au point à la fabrique)
12 Prise INPUT 1 (SCART)
13 Prise INPUT 2 (SCART)
14 Prise INPUT 3 (SCART)
15 Port pour câble Ethernet
16 Prises INPUT 2 (AUDIO)
17 Prises INPUT 2 (COMPONENT VIDEO: Y, P
B
, P
R
)
18 Prises AUDIO OUT
19 Prise PC INPUT (AUDIO)
20 Prise DIGITAL OUT (OPTICAL)
21 Prise de sortie pour caisson de graves (SUB WOOFER OUT)
22 Prise CONTROL OUT (compatible SR+)
23 Prises SPEAKERS (droite/gauche)
• Ne connectez aucun appareil aux prises d’enceinte en dehors
des enceintes spécifiées.
• Ne laissez pas les fils des câbles d’enceinte à nu et exposés
aux prises. Des files à nu peuvent entraîner des courts-circuits
et causer un mauvais fonctionnenent ou endommager
l’appareil.
T
W
W
W
T
W
W
W
74 5 632
11
19
16
18
20
22
21
8 9 10 11 12 13 14 23
1715
Les prises se trouvant au dos sont les mêmes sur les PDP-LX6090H et PDP-LX5090H.
*Pour les emplacements exacts des prises, voir la feuille se
trouvant près du compartiment à prises.
(PDP-LX5090H)
(PDP-LX6090H)
Prises dans le cadre supérieur
Prises dans le cadre intermédiaire
