Plasma-Fernseher mit installiertem Lautsprecher
Lautsprecher-Montageelement
(für oben rechts)
Lautsprecher-
Montageelement
(für oben links)
Lautsprecher-Montageelement
(für unten rechts)
Lautsprecher-
Montageelement
(für unten links)
Lautsprecher
Lautsprecher-Montageschraube
(M5 x 10 mm)
Lautsprecher-Montageschraube
(M5 x 10 mm)
Lautsprecher-
Montageschraube
(M5 x 10 mm)
Kugelband
(Zubehör des Plasma-Fernsehers)
Lautsprecher-
Montageschraube
(M5 x 10 mm)
Lautsprecher-
Montageschraube
(M5 x 10 mm)
Lautsprecher-
Montageschraube
(M5 x 10 mm)
Lautsprecher
Lautsprecher-
Montageschraube
(M5 x 10 mm)
Lautsprecher-Kabel
Lautsprecher-
Montageschraube
(M5 x 10 mm)
Schnellverschlussklemme
SchnellverschlussklemmeSchnellverschlussklemme
INSTALLATION AM PLASMA-FERNSEHER
Bei Verwendung des Tischständers:
HINWEIS:
Bitte montieren Sie vor dem Befestigen des Lautsprechers den Tischständer der PDK-TS30A-Serie (oder einen anderen
Plasmafernseher-Ständer der Firma Pioneer) am Plasma-Fernseher.

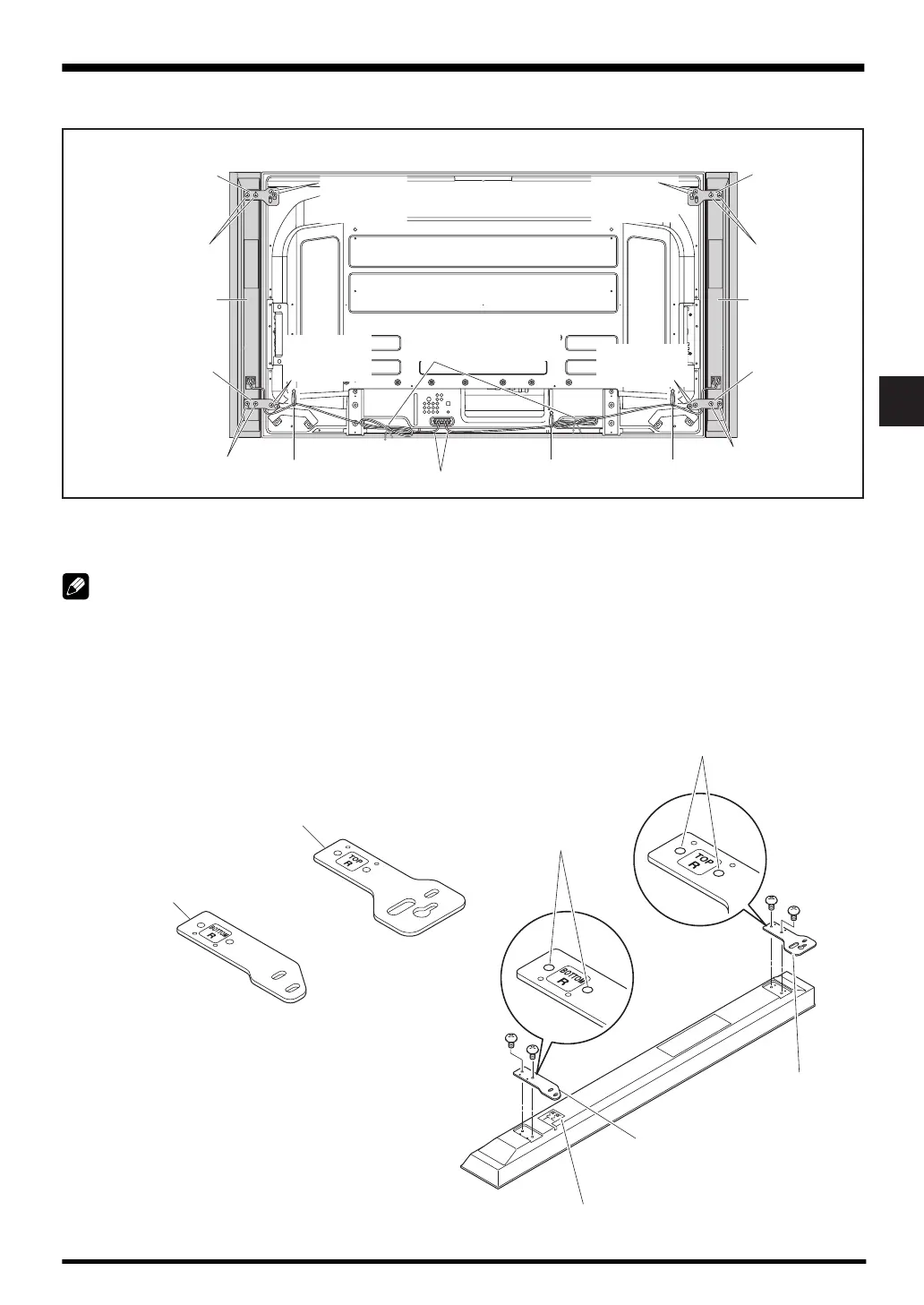

1. Befestigen der Lautsprecher-Montageelemente an den Lautsprechern.
Es gibt sowohl für den linken als auch für den rechten Lautsprecher Montageelemente für oben und für unten. Befestigen
Sie unter Verwendung der mitgelieferten Schrauben die jeweiligen Montageelemente oben und unten auf der Rückseite
der Lautsprecher. (Dargestellt ist die Befestigung des Montageelementes auf der rechten Seite. Die Befestigung auf der
linken Seite erfolgt auf die gleiche Weise.)
Lautsprecher-Montageelement (für oben rechts)
(Der dünne, schlitzförmige Teil wird für die
Montage oben verwendet.)
Lautsprecher-Montageelement
(für unten rechts)
Schraublöcher
Schraublöcher
Lautsprecher-
Montageelement
(für oben rechts)
Lautsprecher-Montageelement
(für unten rechts)
Positionieren Sie den Lautsprecher so, dass
seine Kabelanschlüsse auf Sie gerichtet sind.
