Pioneer PDP-S61 User Manual

21
Italiano
Italiano
Televisore al plasma con altoparlante installato
Giunzioni di montaggio
dell’altoparlante
(per parte superiore destra)
Giunzioni di montaggio
dell’altoparlante
(per parte superiore sinistra)
Giunzioni di montaggio
dell’altoparlante
(per parte inferiore destra)
Giunzioni di montaggio
dell’altoparlante
(per parte inferiore sinistra)
Altoparlante
Vite di montaggio per
l’altoparlante (M5 x 10 mm)
Vite di montaggio
per l’altoparlante
(M5 x 10 mm)
Fascetta rinforzata
(accessori del televisore al plasma)
Vite di montaggio
per l’altoparlante
(M5 x 10 mm)
Vite di montaggio
per l’altoparlante
(M5 x 10 mm)
Vite di montaggio
per l’altoparlante
(M5 x 10 mm)
Vite di montaggio
per l’altoparlante
(M5 x 10 mm)
Altoparlante
Vite di montaggio per
l’altoparlante (M5 x 10 mm)
Cavo dell’altoparlante
Vite di montaggio
per l’altoparlante
(M5 x 10 mm)
Fascette di
chiusura rapida
Fascette di
chiusura rapida
Fascette di
chiusura rapida

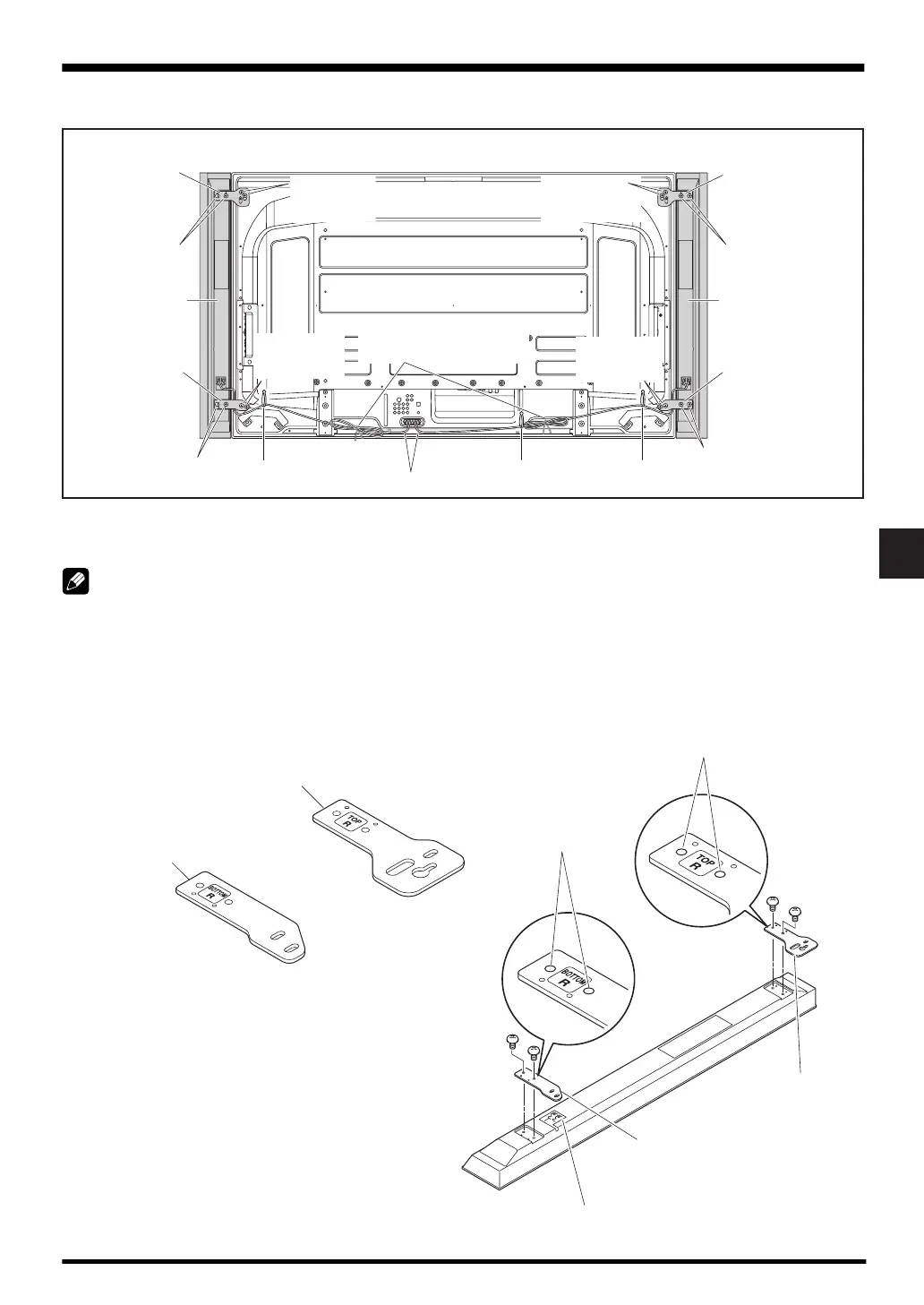

INSTALLAZIONE SUL TELEVISORE AL PLASMA
Per l’uso del supporto di tavolo:
NOTA:
Prima di attaccare l’altoparlante, fissate il supporto di tavolo della serie PDK-TS30A (o un altro supporto per televisori al plasma
Pioneer) al televisore al plasma.
1. Fissaggio delle giunzioni di montaggio all’altoparlante.
Ci sono giunzioni di montaggio dell’altoparlante superiore e inferiore sia per l’altoparlante destro sia per quello sinistro.
Attaccate le giunzioni adeguate in alto e in basso sul retro degli altoparlanti, usando le viti in dotazione. (Nella figura viene
mostrato il fissaggio delle giunzioni sul lato destro. Per fissarle sul lato sinistro, seguite la stessa procedura).
Giunzione di montaggio (per parte superiore destra)
(La guida stretta è utilizzata per il montaggio in alto)
Giunzioni di montaggio
dell’altoparlante
(per parte inferiore destra)
Fori per le viti
Fori per le viti
Giunzioni di montaggio
dell’altoparlante
(per parte inferiore destra)
Posizionate gli altoparlanti con i
terminali (inferiori) rivolti verso di voi.
Giunzione di
montaggio (per
parte superiore
destra)
