9
Français
Français

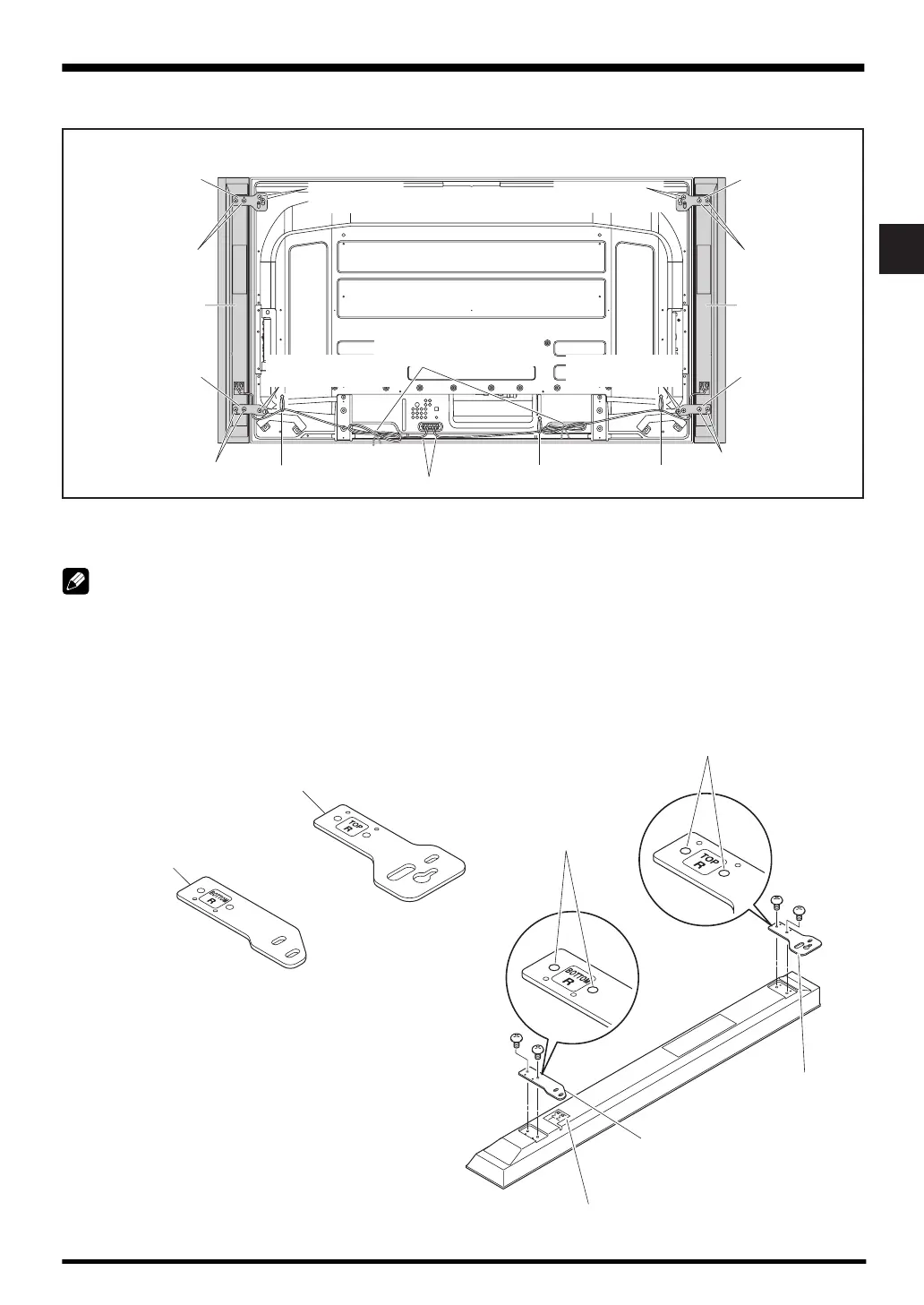

Téléviseur plasma avec l’enceinte installée
Plaque de fixation d’enceinte
(angle supérieur droit)
Plaque de fixation
d’enceinte
(angle supérieur gauche)
Plaque de fixation d’enceinte
(angle inférieur droit)
Plaque de fixation
d’enceinte
(angle inférieur gauche)
Enceinte
Vis de montage de
l’enceinte (M5 x 10 mm)
Vis de montage de
l’enceinte (M5 x 10 mm)
Vis de montage de
l’enceinte (M5 x 10 mm)
Vis de montage de
l’enceinte (M5 x 10 mm)
Collier à œil
(accessoire du téléviseur plasma)
Vis de montage de
l’enceinte (M5 x 10 mm)
Enceinte
Vis de montage de
l’enceinte (M5 x 10 mm)
Vis de montage de
l’enceinte (M5 x 10 mm)
Câble d’enceinte
Vis de montage de
l’enceinte (M5 x 10 mm)
Collier rapide
Collier rapideCollier rapide
INSTALLATION SUR LE TELEVISEUR PLASMA
Si vous utilisez un pied de table :
REMARQUE :
Avant d’installer l’enceinte, installez le téléviseur plasma sur le pied de table PDK-TS30A (ou un autre pied de téléviseur
plasma Pioneer).
1. Poser les plaques de fixation sur les enceintes.
Il y a des plaques de fixation supérieures et inférieures pour l’enceinte gauche et pour l’enceinte droite. Au dos des
enceintes, fixez les bonnes plaques de fixation dans les angles inférieurs et supérieurs à l’aide des vis fournies. (le
schéma indique la fixation de la plaque du côté droit. Procédez de la même façon pour le côté gauche.)
Plaque de fixation d’enceinte (angle supérieur droit)
(La petite fente est utilisée pour le montage sur le dessus.)
Plaque de fixation d’enceinte
(angle inférieur droit)
Trous de vis
Trous de vis
Plaque de fixation
d’enceinte (angle
supérieur droit)
Plaque de fixation d’enceinte
(angle inférieur droit)
Placez l’enceinte de façon à avoir ses
bornes (dessous) en face de vous.
