Aansluitingen
De luidsprekers aansluiten
De receiver werkt al met twee stereoluidsprekers (de voorluidsprekers in de afbeelding).
Het verdient echter aanbeveling ten minste drie luidsprekers te gebruiken en een complete
opstelling is het beste voor surroundgeluid.
Stel uw luidsprekers op zoals hieronder getoond om een optimaal surroundgeluid te verkrijgen.
5.1-kanaals surroundsysteem:

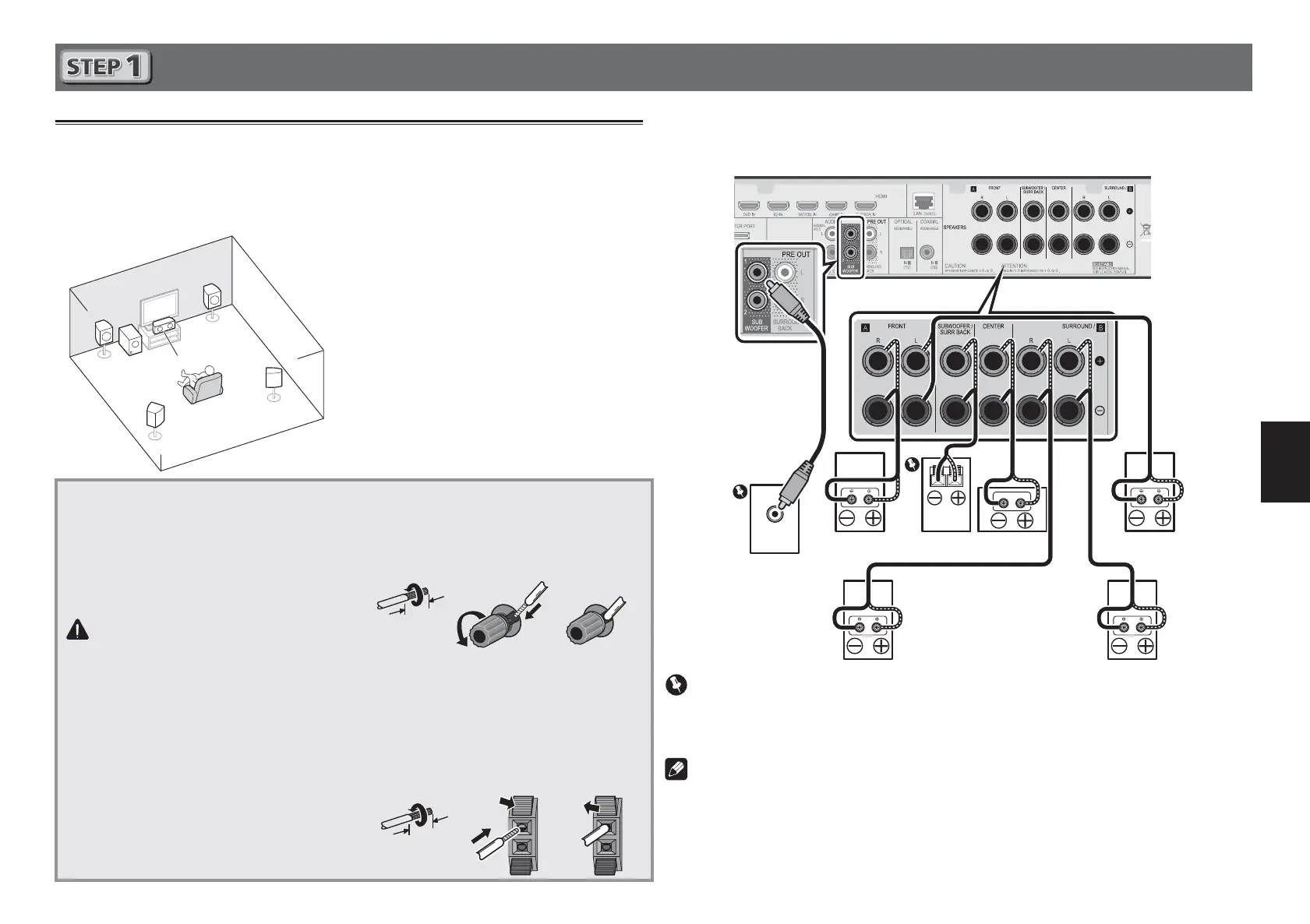

Sluit de speakers na installatie volgens onderstaande afbeelding aan.
Schema van de aansluiting voor de VSX-S510
LINE LEVEL
INPUT
L
– Linksvoor
C
– Midden
R
– Rechtsvoor
SL
– Surroundlinks
SR
– Surroundrechts
SW
– Basluidspreker (subwoofer)
• Daarnaast kunnen tevens surround-
achterluidsprekers of Luidspreker B
(alleen VSX-S510) worden aangesloten.
• Raadpleeg blz. 11 van de
Bedieningshandleiding (CD-ROM) voor
meer gegevens.
Aansluiten van de speakerkabels
Zorg ervoor dat u de rechterluidspreker
aansluit op de rechter aansluiting (
R
) en de
linkerluidspreker op de linker aansluiting (
L
).
Ook moeten de positieve en negatieve (
+/–
)
aansluitingen op de receiver overeenkomen
met die op de luidsprekers.
WAARSCHUWING
• Voordat u aansluitingen maakt of
wijzigt, schakelt u het apparaat uit en
verwijdert u de stekker van het netsnoer
uit het stopcontact.
• Op deze luidsprekeraansluitingen staat
een
GEVAARLIJKE
spanning. Om een
elektrische schok te voorkomen bij
het aansluiten en losmaken van de
luidsprekerkabels, moet u de stekker
uit het stopcontact halen voordat u niet
geïsoleerde onderdelen aanraakt.
1
Draai de ontblote draaduiteinden in
elkaar.
2
Maak de aansluiting wat los en steek de
blote draad er in.
3
Draai de aansluiting vast.
12 3
10 mm
De bedrading dient als volgt aan de MIDDEN-
of SURROUND-aansluitpunten van de VSX-S310
te worden aangesloten.
1
Draai de ontblote draaduiteinden in
elkaar.
2
Duw de klemaansluiting open en steek
de ontblote draad naar binnen.
3
Laat de klemaansluiting los.
12 3
10 mm
R
SL
L
SW
C
SR
Aangestuurde
subwoofer (
SW
)
Rechtsvoor (
R
)
Surroundrechts
(
SR
)
Surroundlinks
(
SL
)
Linksvoor (
L
)Midden (
C
)
Belangrijk
• Sluit passieve subwoofers zoals de Pioneer S-SLW500 aan op de aansluitpunten van de
SUBWOOFER van de LUIDSPREKER.
• Sluit de passieve subwoofers of de actieve subwoofers aan, maar niet beide.
Opmerking
• Dit systeem ondersteunt luidsprekers met een nominale impedantie van 4
:
tot 16
:
.
Passive
subwoofer
