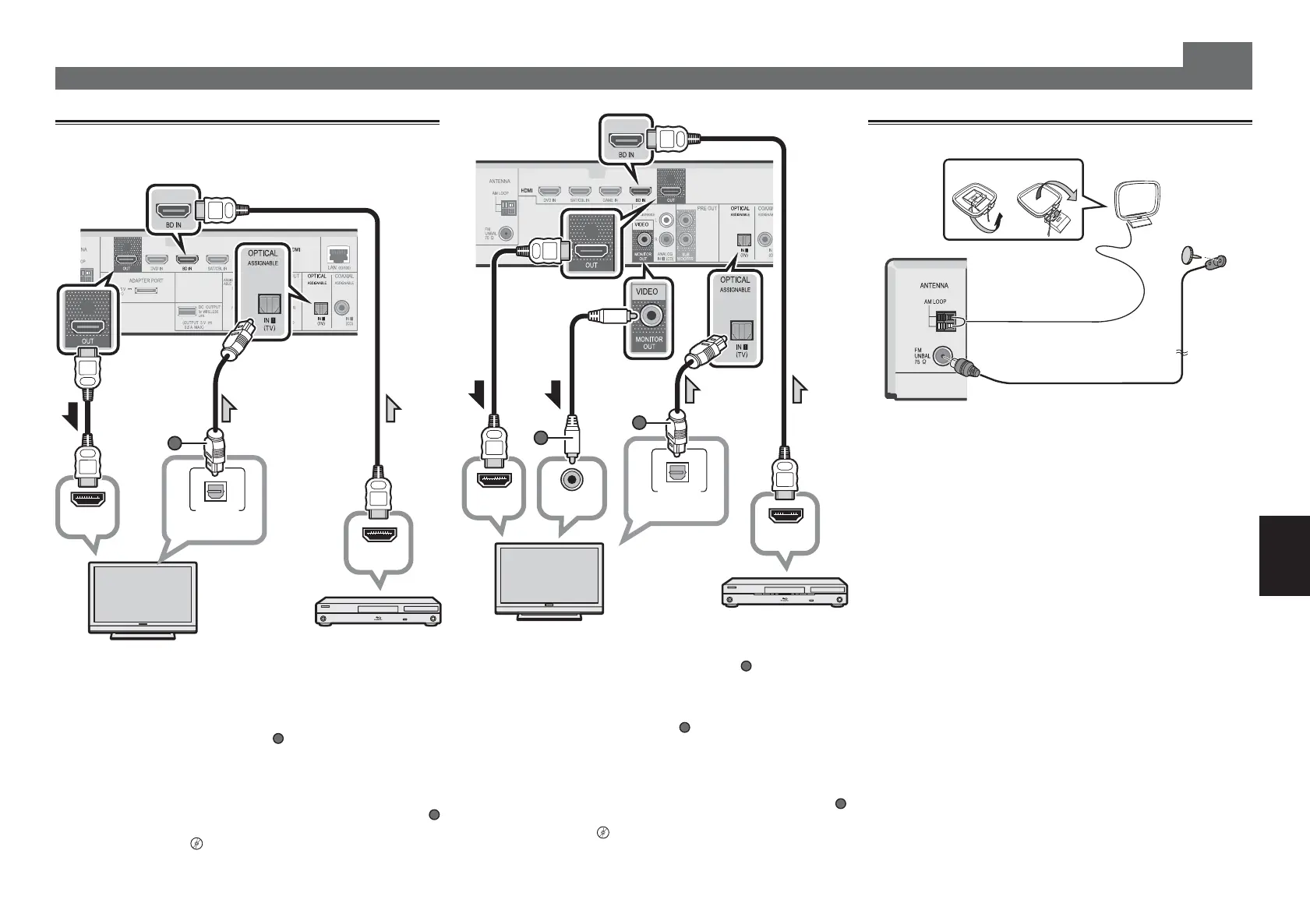

Conexión de componentes de repro-
ducción y de un TV
Conexiones (continuación)
Conexión de antenas
21
AM loop antenna
FM wire antenna
Televisor compatible con HDMI/DVI
VSX-S510
Reproductor de Blu-ray Disc
compatible con HDMI/DVI etc.
• La pantalla OSD sólo se transmite desde el terminal HDMI
OUT.
• Si el televisor no soporta la función HDMI Audio Return
Channel (Canal de retorno de audio HDMI), se precisa una
conexión de cable digital óptico (
A
) para escuchar el sonido
del televisor a través del receptor.
• Si el televisor soporta la soporta la función HDMI Audio
Return Channel (Canal de retorno de audio HDMI), el sonido
del televisor llega al receptor a través del terminal HDMI, por
lo que no hay necesidad de conectar un cable digital óptico (
A
). En este caso, ajuste
ARC
en el
HDMI Setup
(Configuración
de HDMI) a
ON
I
“El menú HDMI Setup” en la página 56.
• Para obtener instrucciones sobre las conexiones y configuración
del televisor, consulte el manual de funcionamiento del mismo.
• La conexión de cable de vídeo compuesto
(
A
) es necesaria
para ver la pantalla OSD de la unidad en el televisor.
• Si el televisor no soporta la función HDMI Audio Return
Channel (Canal de retorno de audio HDMI), se precisa una
conexión de cable digital óptico
(
B
) para escuchar el sonido
del televisor a través del receptor.
• Si el televisor soporta la soporta la función HDMI Audio
Return Channel (Canal de retorno de audio HDMI), el sonido
del televisor llega al receptor a través del terminal HDMI, por
lo que no hay necesidad de conectar un cable digital óptico
(
B
). En este caso, ajuste
ARC
en el
HDMI Setup
(Configuración
de HDMI) a
ON
I
“El menú HDMI Setup” en la página 56.
• Para obtener instrucciones sobre las conexiones y configuración
del televisor, consulte el manual de funcionamiento del mismo.
HDMI IN
HDMI OUT
VIDEO IN
DIGITAL AUDIO OUT
OPTICAL
B
A
VSX-S310
Televisor compatible con HDMI/DVI
Reproductor de Blu-ray Disc
compatible con HDMI/DVI etc.
HDMI IN
HDMI OUT
DIGITAL AUDIO OUT
OPTICAL
A
