Pioneer XR-A770 User Manual

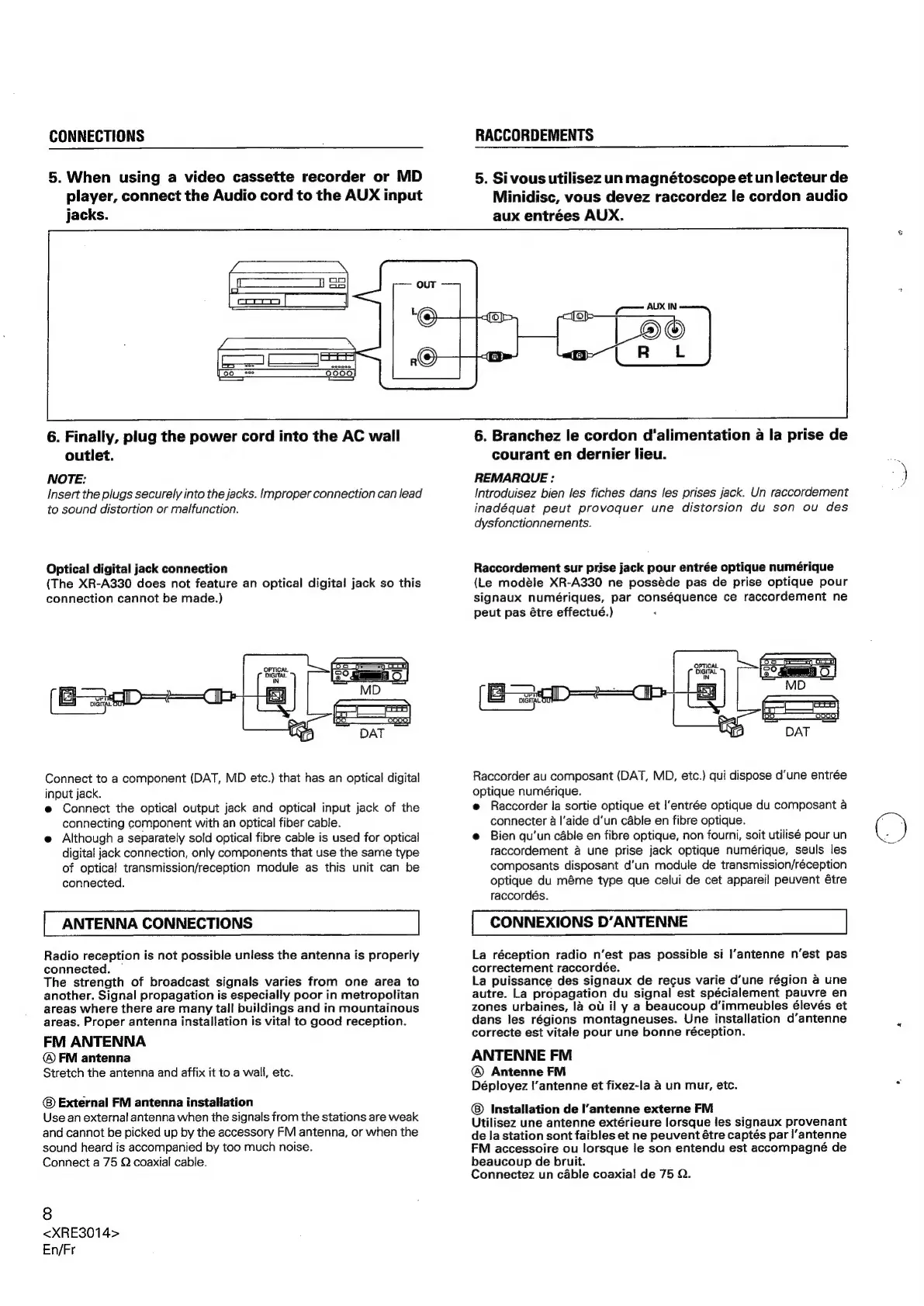

CONNECTIONS
5. When using a video cassette recorder or MD
player, connect the Audio cord to the AUX input
jacks.
RACCORDEMENTS
5. Si vous utilisez un magnétoscope et un lecteur de
Minidisc, vous devez raccordez le cordon audio
aux entrées AUX.
6. Finally, plug the power cord into the AC wall
outlet.
NOTE:
Insert the plugs securely into the jacks. Improper connection can lead
to sound distortion or malfunction.
Optical digital jack connection
(The XR-A330 does not feature an optical digital jack so this
connection cannot be made.)
Connect to a component (DAT, MD etc.) that has an optical digital
input jack.
@ Connect the optical output jack and optical input jack of the
connecting component with an optical fiber cable.
@ Although a separately sold optical fibre cable is used for optical
digital jack connection, only components that use the same type
of optical transmission/reception module as this unit can be
connected.
ANTENNA CONNECTIONS
Radio reception is not possible unless the antenna is properly
connected. —
The strength of broadcast signals varies from one area to
another. Signal propagation is especially poor in metropolitan
areas where there are many tall buildings and in mountainous
areas. Proper antenna installation is vital to good reception.
FM ANTENNA
© FM antenna
Stretch the antenna and affix it to a wall, etc.
External FM antenna installation
Use an external antenna when the signals from the stations are weak
and cannot be picked up by the accessory FM antenna, or when the
sound heard is accompanied by too much noise.
Connect a 75 Q coaxial cable.
8
<XRE3014>
En/Fr
6. Branchez le cordon d'‘alimentation a la prise de
courant en dernier lieu.
REMARQUE :
Introduisez bien les fiches dans les prises jack. Un raccordement
inadéquat peut provoquer une distorsion du son ou des
dysfonctionnements.
Raccordement sur prise jack pour entrée optique numérique
(Le modéle XR-A330 ne posséde pas de prise optique pour
signaux numériques, par conséquence ce raccordement ne
peut pas étre effectué.)
OPTICAL
DIGITAL
IN
(a 24D—=
Raccorder au composant (DAT, MD, etc.) qui dispose dune entrée
optique numérique.
e Raccorder la sortie optique et |’entrée optique du composant a
connecter a l'aide d'un cable en fibre optique.
e Bien qu’un cable en fibre optique, non fourni, soit utilisé pour un
raccordement & une prise jack optique numérique, seuls les
composants disposant d'un module de transmission/réception
optique du méme type que celui de cet appareil peuvent é6tre
raccordés.
CONNEXIONS D’ANTENNE
La réception radio n’est pas possible si l’antenne n’est pas
correctement raccordée.
La puissance des signaux de recus varie d’une région @ une
autre. La propagation du signal est spécialement pauvre en
zones urbaines, la ot i] y a beaucoup d‘immeubles élevés et
dans les régions montagneuses. Une installation d’antenne
correcte est vitale pour une bonne réception.
ANTENNE FM
® Antenne FM
Déployez !’antenne et fixez-la a un mur, etc.
Installation de I’antenne externe FM
Utilisez une antenne extérieure lorsque les signaux provenant
de la station sont faibles et ne peuvent étre captés par I’antenne
FM accessoire ou lorsque le son entendu est accompagné de
beaucoup de bruit.
Connectez un cable coaxial de 75 Q.
