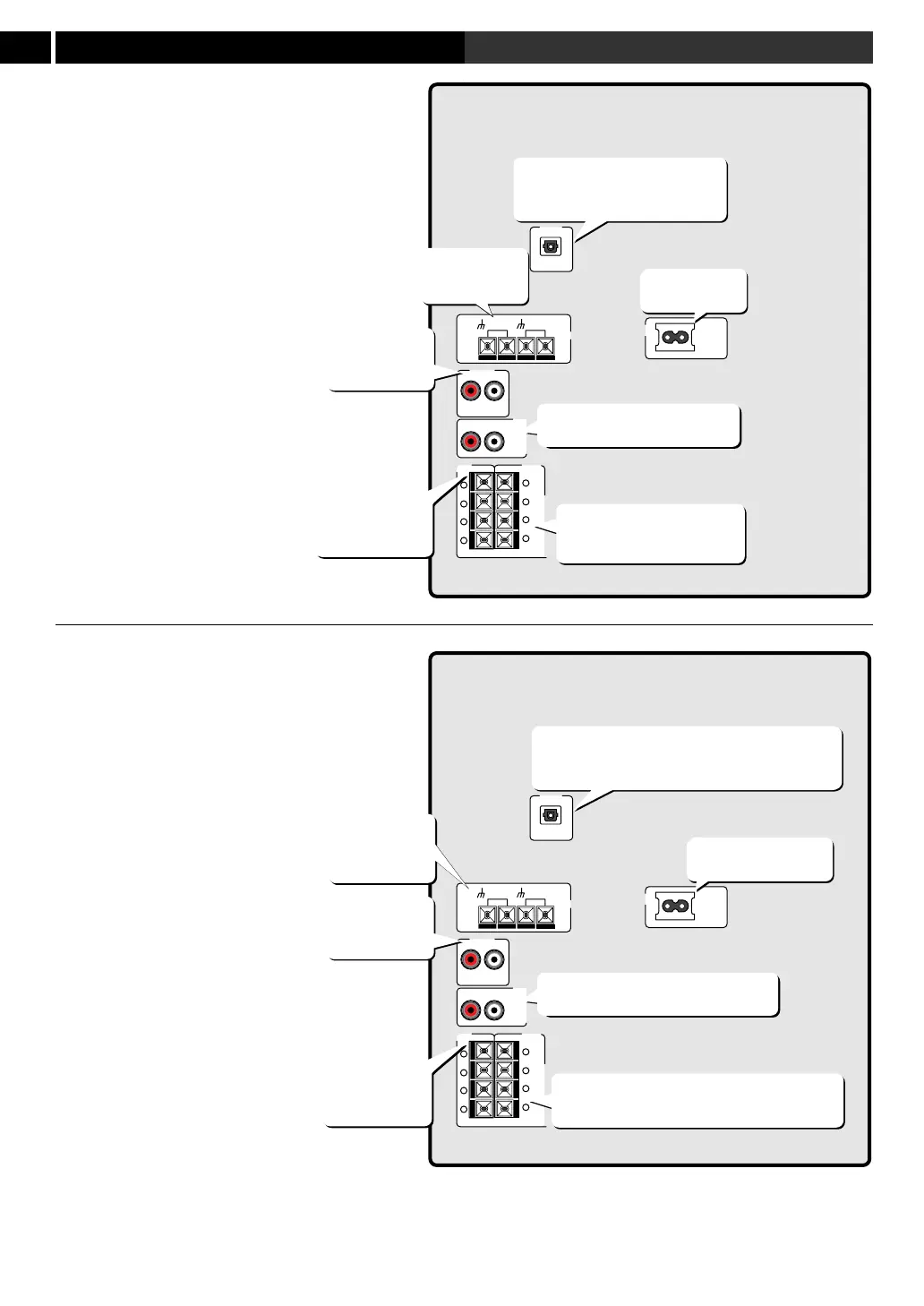

The rear panel
The illustration on this page shows the
XR-A780. Not all features are available on the XR-A3800,
XR-A380.
Important: Before making or changing any rear
panel connections, make sure that all the components
are switched off and unplugged from the power supply.
OPTICAL
DIGITAL OUT
AUX IN
L
R
ANTENNA
AM
LOOP
ANTENNA
FM
UNBAL
75Ω
REAR
SPEAKERS
L
R
R
L
+
+
-
-
R
L
+
+
-
-
FRONT
SPEAKERS
SUPER
WOOFER
AC
INLET
Connect an external AV amp or
digital recorder here
(XR-A780 only)
Connect the
AM and FM
antennas here
Connect an
external audio
source here
Connect the rear speakers here
(XR-A780 only)
Connect to a
power outlet
Connect the Super Woofer
speakers here
(XR-A780 only)
Connect the
front speakers
here
OPTICAL
DIGITAL OUT
AUX IN
L
R
ANTENNA
AM
LOOP
ANTENNA
FM
UNBAL
75Ω
REAR
SPEAKERS
L
R
R
L
+
+
-
-
R
L
+
+
-
-
FRONT
SPEAKERS
SUPER
WOOFER
AC
INLET
Raccordez ici
les antennes
AM et FM
Raccodez à une prise
d’alimentation
Raccordez ici
une source
audio externe
Raccordez ici les enceintes arrière
(XR-A780 uniquement)
Raccordez ici
les enceintes
frontales
Le panneau arrière
L’illustration sur cette page montre le
XR-A780. Toutes les caractéristiques ne sont
pas disponibles sur le XR-A3800, XR-A380.
Attention: Avant d’effectuer le
raccordement ou de modifier les connexions
sur le panneau arrière, vérifiez que les
composants sont éteints et qu’ils sont
débranchés.
Raccordez ici un enregistreur numérique ou
un ampli AV externe (XR-A780 uniquement)
Raccordez ici les enceintes Super Woofer
(extrême grave) (XR-A780 uniquement)
