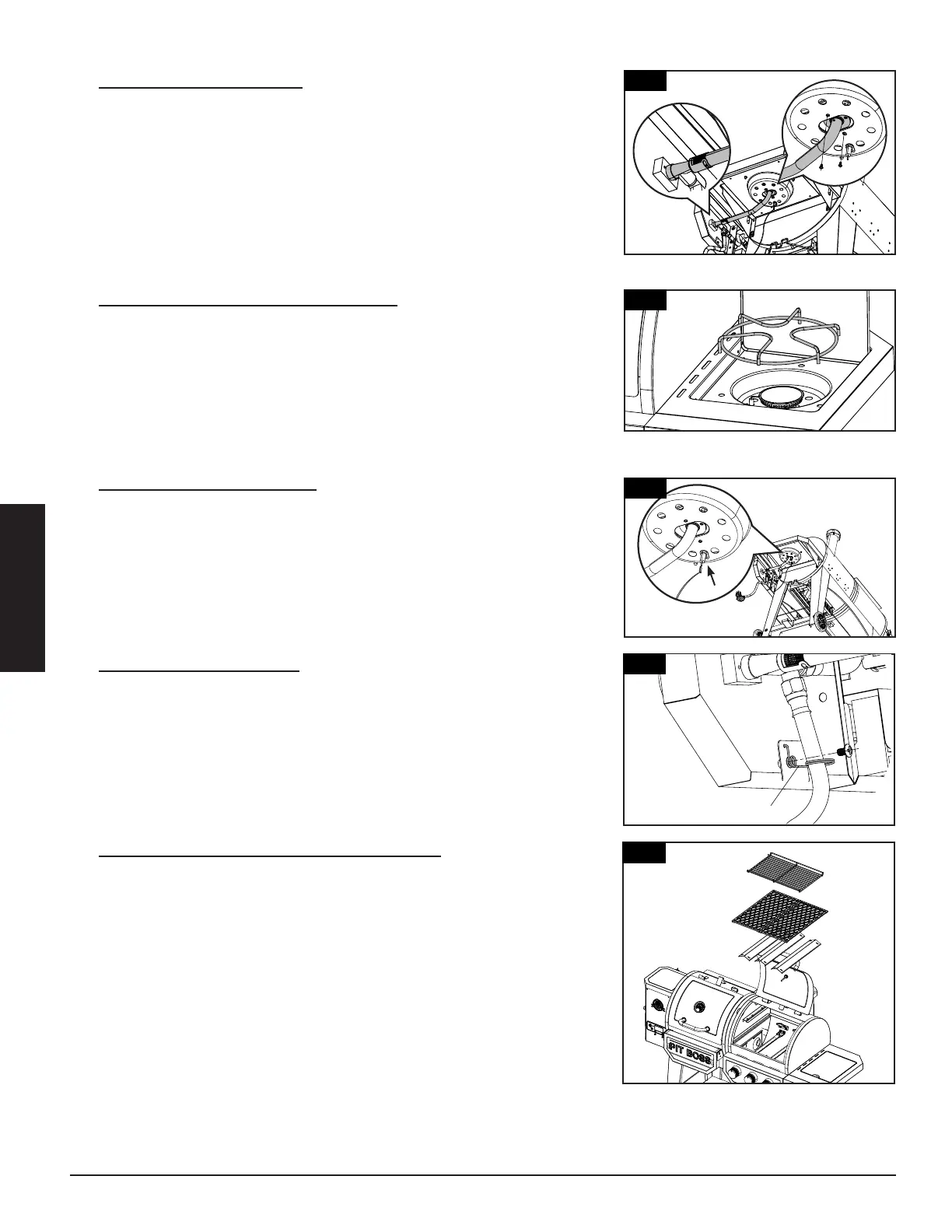

20.
Pièces nécessaires :
1 x Brûleur latéral
(#11)
Installation:
• Par le haut, réinsérez avec précaution le brûleur latéral dans la tablette
du brûleur latéral et fixez-le à l'aide des deux vis retirées précédemment.
Assurez-vous que l'extrémité est correctement insérée dans la valve du
brûleur latéral.
21.
Pièces nécessaires :
1 x Grille du brûleur latéral
(#10)
Installation:
• Ouvrez le couvercle de la tablette du brûleur latéral.
• Placez la grille du brûleur latéral sur la tablette latérale.
22.
Installation:
• Branchez le fil d'allumage à l'extrémité de l'électrode et vérifiez qu'il n'est
pas desserré.
23. '
Installation:
• Fixez le support de tuyau au panneau du brûleur latéral à l'aide de le vis
préinstallée.
24.
Pièces nécessaires :
2 x Grille de cuisson supérieure en acier revêtu de porcelaine
(#1)
4 x Grilles de cuisson en fonte revêtue de porcelaine
(#2)
3 x Diffuseurs thermiques
(#5)
1 x Barre de réglage de la fumée
(#12)
1 x Chaudière planche principale
(#4)
1 x Chaudière glissière
(#3)
1 x Barre de réglage de la chaudière
(#7)
Installation:
• Placez les trois diffuseurs thermiques sur le dessus du brûleur. Placez les
grilles de cuisson, côte à côte, sur le rebord de la grille à l'intérieur du gril
principal. Placez la grille de cuisson supérieure sur le rebord supérieur à
l'intérieur du gril principal. La grille de cuisson se mettra en place. Notez 24A.
21
10
20
11
23
24
1
2
5
22
