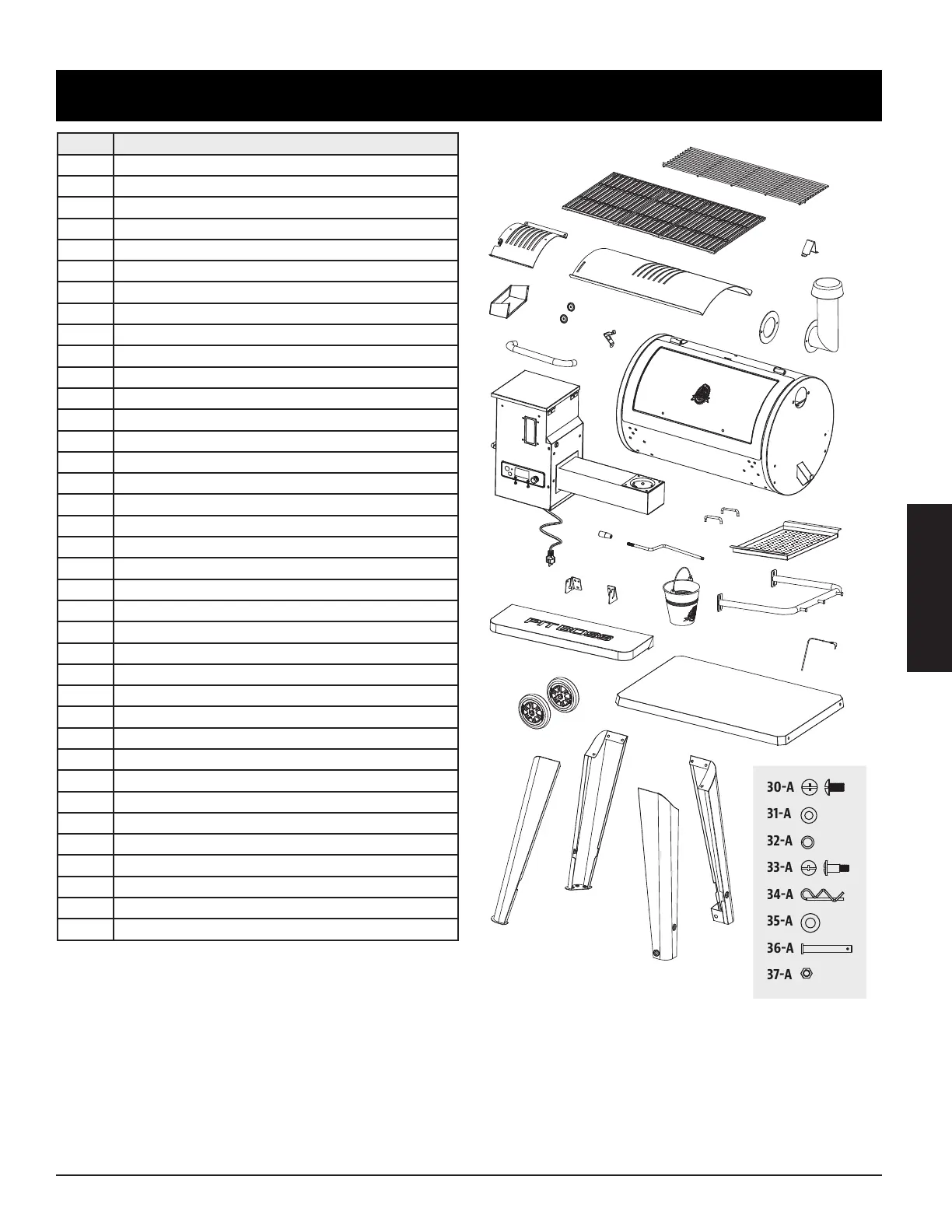

No. Description des pièces
1-A Grille de cuisson supérieure en acier recouvert de porcelaine (x1)
2-A Grille de cuisson en fonte recouverte de porcelaine (x3)
3-A Bouchon de couvercle (x1)
4-A Glissière de la chaudière (x1)
5-A Plateau principal de la chaudière (x1)
6-A
Sortie de la cheminée (x1)
7-A
Cheminée (x1)
8-A Boîte à épices (x1)
9-A Cadran de la poignée du couvercle (x2)
10-A Poignée du couvercle (x1)
11-A Ouvre-bouteille (x1)
12-A Baril principal (x1)
13-A Assemblage de la trémie (x1)
14-A Poignée de la barre de réglage pour chaudière (x1)
15-A Barre de réglage pour chaudière (x1)
16-A Poignée du plateau (x2)
17-A Plateau (x1)
18-A Poignée de la tablette latérale (x1)
19-A Support pour tablette avant / gauche (x1)
20-A Support pour tablette avant / droite (x1)
21-A Tablette avant (x1)
22-A Seau de graisse (x1)
23-A Sonde de viande (x1)
24-A Étagère inférieure (x1)
25-A Roue (x2)
26-A Pied de support / avant (x1)
27-A Pied de support / dos (x1)
28-A Pied de support pour roulette / avant (x1)
29-A Pied de support pour roulette / dos (x1)
30-A Vis (x28)
31-A Rondelle (x28)
32-A Rondelle de verrouillage (x28)
33-A Vis (x2)
34-A Goupille de l'essieu des roues (x2)
35-A Rondelle de l'essieu des roues (x2)
36-A Goupille fendue de la roue (x2)
37-A Écrou (x2)
REMARQUE: En raison du développement en cours du produit, les pièces peuvent être modifiées
sans préavis.
