Plusmed pM-KN01 - Page 39

39
Désignations et fonctions

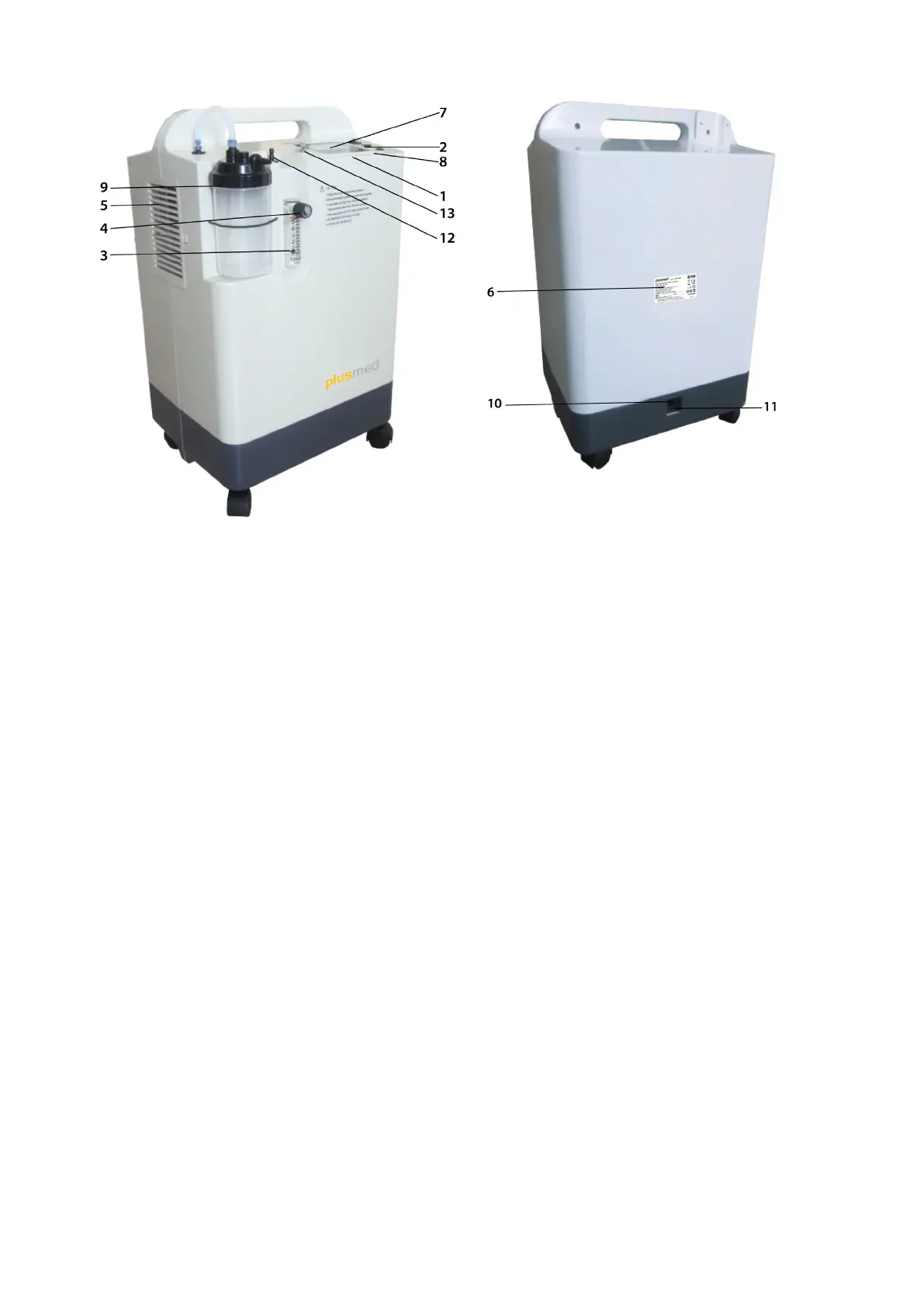

Figure 1 Figure 2
1) Voyants
Ceux montrés sur la Figure 1:
Total de 6 voyants, et leur codes eux sont 1, 2,3, .... 6 de gauche à droite, et leur indication pour chaque modèle sont
les suivantes:
P.O.: interrupteur (lampe verte)
P.F.: coupure de courant (lampe rouge)
L.P.: basse pression (lampe jaune)
H.P. (T): haute pression (lampe rouge) / haute température (lampe rouge)
L.O2: pureté d’oxygène est < 85 %, (lampe rouge)
H.O2: pureté d’oxygène est ≥85%, (lampe bleu)
2) Interrupteur
3) Débitmètre d’oxygène
La localisation de otteur dans le débitmètre d’oxygène indique le débit d’oxygène de sortie (L / min.).
4) Bouton de l’interrupteur du débitmètre d’oxygène
L’autre nom de bouton de l’interrupteur de débitmètre d’oxygène est soupape de commande d’écoulement. Il ajuste et
contrôle le débit de sortie de l’oxygène.
Ne faites pas tourner trop forcé, ou bien il est facile d’endommager le noyau de la vanne. Tournez à gauche pour allumer,
dans le sens horaire pour l’éteindre.
5) Filtre à air d’admission
Si vous avez besoin de remplacer, remplacez-le par un ltre spécial pour la machine.
6) Etiquette arrière
7) Etalage LCD
a. Il peut afcher la Figure 3 suivant.
b. Au début du démarrage de la machine, l’écran LCD est lumineux, après 15 minutes, il retournera à mode économiseur
d’écran. Mais si vous appuyez sur la touche propre pendant le travail, l’écran sera lumineux de nouveau.
