48
Versión del
software

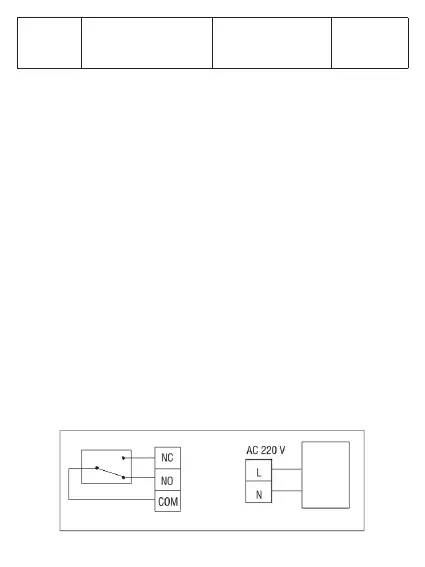

Diagrama de conexión
La conexión de la unidad receptora a una fuente de
alimentación de 230 V y a un sistema de calefacción
debe ser realizada solo por personal calificado y solo
después de consultar previamente la documentación
técnica del termostato y el sistema de calefacción.
La unidad receptora tiene un control tipo relé (NA
Normal Abierto y NC Normal Cerrado) sin potencial
(no energizado) que ejecuta el cierre de un circuito de
control con una corriente máxima de 10A y un voltaje
máximo de 250VAC/DC.
Encuentre ejemplos de conexiones con ciertos modelos
de sistema de calefacción al final del manual.
