POCLAIN HYDRAULICS
81 DOC-REPAIR-MS25-MS125-FR-EN 800378131M
Remontage
Reassembly
• Contrôler l'état de la came
(026), des cannelures de l'arbre,
l'état de surface de la glace (047)
ou de la plaque de distribution (046)
(MS83–MS125).
• Check the condition of the cam
(026), shaft splines, valving surface
(047) or of the distribution control
plate (046) (MS83–MS125).

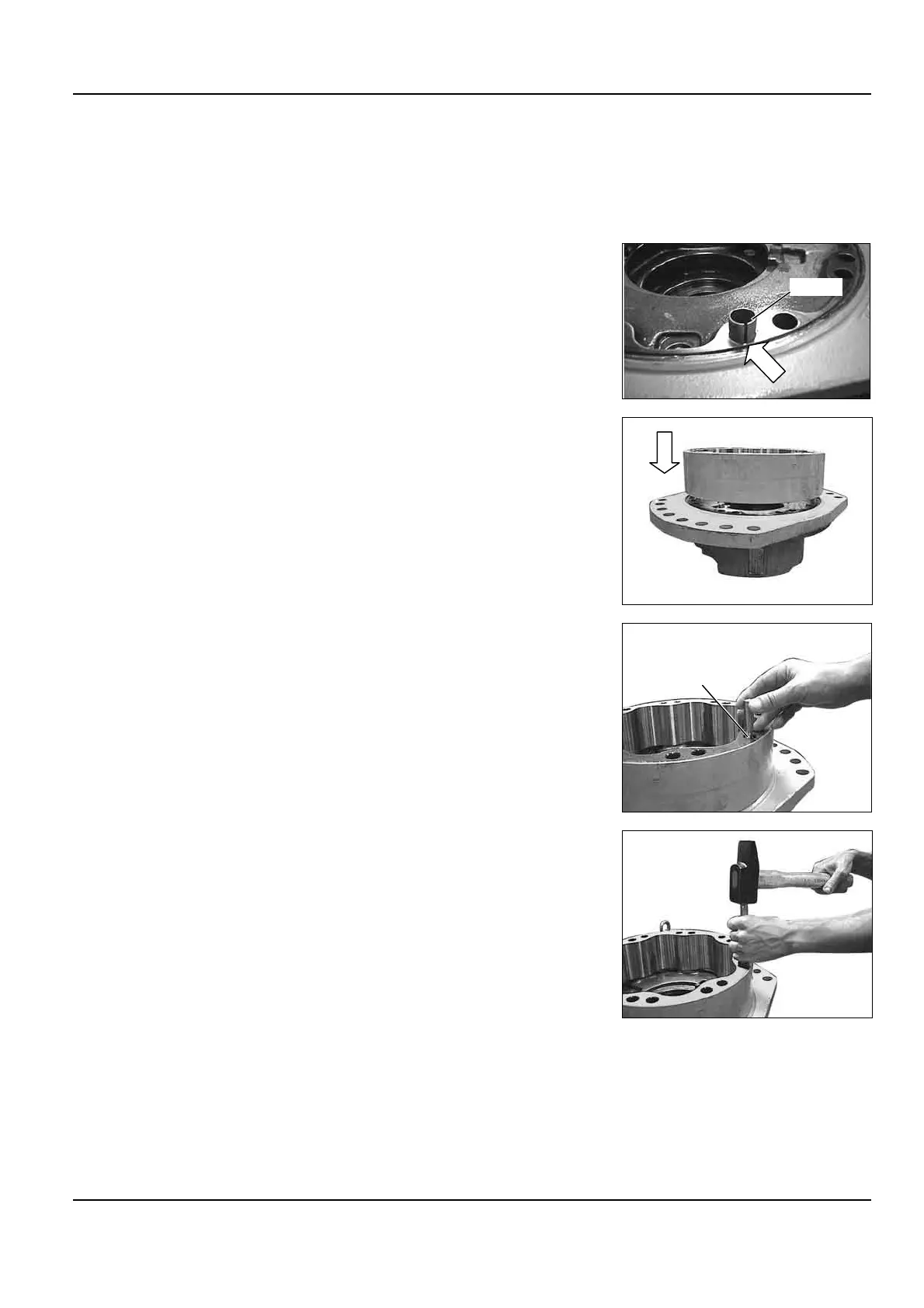

• Monter les goupilles (061-1)
dans le couvercle, en respectant la
position (fente de la goupille vers
l'extérieur).
• Install the pins (061-1) in the
valving cover respecting the
position (the pin split towards
outside).
• Monter la came sur le couvercle
en respectant sa position (voir
repères établis au démontage).
• Install the cam on the valving
cover respecting its position (see
marks made during disassembly).
• Positionner les goupilles
coniques (061.4 ou 061-6 suivant
type de montage) dans les goupilles
fendues (61.1).
• Position the taper pins (061.4 or
061-6, depending on type of fitting)
into the split pins (61.1).
• Monter les goupilles. • Install the pins.
061.4
061-1
