POCLAIN HYDRAULICS
94 DOC-REPAIR-MS25-MS125-FR-EN 800378131M

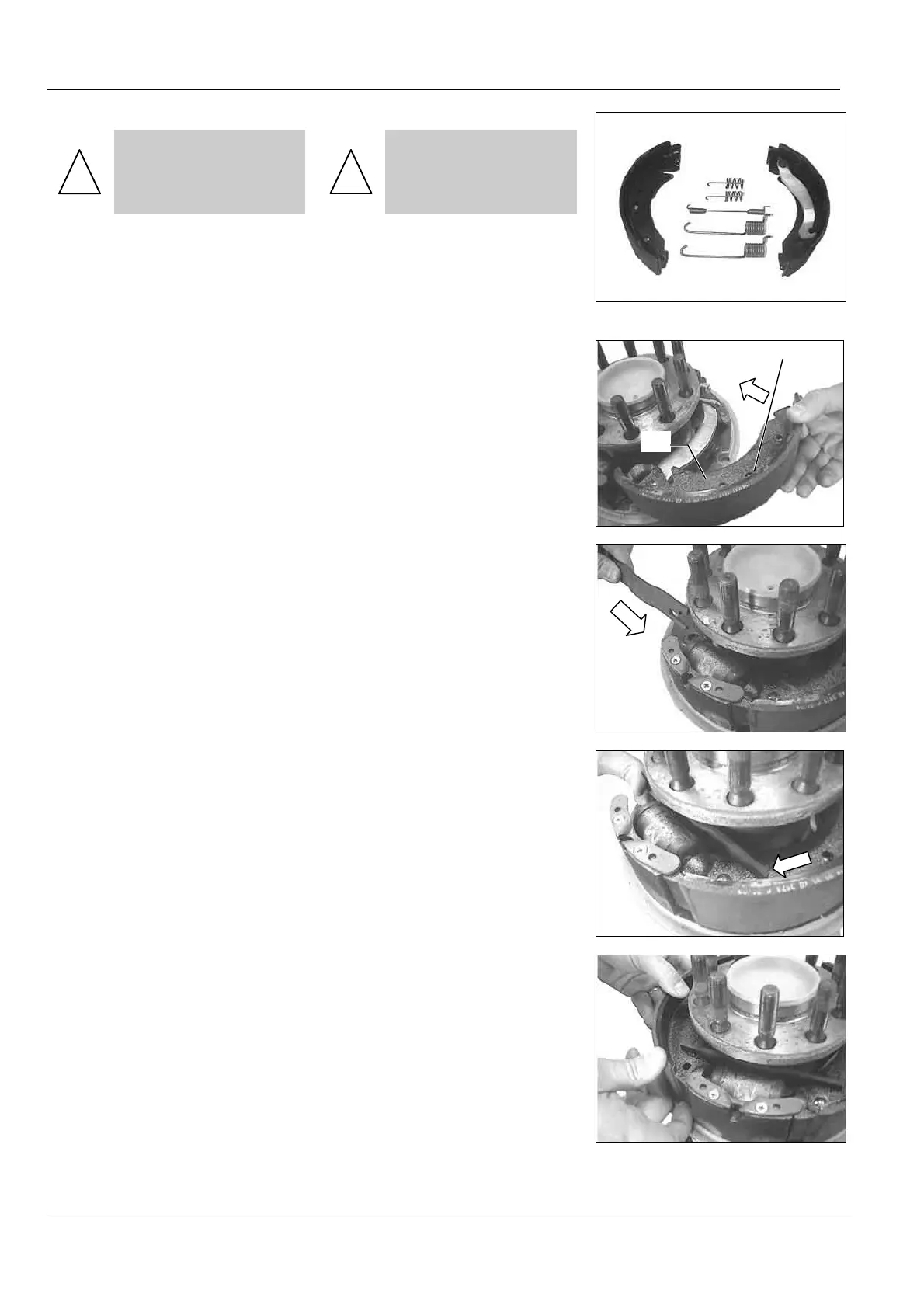

Remontage Reassembly
!
DÉPOUSSIÉRER
L'ENSEMBLE, S'ASSURER
DE L'ÉTANCHÉITÉ DU
CYLINDRE DE ROUE.
Contrôler l'état de la surface de
frottement du tambour qui ne doit
comporter aucune rayure profonde
(supérieure à 0.2 mm) ni d'usure
anormale sinon procéder à son
remplacement.
!
REMOVE ALL DUST FROM THE
WHOLE ASSEMBLY. MAKE
SURE THERE ARE NO LEAKS
AT THE WHEEL CYLINDER.
Check the friction surface condition
of the drum which should show no
deep scratches (deeper than 0.2
mm) [0.0078in] nor abnormal wear.
Otherwise, the brake drum should
be replaced.
• Monter la mâchoire (154.2), en
accrochant le levier de commande
sur le câble de frein (098).
• Attaching the control lever on
the brake cable (098), install the
brake shoe (154.2).
• Monter la plaque de renvoi sur
la mâchoire (154.2).
• Mount the return plate on the
brake shoe (154.2).
• Monter la mâchoire (154.1).
• Install the brake shoe (154.1).
154.2
098
