PAGE 27
FRANÇAIS
Pompe de surpression Polaris® PB4-60 | Manuel d’installation et de fonctionnement
la pompe de filtration, et arrêter la pompe au moins 30
minutes avant l’arrêt de la pompe de filtration. Vérifier
périodiquement les réglages des horloges afin de s’assurer
qu’elles sont bien synchronisées.
3.3 Plomberie
S’assurer de ne pas trop serrer les raccords des tuyaux
de l’entrée ou de la sortie de la pompe de surpression. Un
serrage trop fort pourrait ssurer le boîtier.
ATTENTION
3.3.1 Exigences
La pompe de surpression Polaris requiert une conduite de
retour spéciale. Raccorder la pompe de surpression au système
afin qu’elle reçoive le débit de la pompe de filtration.
Pour s’assurer du bon fonctionnement de la pompe et du
nettoyeur, consulter la
Figure 2 et respecter les lignes directrices
suivantes concernant les équipements spécifiques.
1. Raccorder la conduite dédiée en amont de tous les
équipements qui aspirent l’air.
2. Si un réchauffeur est installé sur le système, installer
l’entrée pour la pompe de surpression dans la conduite de
retour en amont et à au moins trois (3) pieds (1 mètre) du
débit du réchauffeur. Voir la Figure 2. Ne pas installer
l’entrée de la pompe de surpression sur la section du
tuyau du dissipateur de chaleur qui sort directement
du réchauffeur.
3. Certains systèmes de chauffage solaires utilisent tout le
débit d’eau lorsque les panneaux sont purgés d’air. Si la
fonctionnement de la pompe. Voir le Tableau 1 pour des
tailles de câbles.
3. Isoler soigneusement toutes les connexions afin
d’empêcher la mise à la terre ou un court-circuit.
Les extrémités tranchantes des bornes nécessitent une
protection supplémentaire. Pour empêcher que les
serre-fils ne se desserrent, les isoler à l’aide du ruban
isolant électrique approprié et homologué (UL
®
, ETL
®
,
CSA
®
). Pour des raisons de sécurité et pour empêcher la
pénétration de contaminants, replacer tous les couvercles
de boîtes de dérivations et de connexions. Ne pas forcer
les connexions à la boîte de dérivation.
4. Pour configurer le câblage interne du moteur de la pompe
à la tension appropriée, se référer au diagramme sur la
plaque d’identification du moteur.
5. L’intensité du courant au démarrage du moteur de la
pompe de surpression peut dépasser 15 ampères avec
une tension de 115 VCA.
Il est recommendé d’utiliser un
disjoncteur de 20 ampères avec la pompe raccordée à la
source d’alimentation de 115 VCA
.
6. Le moteur de la pompe à surpression est précablé en usine
pour une tension de 230 volts, mais il peut être cablé pour
115 ou 230 volts. Pour recâbler à 115 volts, suivre les
instructions sur la plaque signalétique située au dos du
moteur ou sur la plaque de calibrage située sur le côté du
moteur.
7. Il est recommandé d’utiliser une horloge séparée (en plus
de l’horloge du système de filtration) afin de contrôler
les fonctions de démarrage et d’arrêt de la pompe de
surpression. Il est aussi possible d’utiliser un interrupteur
manuel.
8. Si une horloge est utilisée, la régler afin de démarrer la
pompe au moins 30 minutes avant la mise en marche de
Minimum
de 3 pieds
(1 mètre)
De la
piscine
Pompe de filtration
Filtre de
piscine
Réchauffeur
Polaris
Raccorder la pompe à surpression en amont de
de tous les équipements qui aspirent l’air.
Vers la
piscine
Chlorinateur
Système
solaire
Options de
plomberie
1,2 ou 3*
Vers le
spa
Réchauffeur LXi
TM
Surpresseur
Pompe
* Consulter les Figures 3 et 4w
REMARQUE

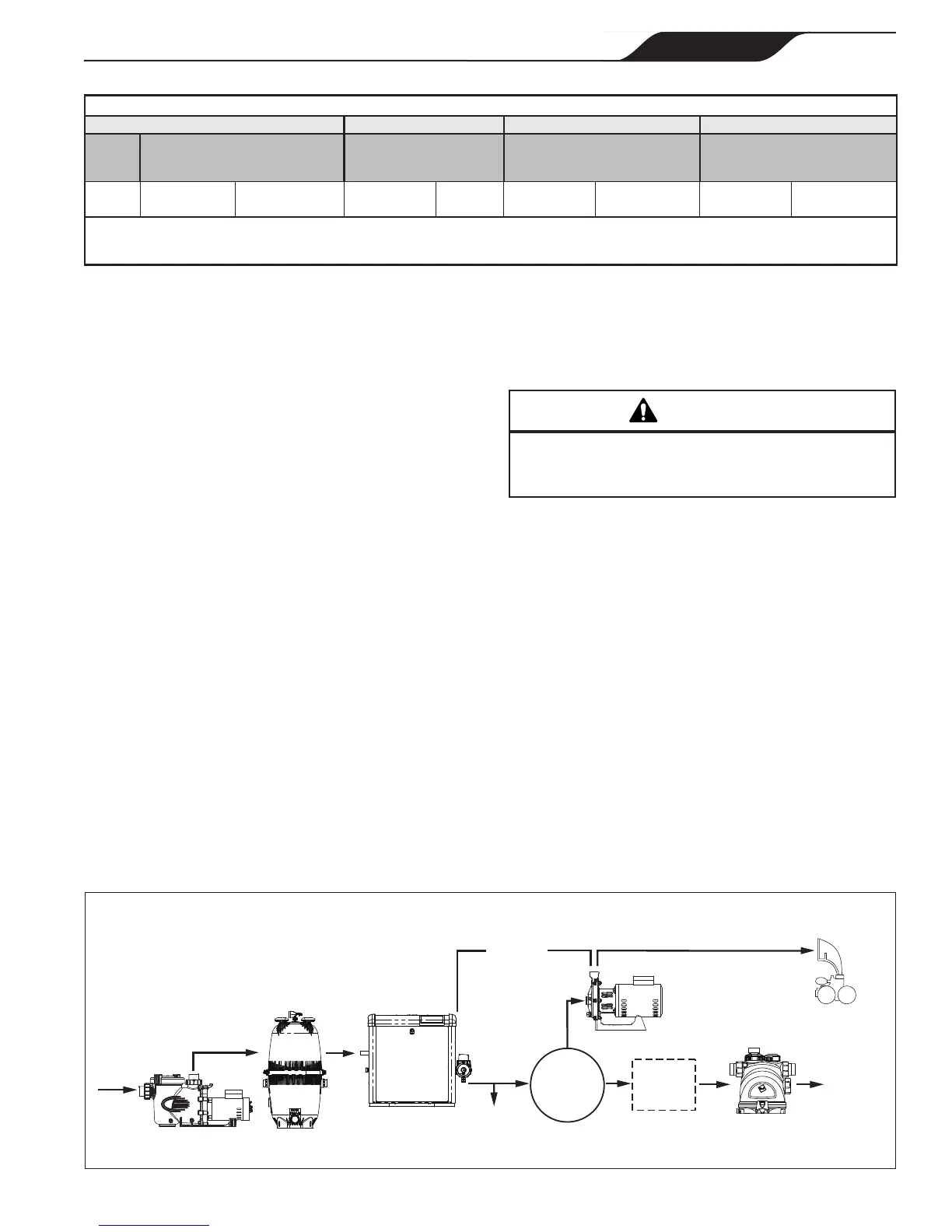

Figure 2. Disposition typique des équipements
CÂBLAGE DE DIMENSION MAXIMALE ET PROTECTION MAXIMALE CONTRE LES SURINTESITÉS*
Distance du sous-panneau 0 à 50 pieds (15 mètres) 50 à 100 pieds (15 à 30 mètres) 100 à 200 pieds (30 à 60 mètres)
Modèle
de la
pompe
Amplicateurs de fusibles de ligne
classe : CC, G, H, J, K, RK, ou T
TENSION TENSION TENSION
230 VCA 115 VCA 208 à 230 VCA 115 VCA 208 à 230 VCA 115 VCA 208 à 230 VCA 115 VCA
PB4-60 15A 20A
14 AWG
(2,1mm
2
)
12 AWG
(3,3mm
2
)
12 AWG
(3,3mm
2
)
10 AWG
(5,3mm
2
)
10 AWG
(5,3mm
2
)
10 AWG
(5,3mm
2
)
*Suppose trois (3) conducteurs en cuivre dans un conduit enterré et une perte maximale de tension de 3 % dans le circuit branché. Le Code
électrique national (NEC) et les codes locaux doivent être respectés.
Le tableau présente les recommandations de tailles minimales de câbles et de
fusibles de dérivation pour une installation typique selon le NEC.
Tableau 1. Taille maximale des câbles et protection maximale de surintensité
