Pompe de surpression Polaris® PB4-60 | Manuel d’installation et de fonctionnement
6.2.5 Remplacement du moteur
Pour assurer une sécurité permanente et un fonctionnement
able, Zodiac Pool System requiert, le cas échéant, le
remplacement du moteur par un autre de puissance (HP) et
de facteur de service (agréé par Zodiac Pool Systems, Inc.
uniquement) identiques.
ATTENTION
Pour éviter le risque des dommages matériels, des blessures
graves ou de mort, éteindre la pompe et couper le disjoncteur
du moteur de la pompe avant de suivre cette procédure.
AVERTISSEMENT
1. Faire appel à un technicien en entretien et en réparation ou
à un électricien agréé pour déconnecter adéquatement le
câblage électrique au moteur de la pompe.
2. Pour démonter la volute de la pompe du moteur, suivre les
étapes de 1 à 6 de la section 6.2.2, Retrait de la turbine.
3. Enlever les quatre (4) vis de 9/16 po et retirer le moteur.
REMARQUE Avant d’enlever la plaque arrière, noter l’alignement
de la plaque arrière du moteur. L’étiquette est
orientée vers le haut. Voir figure 11.
4. S’il s’agit de l’installation d’un nouveau moteur, enlever
le capuchon protecteur en plastique de l’arbre du moteur.
Placer le moteur sur la plaque arrière. L’étiquette doit être
orientée vers le haut. Le condensateur de démarrage du
moteur devrait être à la position de 12 heures.
5. Remettre les quatre (4) boulons et rondelles en tenant en
place la plaque arrière et le moteur.
Boulons avec
rondelles
(qté 4)
Moteur
Plaque arrière
Emplacement de
l’étiquette
Turbine

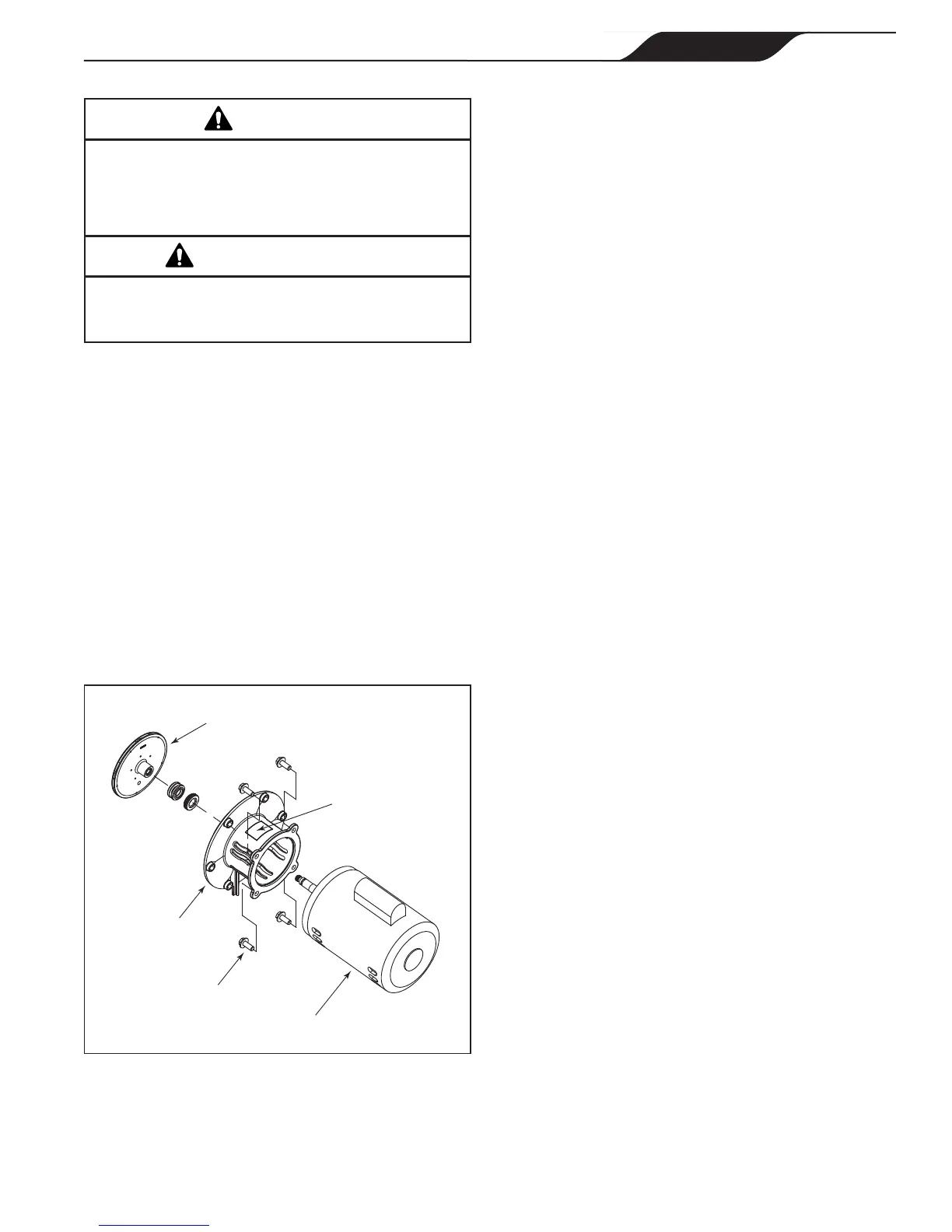

Figure 10. Enlever la plaque arrière
6. Pour rassembler la pompe après le remplacement du
moteur, suivre les étapes de 1 à 9 de la section 6.2.3,
Remplacement de la turbine.
7.
Faire appel à un technicien en entretien et en réparation ou
à un électricien agréé pour connecter le câblage électrique
adéquatement au moteur de la pompe.
REMARQUE Zodiac Pool Systems, Inc. recommande que les
garnitures mécaniques soient remplacées en
même temps que le remplacement du moteur.
Voir section 6.2.4, Remplacement de la garniture
mécanique, pour plus de détails.
