PROLOGO
Su sierra circular de Porter-Cable fue diseñada para usar con discos (hojas) de un
diámetro de 7-1/4" (184 mm) con agujero de 5/8" (15.9 mm). Estos discos tienen que
ser diseñados para una velocidad nominal de 6000 r.p.m. o más.
FRENO PARA EL DISCO (SÓLO PARA EL MODELO 325MAG)
El Modelo 325MAG viene con un freno eléctrico para el disco (la hoja) el cual se activa
automáticamente al soltar (apagar) el gatillo interruptor.
ASAMBLEA
NOTA: Este instrumento se envía es reunido completamente. Ningún
tiempo de la asamblea ni instrumentos se requieren.
PARA QUITAR EL DISCO (LA HOJA)
Desconecte la sierra de la fuente de electricidad.
OPERACIÓN
NO UTILICE la Quick Change ™ abrazadera de la lámina
con ningún producto con excepción de las herra-mientas
especificadas del Porter-Cable - 324MAG y 325MAG.
Evite contacto con los dientes del disco para prevenir hetacto
con los dientes del disco para prevenir herida personal.
Esta herramienta se equipa de un Quick Change ™ la abrazadera
de la lámina y se diseña para ser apretada a mano solamente. El
uso de herramientas externas puede causar daño a la sierra.

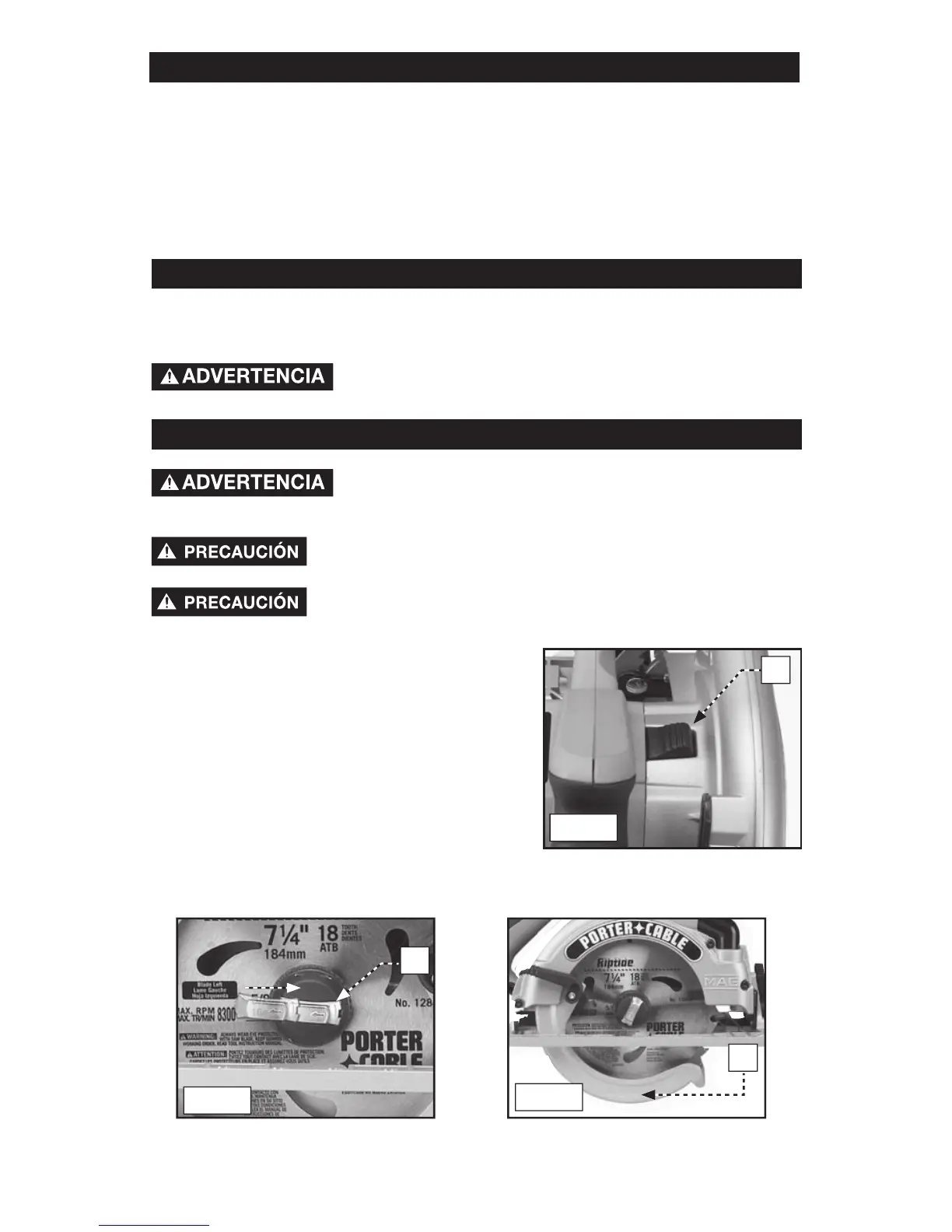

1. Empuje el botón para trabar el disco (A)
Fig. 1 y gire el disco a mano hasta que el
mecanismo enganche el eje.
2. Mientras mantiene el eje enganchado,
extienda la palanca en la Quik-Change de la
lámina del cambio (A) Fig. 2 y déle vuelta a
la izquierdo.
3. Quite el Quik-Change de la lamina del cambio,
desenganche el eje, y quite el patín (pestaña)
exterior.
4. Abra el protector telescópico (A) Fig. 3 y
saque el disco.
NOTE: No utilice los lubricantes mojados en la Quik-Change abrazadera de la lámina.
DESCRIPCIÓN FUNCIONAL
Fig. 1
A
Fig. 2
A
Fig. 3
A
