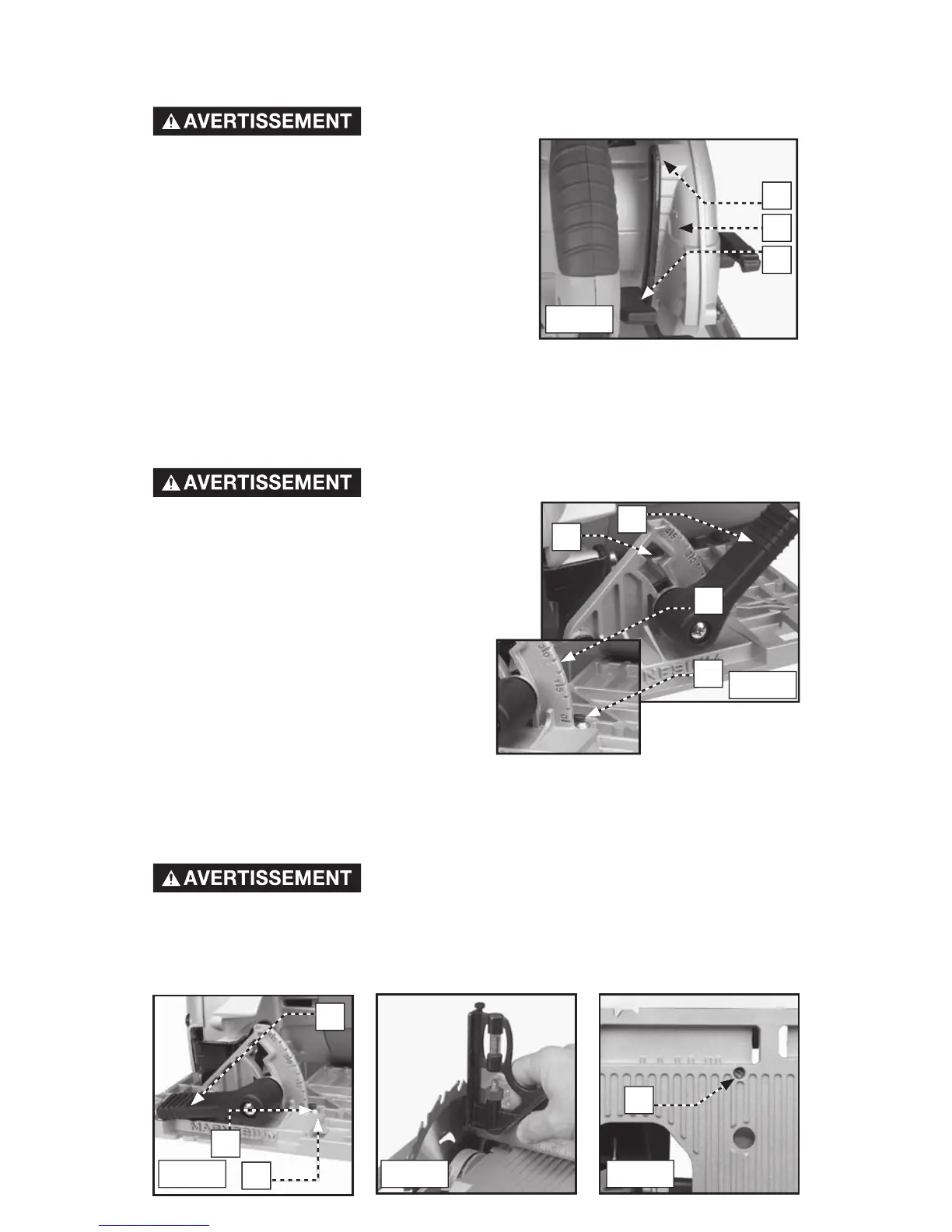

RÉGLAGE DE LA PROFONDEUR DE COUPE POUR UNE
COUPE NORMALE
Débranchez la scie.
Ajustez la profondeur de coupe de manre à
ce que la lame de la scie fasse tout juste saillie
à travers l’épaisseur du matériau coupé. Pour
s'ajuster:
1. Levez le levier de blocage de la profondeur
de coupe (A) Fig. 6 à l’arrière de la scie.
2. Levez ou baissez le boîtier de la scie jusqu’à
ce que la lame couvre la distance désirée
sous la base.
REMARQUE: Le capot supérieur (B) Fig. 6 est
marqué en paliers de 1/4 po pour faciliter le
réglage de la profondeur de coupe. Alignez le trait de profondeur (C) Fig. 6 avec le trait
de la profondeur désirée sur le capot.
3. Appuyez fermement sur le levier de blocage de réglage de profondeur pour
bloquer la scie à la position choisie.
GLAGE POUR COUPES EN BISEAU
Débranchez la scie.
1. bloquez la poignée de réglage du
biseau (A) Fig. 7.
2. Inclinez la base de la scie jusqu’à ce
que la ligne de graduation désirée sur
le segment de biseau (B) Fig. 7 soit
alignée sur le repère (C) Fig. 7 sur le
support.
3. Resserrez fermement la poignée de
réglage du biseau.
4. Pour les coupes biseautées 45°
plus grand que, placez le guide sur
la marque 45°. Soulevez le levier de
réglage biseauté dans de la fente (D)
Fig. 7 et déplacez la base de scie à
l'angle plus grand. Serrez le levier de réglage biseauté fermement.
BUTÉES POSITIVES DE BISEAU
La scie est munie de butées positives réglables pour les coupes en biseau à 0°.
Vérifier périodiquement leur exactitude et de les régler si nécessaire. Pour s'ajuster:
Débranchez la scie.
1. Débloquez la poignée de réglage du biseau (A) Fig. 8, et positionnez la base
pour une coupe à en s’assurant que le manchon de la butée de biseau est en
contact avec la vis d’arrêt à 0°.
2. Renversez la scie, tractez le protecteur télescopique et vérifiez l’équerre de la
lame (Fig. 9).
Fig. 6
A
B
C
D
A
B
C
Fig. 7
A
B
C
Fig. 8 Fig. 9 Fig. 10
A
