25

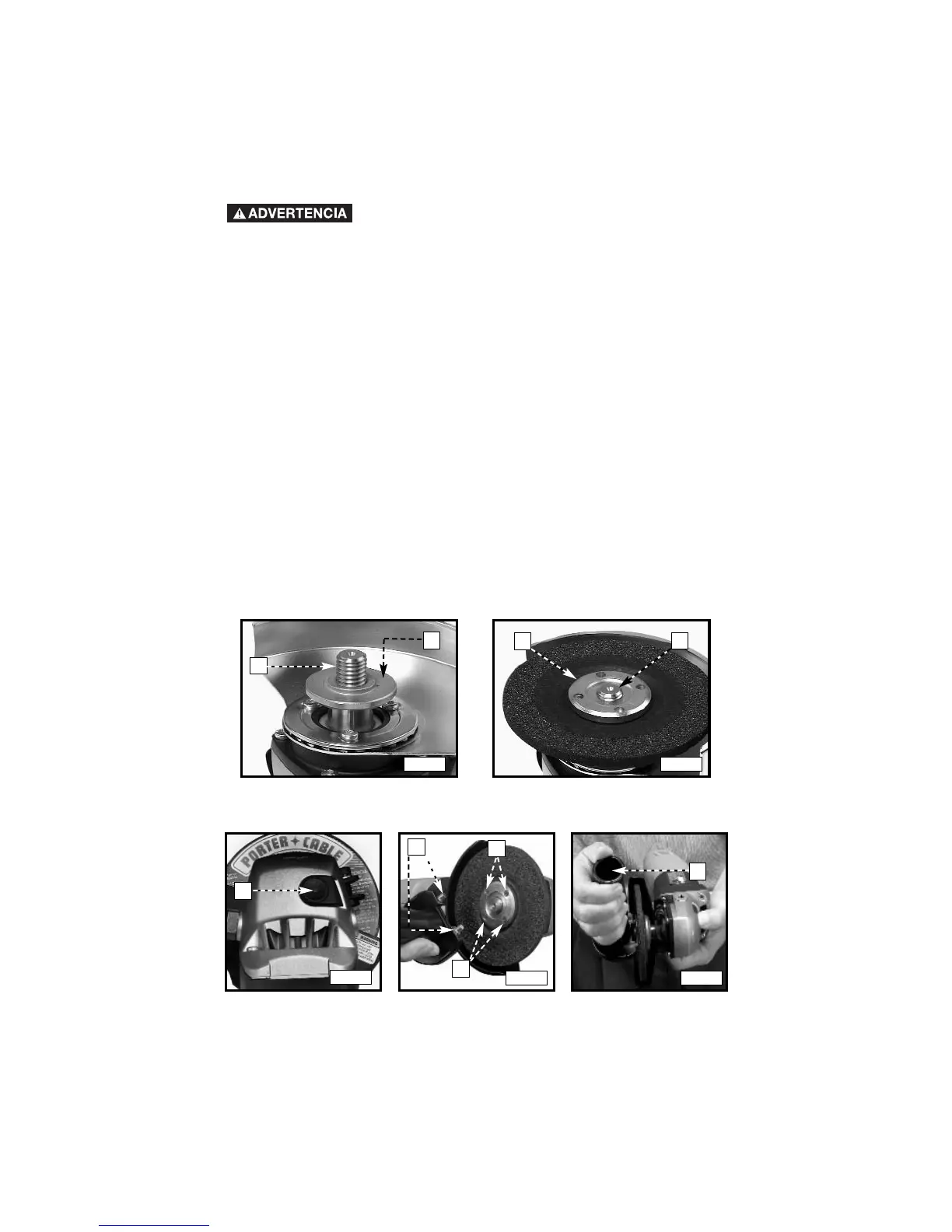

PARA INSTALAR EL DISCO DE ESMERIL
1. Coloque la máquina de espaldas con el eje hacia arriba.
2. Posicione la pestaña interior (A) Fig. 6 sobre el husillo (B), con el cubo
redondo orientado hacia afuera, de manera que se aleje de la máquina.
Gire la pestaña hasta que caiga en su sitio en el husillo.
NOTE: Si usted utiliza rueda del atajo del Tipo 1, posicione la nuez con el lado
plano a la rueda.
3. Coloque el disco de esmeril en el eje.
4. Posicione la pestaña exterior (A) Fig. 7 en el husillo con el lado plano
contra la rueda (B) Fig. 6 y enrósquela en su sito apretándola con la
mano.
5. Exprima y lleve a cabo del perno de cerradura del huso (A) Fig. 8
mientras que rotar la rueda que muele a la derecha hasta la cerradura
del huso engancha a mano.
6. Siga manteniendo acoplado el pasador (A) Fig. 8 del cierre del husillo
mientras coloca las orejetas de la llave de gancho (A) Fig. 9 en los
agujeros de la pestaña exterior. Apriete firmemente girando la llave en
el sentido de las agujas del reloj (Fig. 10).
DESCONECTE LA HERRAMIENTA DE LA FUENTE
DE POTENCIA.
Fig. 6
B
A
A
Fig. 7
Fig. 8
Fig. 9
Fig. 10
A
A
B
A
B
B
