FONCTIONNEMENT

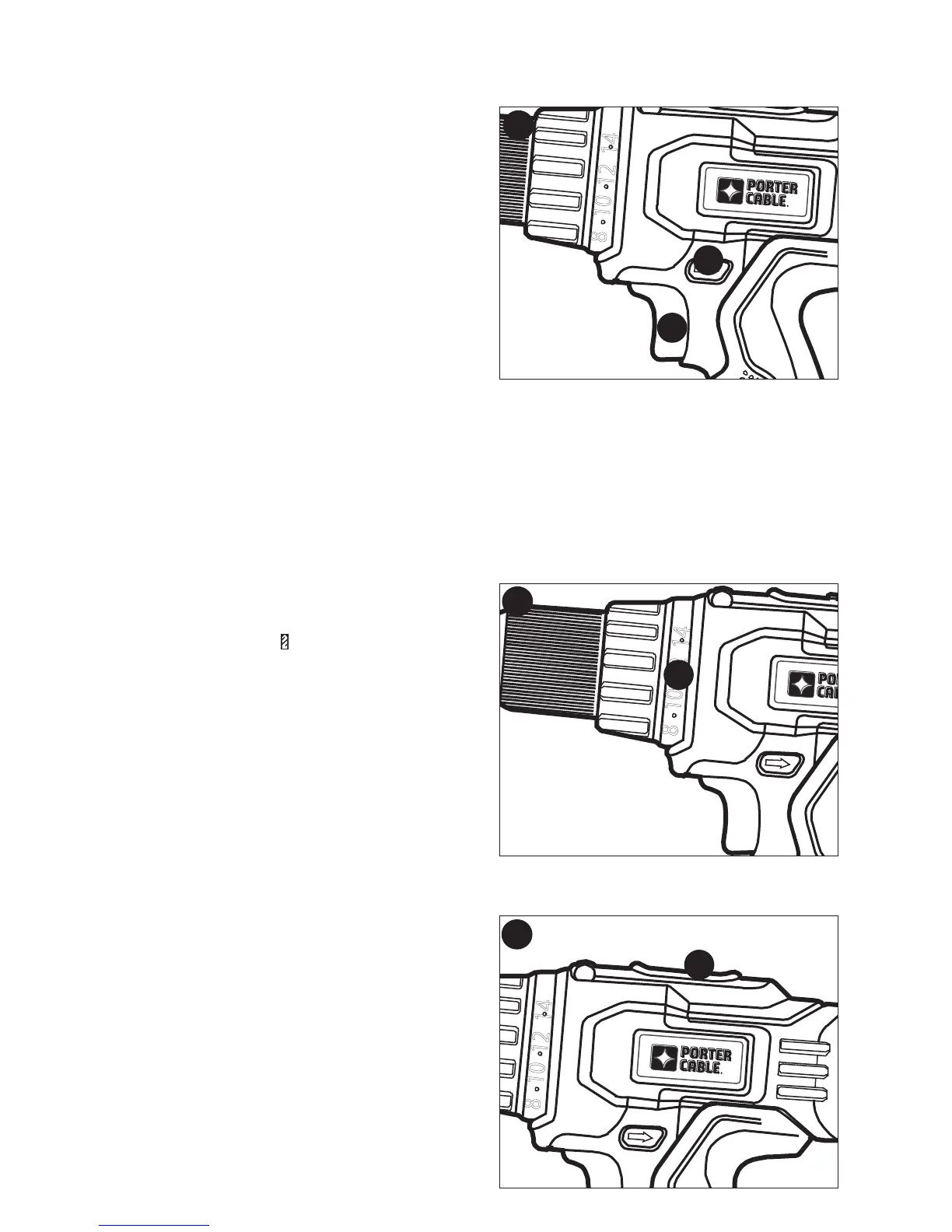

DÉTENTE ET BOUTON DE MARCHE AVANT/MARCHE
ARRIÈRE - FIGURE E
La perceuse est mise en positions de MARCHE
et d’ARRÊT en tirant et en relâchant la détente
(1)montréeàlafigure E. Plus on enfonce la
détente, plus la vitesse de la perceuse
augmente. Un bouton de commande marche
avant/marchearrière (2) détermine le sens de
l’outil et sert aussi de bouton de verrouillage.
Pour choisir une rotation en marche avant,
relâcher la détente et abaisser le bouton de
commandemarcheavant/marchearrière.Pour
choisirlamarchearrière,abaisserleboutonde
commandemarcheavant/marchearrièreen
direction opposée. La position du centre du
bouton de commande verrouille l’outil en
position d’arrêt. Toujours relâcher la détente
avant de changer la position du bouton de commande.
RÉGLAGE DU COUPLE (FIGURE F)
L’outil est muni d’une bague (3) de réglage du couple qui permet de sélectionner le mode
de travail et de régler le couple de serrage pour le serrage des vis. Les grosses vis et les
piècesenmatièredureexigentuncoupledeserrageplusélevéquelespetitesvisetles
piècesdematièresplussouples.
• Pourleperçagedubois,dumétaletdes
plastiques, aligner la bague sur le symbole
de la perceuse.
• Pourlevissage,alignerlabaguesurla
configuration voulue. Si la configuration
n’est pas connue, procéder comme suit :
• Réglerlabaguesurlecoupleleplusfaible.
• Serrerlapremièrevis.
• Sil’embrayageémetdes«cliquetis»avant
l’obtention du résultat voulu, augmenter
le réglage de la bague et poursuivre le
vissage.Répéterlaprocédurejusqu’à
l’obtention du bon réglage. Utiliser la
configuration obtenue pour les autres vis.
ENGRENAGE À DEUX VITESSES - FIGURE G
La caractéristique de vitesse double de la perceuse permet de changer d’engrenage de
vitesse, pour une polyvalence accrue. Pour
sélectionner la basse vitesse, réglage de couple
élevé (position 1), éteindre l’outil et le laisser
s’arrêter. Coulisser le bouton de changement de
rapport (4) loin du mandrin. Pour sélectionner
la vitesse élevée, réglage de couple faible
(position 2), éteindre l’outil et le laisser s’arrêter.
Coulisser le bouton de changement de rapport
en direction du mandrin.
REMARQUE : ne pas changer de rapport
lorsque l’outil fonctionne. En cas de difficulté
àchangerderapport,s’assurerquelebouton
soitcomplètementavancéoureculé.
E
1
2
F
3
G
4
