Usage prévu
Cette perceuse visseuse a été conçue pour le
vissage et le perçage.
NE PAS l’utiliser en milieu ambiant humide ou
en présence de liquides ou de gaz inflammables.
NE PAS le laisser à la portée des enfants.
Une supervision est nécessaire auprès de tout
utilisateur non expérimenté.
Ne jamais modifier l’outil électrique ni aucun de
ses composants, car il y a risques de dommages
corporels ou matériels.
Mode d’emploi
Installation et retrait du bloc-
piles de l’outil
AVERTISSEMENT :
pour réduire
tout risque de dommages corporels
graves, arrêter l’outil et retirer le bloc-
piles avant tout réglage ou avant de
retirer ou installer toute pièce ou tout
accessoire. Tout démarrage accidentel
comporte des risques de dommages
corporels.
MISE EN GARDE : S’assurer
que le bouton de verrouillage est bien
engagé pour empêcher l’utilisation de
l’interrupteur lors de la pose et du retrait
du bloc-piles.
INSERTION DU BLOC-PILES : insérer le
bloc-piles (7) dans l’outil, comme montré
à la figure B.
RETRAIT DU BLOC-PILES : Enfoncer le
bouton de dégagement du bloc-piles (8),
comme montré à la figure C, puis retirer le
bloc-piles de l’outil.
20
Ce produit est compatible avec tous les modèles de piles et de chargeurs énumérés dans le tableau ci-dessous.
Bloc-piles : Li-Ion 20V Max*: PCC680L, PCC681L, PCC682/PCC682L, PCC685L
Chargeur : pour piles au Li-Ion 20V Max*: PCC690L, PCC691L, PCC692/PCC692L, PCC695L, PCC699L

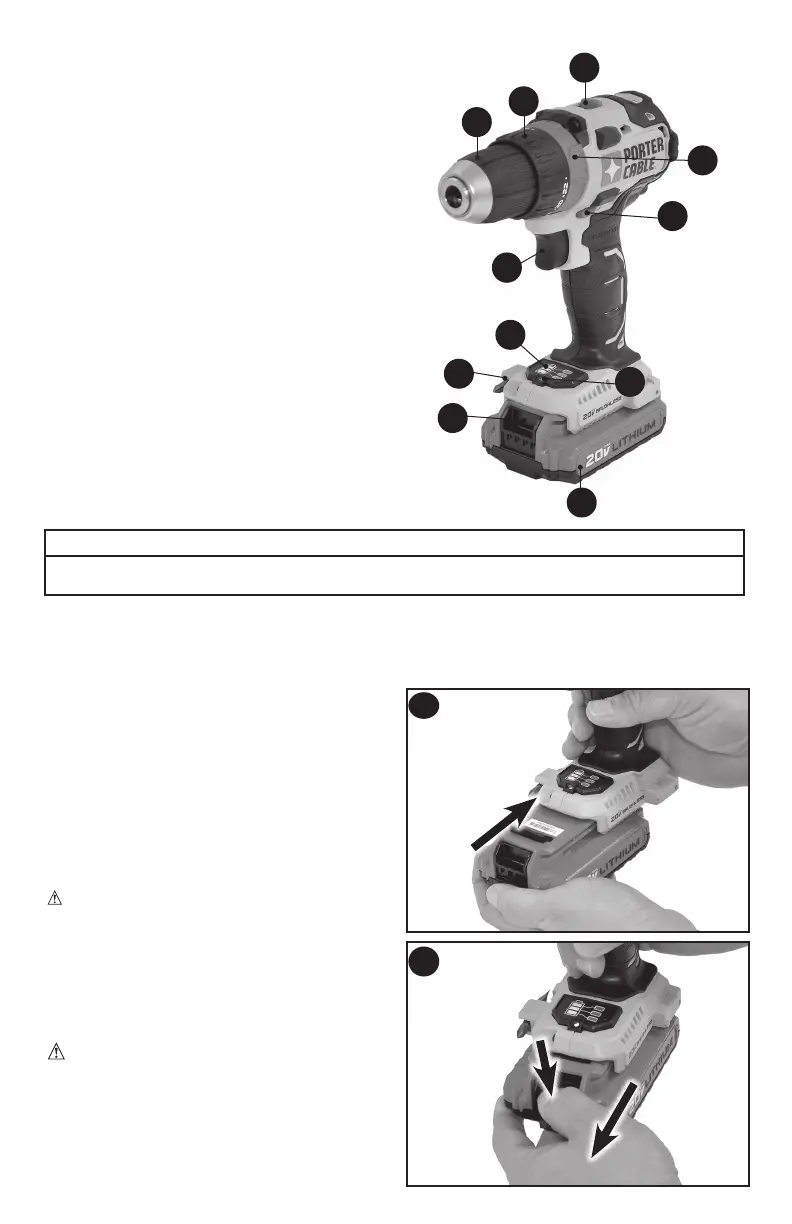

DESCRIPTION FONCTIONNELLE
Figure A
1. Gâchette
2. Bouton de marche avant/arrière
3. Bague de réglage de couple
4. Bague de réglage de mode
5. Sélecteur d’engrenage à deux vitesses
6. Mandrin automatique
7. Bloc-piles
8. Bouton de libération du bloc-piles
9. Témoin de charge du bloc-piles
10. Lampe de travail DEL
11. Porte-embouts
2
1
3
6
7
9
8
5
4
11
10
C
B
