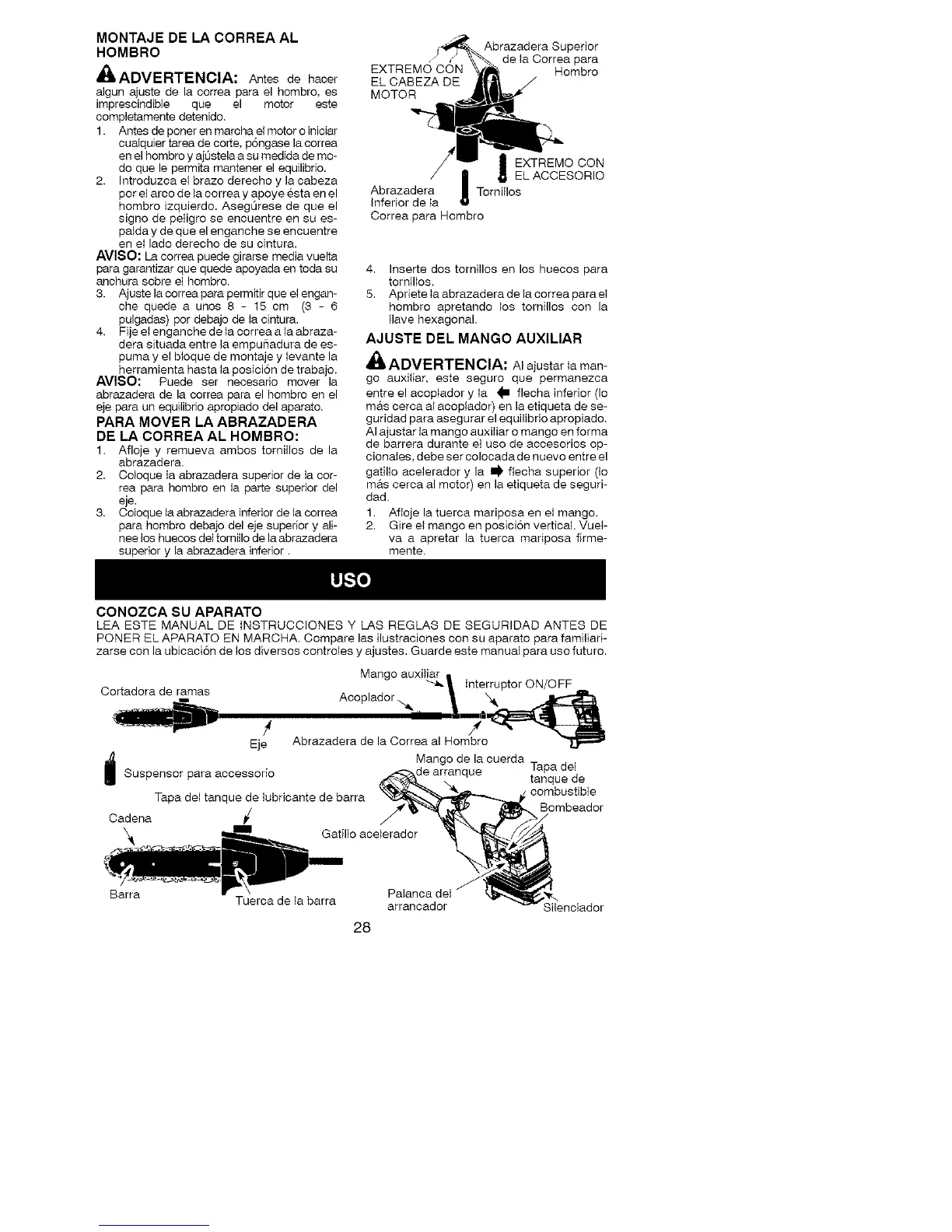

MONTAJE DE LA CORREA AL
HOMBRO
_kADVERTENCIA: Antes de hacer
a]gun ajuste de la correa para el hombro, es
imprescindible que el motor este
completamente detenido.
1. Antes de poner en marcha el motor o iniciar
cuaIquier tarea de corte, p6ngase la correa
en el hombro y aj0stela a su medida de mo-
do que le permita mantener el equilibrio.
2. letroduzca el brazo derecho y la cabeza
por el arco de la correa y apoye esta en el
hombro izquierdo. AsegOrese de que el
signo de peligro se encuentre en su es-
palda y de que el enganche se encuentre
en el lado derecho de su ch_tura.
AVISO: La correa puede girarse media vuelta
para garantizar que quede apoyada en toda su
anchura sobre el hombro.
3. Ajuste la correa para permitir que el engan-
che quede a unos 8 - 15 cm (3 - 6
pulgadas) por debajo de la cintura.
4. Fije eI enganche de ta correa a la abraza-
dera situada entre la empu_adura de es-
puma y el bloque de montaje y levante la
herramienta hasta la posici6n de trabajo.
AVlSO: Puede ser necesario mover la
abrazadera de la correa para el hombro en el
eje para un equilibfio apropiado del aparato.
PARA MOVER LA ABRAZADERA
DE LA CORREA AL HOMBRO:
1. Afloje y remueva ambos tomillos de la
abrazadera.
2. CoIoque _aabrazadera superior de la cor-
rea para hombro en la parte superior del
eje.
3. Coloque la abrazadera inferior de la correa
para hombro debajo del eje superior y ali-
nee los huecos del tornillo de la abrazadera
superior y la abrazadera inferior.
CONOZCASUAPARATO
EXTREMO CON
EL CABEZA DE
MOTOR
Abrazadera Superior
de la Correa para
Hombro
I EXTREMO CON
EL ACCESORIO
Abrazadera Tornillos
Inferior de ia
Correa para Hombro
4. Inserte dos torniilos en los huecos para
torniflos.
5. Apfiete Ia abrazadera de la correa para et
hombro apretando los tornillos con la
Ilave hexagonal.
AJUSTE DEL MANGO AUXILIAR
_' ADVERTEN ClA: AI ajustar ia man-
go auxiliar, este seguro que permanezca
entre el acoplador y la _ flecha inferior (Io
mas cerca al acoplador) en la etiqueta de se-
guridad para asegurar el equilibrio apropiado.
AI ajustar la mango auxiliar o mango en forma
de barrera durante el uso de accesorios op-
cionales, debe ser colocada de nuevo entre el
gatillo acelerador y la I_ flecha superior (Io
m#.s cerca al motor) en la etiqueta de seguri-
dad.
1. Afloje la tuerca mariposa en el mango.
2. Gire el mango en posicion vertical. Vuel-
va a apretar la tuerca mariposa firme-
mente.
LEA ESTE MANUAL DE INSTRUCCIONES Y I-AS REGLAS DE SEGURIDAD ANTES DE
PONER EL APARATO EN MARCHA. Compare las ilustraciones con su aparato para familiari-
zarse con la ubicaci6n de los diversos coetroles y ajustes. G uarde este manual para uso futuro.
Cortadora de ramas
4
Eje
Suspensor para accessorio
Mango auxilia[,. Interruptor ON/OFF
Acoplador _ X_k
/
Abrazadera de la Correa al Hombro
Mango de la cuerda Tapa del
tanque de
Tapa del tanque de lubricante de barra
Cadena / S
Gatillo acelerador
Bombeador
Barra
Tuerca de la barra arranoador
28
