Powermate PCV43.2 - Montaje

¿Preguntas? Llamar gratuitamente al 1-800-737-2112 Copyright © 2018 MAT Engine Technologies, LLC
SP - 7

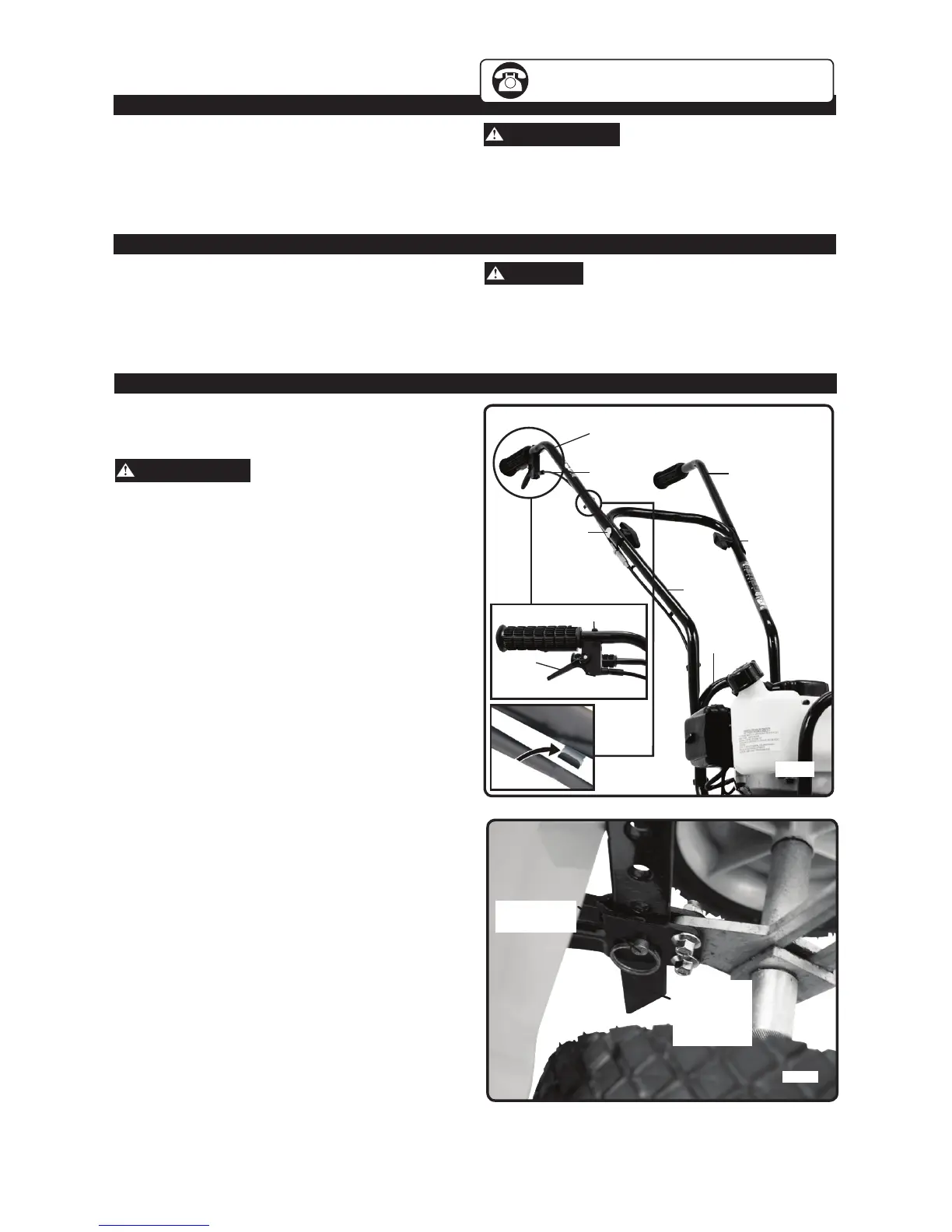

Fig. 2
Estaca de
arrastre
orientada
hacia abajo
Pasador de
detención
1. Colocar la motoazada en posición vertical, con las
azadas y las ruedas sobre una superficie dura a nivel.
Se deben colocar las ruedas en la posición más baja.
ADVERTENCIA
NO colocar la motoazada en una superficie elevada de
donde pueda caer y causar daños materiales o lesiones
personales.
2. Instalar el asidero intermedio en el asidero inferior con
los dos pernos y tuercas de orejeta. Véase la Figura 1.
Apretar firmemente, a mano, las tuercas de orejeta.
3. Instalar los asideros superiores en el asidero intermedio
con los dos pernos y tuercas de orejeta restantes.
Véase la Figura 1.
4. Con el tornillo, montar el interruptor de encendido y el
gatillo del regulador en el asidero superior derecho.
Utilizar la llave incluida. Véase la Figura 1.
5. La estaca de arrastre se envía con la punta orientada
hacia arriba. Para labrado, retirar el pasador de
detención e invertir la posición vertical de la estaca
de arrastre para que la punta esté orientada hacia
abajo. Reinsertar el pasador
de detención. Véase la Figura 2.
6. Fijar el cable del regulador sobre el asidero, utilizando
CINCO bridas de retención metálicas ya instaladas
sobre el asidero.Refiérase a la Figura 1.
NOTA: Utilizar las bridas de retención metálicas para fijar
el cable del regulador, pero utilizar sólo una atadura para
cables para fijar el cable de encendido.
Montaje
• Guarde todas las instrucciones
• Asidero intermedio (1)
• Asideros superiores (2)
• Tuercas de orejetas y pernos (4 de c/u)
• Ataduras para cables (3)
• Manual de operación (1)
• Envase de aceite para motores de dos tiempos, 2.6 onzas (1)
ADVERTENCIA
No operar la motoazada si ésta está dañada o no montada
de manera segura o completa.
1. Sacar todas las piezas y componentes del embalaje.
2. Cortar las cuatro esquinas verticales con una cuchilla
multiuso. Colocar los costados de la caja sobre el piso,
alrededor de la motoazada.
3. Retirar todos los componentes internos y el embalaje.
Fig. 1
Asidero
inferior
Asidero
intermedio
Asidero
superior
izquierdo
Asidero superior
derecho
Tuerca de
orejetas
Perno
Cable del
regulador
Tornillo
Gatillo
del
regulador
Piezas incluidas con la motoazada
Si se necesita ayuda o hacen falta piezas, LLAMAR
GRATUITAMENTE AL: 1-800-737-2112
Cómo sacar la motoazada de la caja
CUIDADO
Tener cuidado al sacar piezas para no dañar ningún cable o
alambre instalado en las piezas.
4. Rodar la unidad para sacarla de la caja y colocarla en una
superficie plana y sólida.
Cómo armar los asideros y la estaca de arrastre
