INSTALACION DEL JUEGO DE TRANSPORT
INSTALACION DEL JUEGO DE TRANSPORT
Línea Directa 1-800-445-1805
NUMERO de PARTE de JUEGO de TRANSPORT: 0071536
HERRAMIENTAS NECESARIAS: Llave de 10x13 mm, llave Allen de 5 mm (provistas en el kit de herramientas), bloque(s)
de madera, mínimo de 6” de alto. Consulte la lista de partes en las páginas 43.

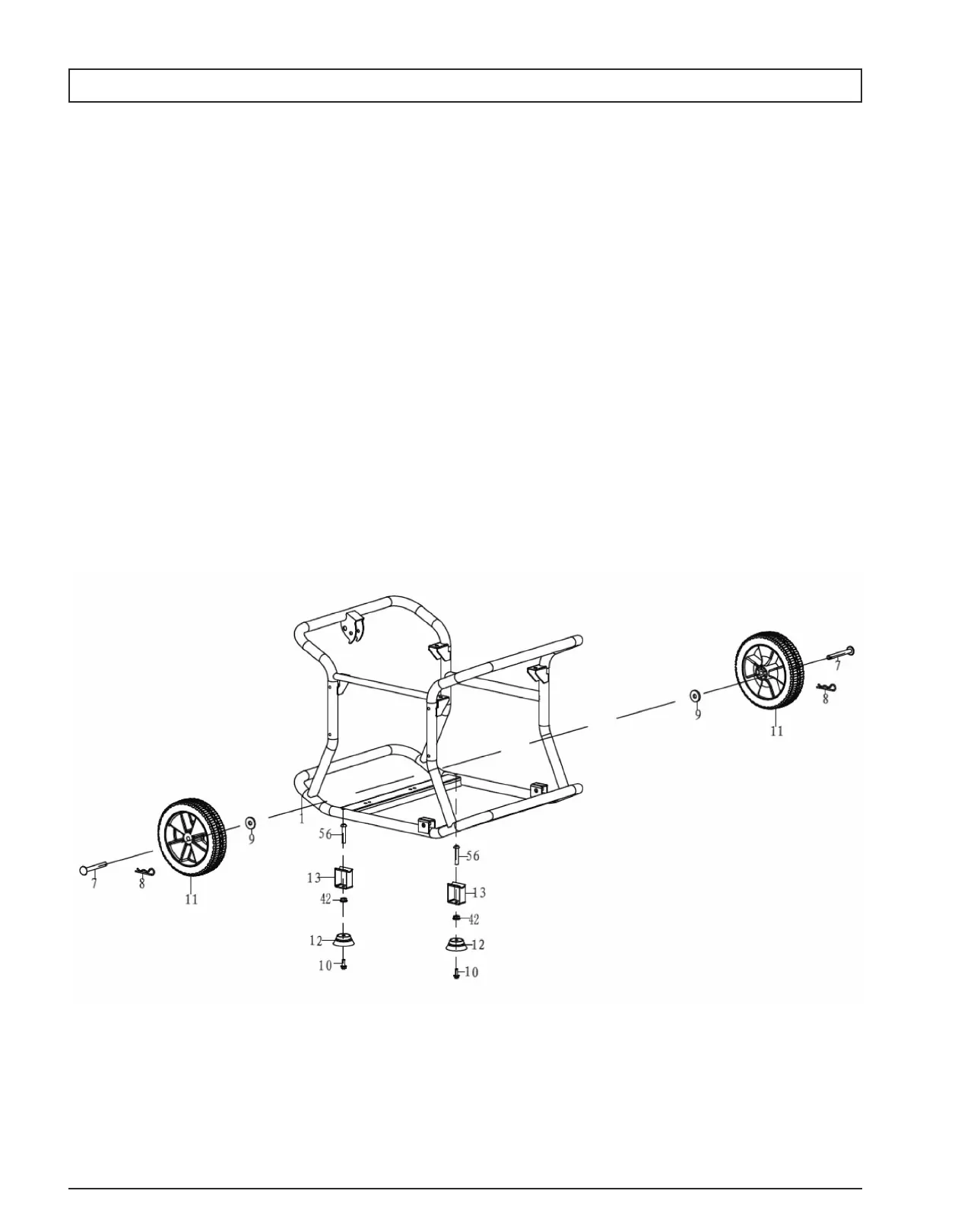

INSTALACIÓN DE LAS RUEDAS
1. Bloquee arriba el fin de alternador del generador para instalar juego de rueda.
2. Deslice la rueda (artículo 11) y espaciador (artículo 9) en el eje (artículo 7).
3. Deslice el eje a través del soporte de eje en el transportador, colocando el lado descentrado del centro de la rueda en
contra del soporte.
4. Ajuste la rueda al eje con el pasador (artículo 8).
5. Repita el procedimiento anterior para la otra rueda.
INSTALACION DEL PIE
1. Bloquee el lado del motor del generador, ensamble la espaciador (artículo 13) y pie (artículo 12) con una perno de M6 x 25
(artículo 10) y el tuerca nyloc M6 (artículo 42). Montar el espaciador pie y pie al portador (alinear con los agujeros en la
tubería) con un M8 x 65 perno (artículo 56).
2. Repita el procedimiento anterior para la otra pie.
