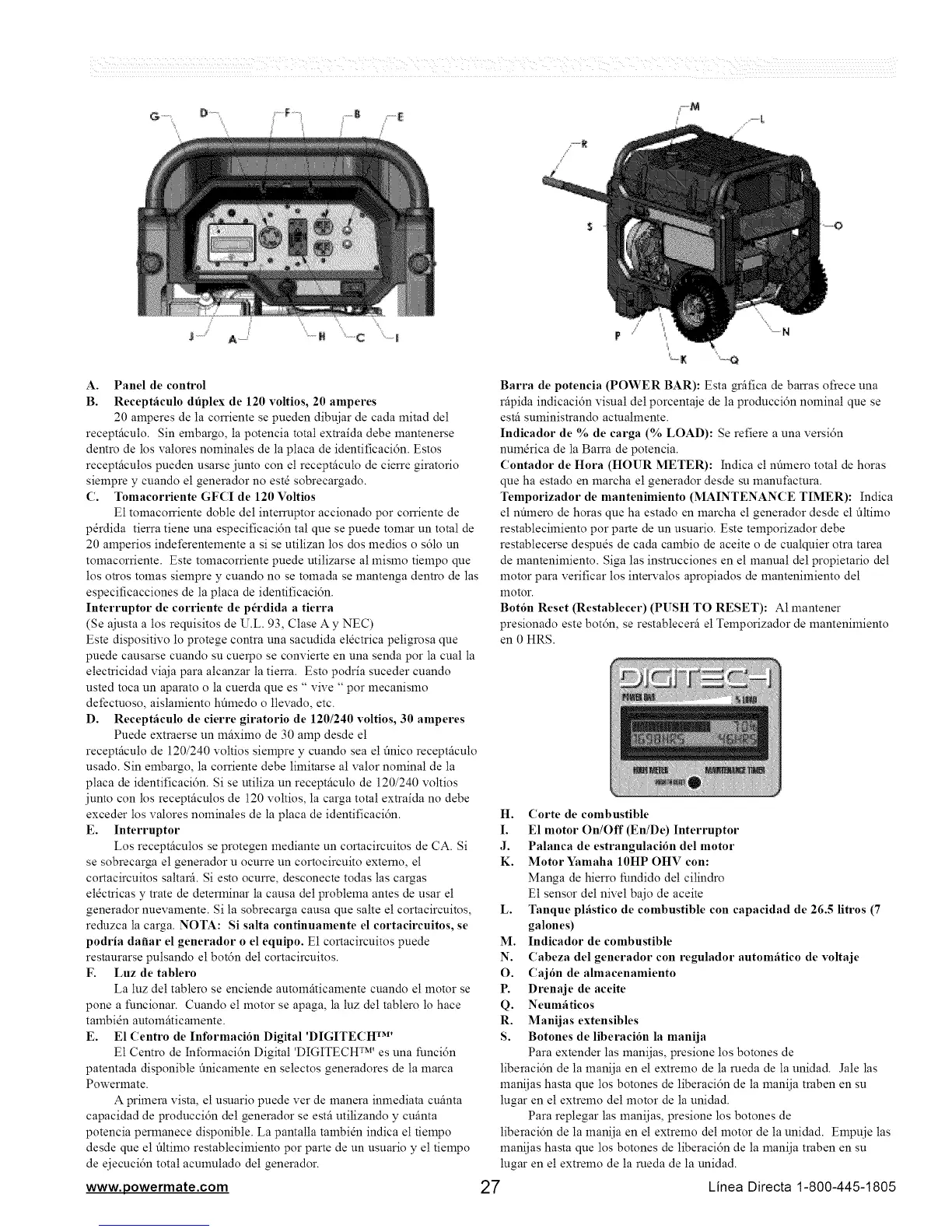

4_ A .....H .......L P /
A. Panel de control
B. Receptficulo dtiplex de 120 voltios, 20 amperes
20 amperes de la corriente se pueden dibujar de cada mitad del
receptficulo. Sin embargo, la potencia total extraida debe mantenerse
dentro de los valores nominales de la placa de identificaci6n. Estos
receptficutos pueden usarse junto con el receptficulo de cierre giratorio
siempre y cuando et generador no est6 sobrecargado.
C. Tomacorriente GFCI de 120 Voltios
E1 tomacorriente done del interruptor accionado por corriente de
p@dida tierra tiene una especificacidn tal que se puede tomar un total de
20 amperios indeferentelnente a si se utilizan los dos medios o s61o un
tomacorriente. Este tomacorriente puede utilizarse al mislno tiempo que
los otros tomas sielnpre y cuando no se tomada se mantenga dentro de las
especificacciones de la placa de identificacidn.
Interruptor de corriente de p6rdida a tierra
(Se ajusta a los requisitos de U.L. 93, Clase A y NEC)
Este dispositivo lo protege contra una sacudida el&trica peligrosa que
puede causarse cuando su cuerpo se convierte en una senda por la cual la
electricidad viaja para alcanzar la tierra. Esto podria suceder cuando
usted toca un aparato o la cuerda que es " vive " por mecanislno
defectuoso, aislamiento hfimedo o llevado, etc.
D. Receptficulo de cierre giratorio de 120/240 voltios, 30 amperes
Puede extraerse un mfixilno de 30 amp desde el
receptficulo de 120/240 voltios sielnpre y cuando sea el finico receptficulo
usado. Sin embargo, la corriente debe lilnitarse al valor nominal de la
placa de identificacidn. Si se utiliza un receptficulo de 120/240 voltios
junto con los receptficutos de 120 voltios, la carga total extraida no debe
exceder los valores nominales de la placa de identificacidn.
E. Interruptor
Los receptficutos se protegen mediante un cortacircuitos de CA. Si
se sobrecarga el generador u ocurre un cortocircuito externo, el
cortacircuitos saltarfi. Si esto ocurre, desconecte todas las cargas
el&tricas y trate de determinar la causa del probtema antes de usar el
generador nuevamente. Si la sobrecarga causa que salte et cortacircuitos,
reduzca la carga. NOTA: Si sara continuamente el cortacircuitos, se
podria da_ar el generador o el equipo. E1 cortacircuitos puede
restaurarse pulsando el botdn del cortacircuitos.
F. Luz de tablero
La luz del tabtero se enciende automfiticamente cuando et motor se
pone a funcionar. Cuando et motor se apaga, la luz del tabtero lo hace
tambidn automfiticamente.
E. E1 Centro de Informaci6n Digital 'DIGITECH xM'
Et Centro de Inforlnacidn Digital 'DIGITECH TM' es una funcidn
patentada disponibte finicamente en selectos generadores de la marca
Powerlnate.
A prilnera vista, el usuario puede ver de manera inmediata cufinta
capacidad de produccidn del generador se estfi utilizando y cufinta
potencia permanece disponible. La pantalta tambidn indica el tiempo
desde que el filtilno restablecilniento por parte de un usuario y et tielnpo
de ejecucidn total acumutado del generador.
www.powermate.com
........N
Barra de potencia (POWER BAR): Esta grfifica de barras ofrece una
rfipida indicacidn visual del porcentaje de la produccidn nominal que se
estfi suministrando actuahnente.
Indicador de % de carga (% LOAD): Se refiere a una versidn
num&ica de la Barra de potencia.
Contador de Hora (HOUR METER): Indica el n_mero total de horas
que ha estado en marcha el generador desde su manufactura.
Temporizador de mantenimiento (MAINTENANCE TIMER): Indica
el nfimero de horas que ha estado en marcha el generador desde el filtilno
restablecimiento por parte de un usuario. Este temporizador debe
restabtecerse despu& de cada cambio de aceite o de cualquier otra tarea
de mantenilniento. Siga las instmcciones en el manual del propietario del
motor para verificar los intervalos apropiados de mantenilniento del
motor.
Bot6n Reset (Restablecer) (PUSH TO RESET): A1 mantener
presionado este botdn, se restablecerfi el Telnporizador de mantenilniento
en 0 HRS.
H. Corte de combustible
I. E1 motor On/Off (En/De) Interruptor
J. Palanca de estrangulaci6n del motor
K. Motor Yamaha 10HP OHV con:
Manga de hierro fundido del ciliudro
Et sensor del nivel bajo de aceite
L. Tanque plfistico de combustible con capacidad de 26.5 litros (7
galones)
M. Indicador de combustible
N. Cabeza del generador con regulador automfitico de voltaje
O. Caj6n de almacenamiento
P. Drenaje de aceite
Q. Neumfiticos
R. Manijas extensibles
S. Botones de liberaci6n la manija
Para extender las manijas, presione los botones de
liberacidn de la manija en el extremo de la rueda de la unidad. Jale las
manijas hasta que los botones de liberacidn de la manija traben en su
lugar en el extrelno del motor de la unidad.
Para replegar las manijas, presione los botones de
liberacidn de la manija en el extrelno del motor de la unidad. Empuje las
manijas hasta que los botones de liberacidn de la manija traben en su
lugar en et extrelno de la rueda de la unidad.
27 kinea Directa 1-800-445-1805
