31
Questions? Appelez sans frais à : 1-800-737-2112 Copyright © 2012 MAT Engine Technologies, LLC
Spécifications du produit
• Conservez ces directives
Pièces et caractéristiques
Poids de l’unité. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70 kg (154 lb)
Largeur de labourage. . . . . . . . . . . . . . . . . . . . . . 45,7 cm (18 po)
Profondeurs de labourage . . . . . . . . . . . . . Jusqu’à 15,2 cm (6 po)
Diamètre de dent . . . . . . . . . . . . . . . . . . . . . . . . . . 27,9 cm (11 po)
Type d’essence . . . . . . . . . . . . . . . . . . . . Régulière sans plomb –
indice d’octane 87 (min.)
Capacité d’essence . . . . . . . . . . . . . . . . . . . 3.3 litre (3.5 pinte US)
Type d’huile moteur (API SG-SL) . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10W-30 is recommended for all service temperatures.
See page (36) for additional information.
Capacité d’huile moteur . . . . . . . . . . . . . . . . . . .600 ml (20 oz US)
Type d’huile à transmission . . . . . . . . . . . . . . . . . . . SAE 90W-140
Capacité d’huile à transmission . . . . . . . . . . . . .900 ml (30 oz US)
Bougie d’allumage . . . . . . . . . . . . . . . . . . . . . . . . . . . Torch F7RTC
Écartement d’électrode – Bougie d’allumage. . . . . . . . . . . . . . . . . .
0.7-0.8 mm (0.028-0.031 po)
1. Dents
2. Protecteur de dents
3. Roues
4. Goupilles de sécurité pour roués
5. Silencieux
6. Filtre à air
7. Poignée du lanceur à rappel
8. Bougie d’allumage /
Câble de bougie d’allumage
9. Barre de recouvrement
10. Contrôle d’accélérateur
11. Soupape de combustible
«ON/OFF»
12. Contrôle de l’étrangleur
13. Interrupteur «ON/OFF»
14. Bouchon du réservoir de
combustible
15. Jauge d’huile graduée
16. Levier avant
17. Levier arrière
18. Poignée avant
Type de moteur . . . . . . . . . . . . . . . . .4 temps, à soupapes en tête
Cylindrée du moteur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 196cc
Vitesse de moteur (à plein régime) . . . . . . . . 3600 tours / minute
Vitesse de moteur (au ralenti) .............2100 tours / minute
Couple nominal .......... Couple brut de 13.01 Nm / 9.6 pi-lb,
selon SAE J1940
Diamètre d’alésage x Course de piston. . . . . . . . . . . . . . . . . . . . . .
68 x 54 mm (2.7 x 2.13 po)
Jeu – Soupape d’admission. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0.10 - 0.15 mm (0.004 - 0.006 po)
Jeu – Soupape d’échappement . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0.15 - 0.20 mm (0.006 - 0.008 po)
Angle d’allumage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 Degrés
Dimension de pneu .......13x5.00-6 Bande de roulement direc-
tionnelle de tracteur
Pression de pneu . . . . . . . . . . . . . . . . . . . . . 20 psi min/30 psi max

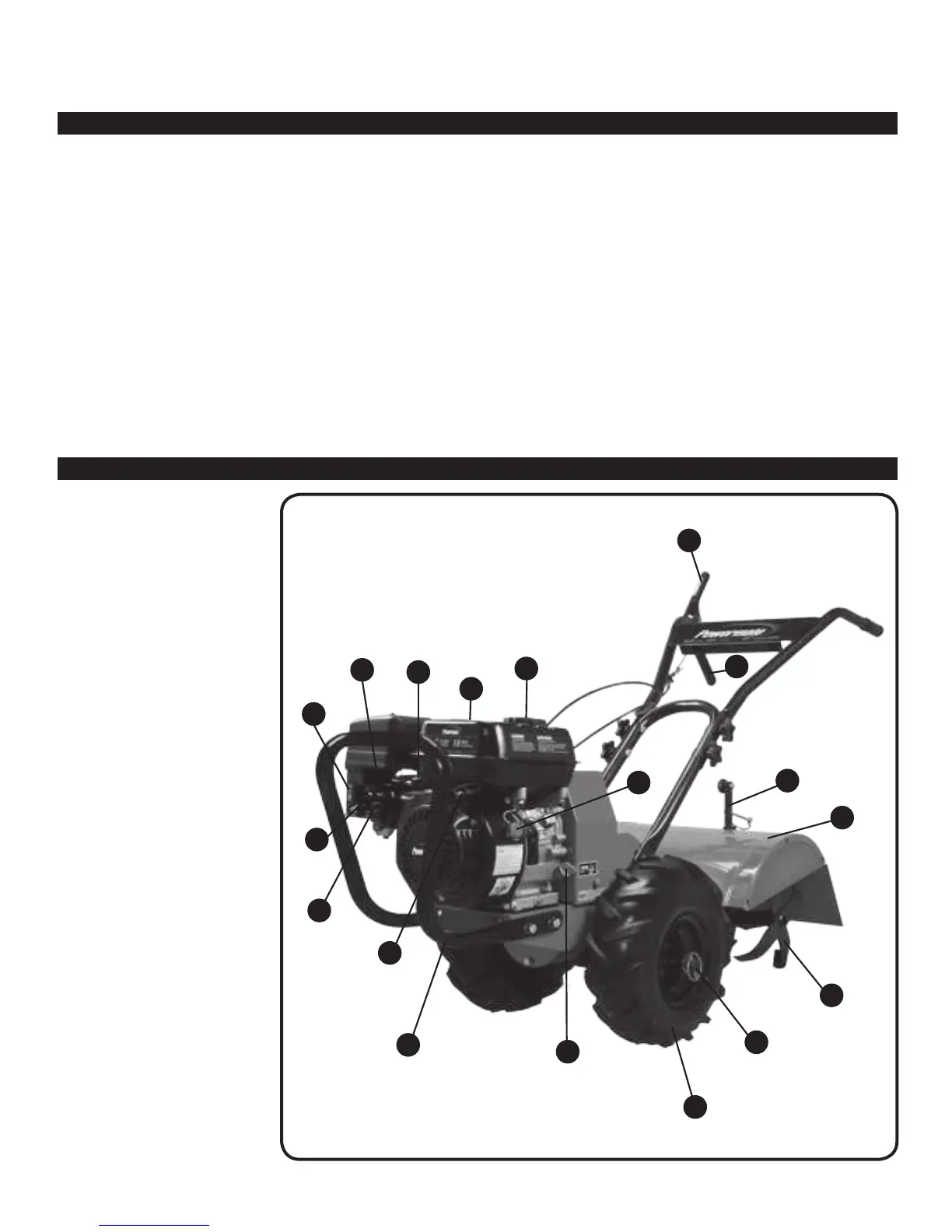

Figure 1
9
1
2
10
3
4
5
6
7
8
11
13
15
14
16
17
12
18
