Assemblage (Suite)
• Conservez ces directives
Si vous avez besoin d’assistance ou devez trouver des pièces
manquantes, APPELEZ SANS FRAIS : 1-800-737-2112.

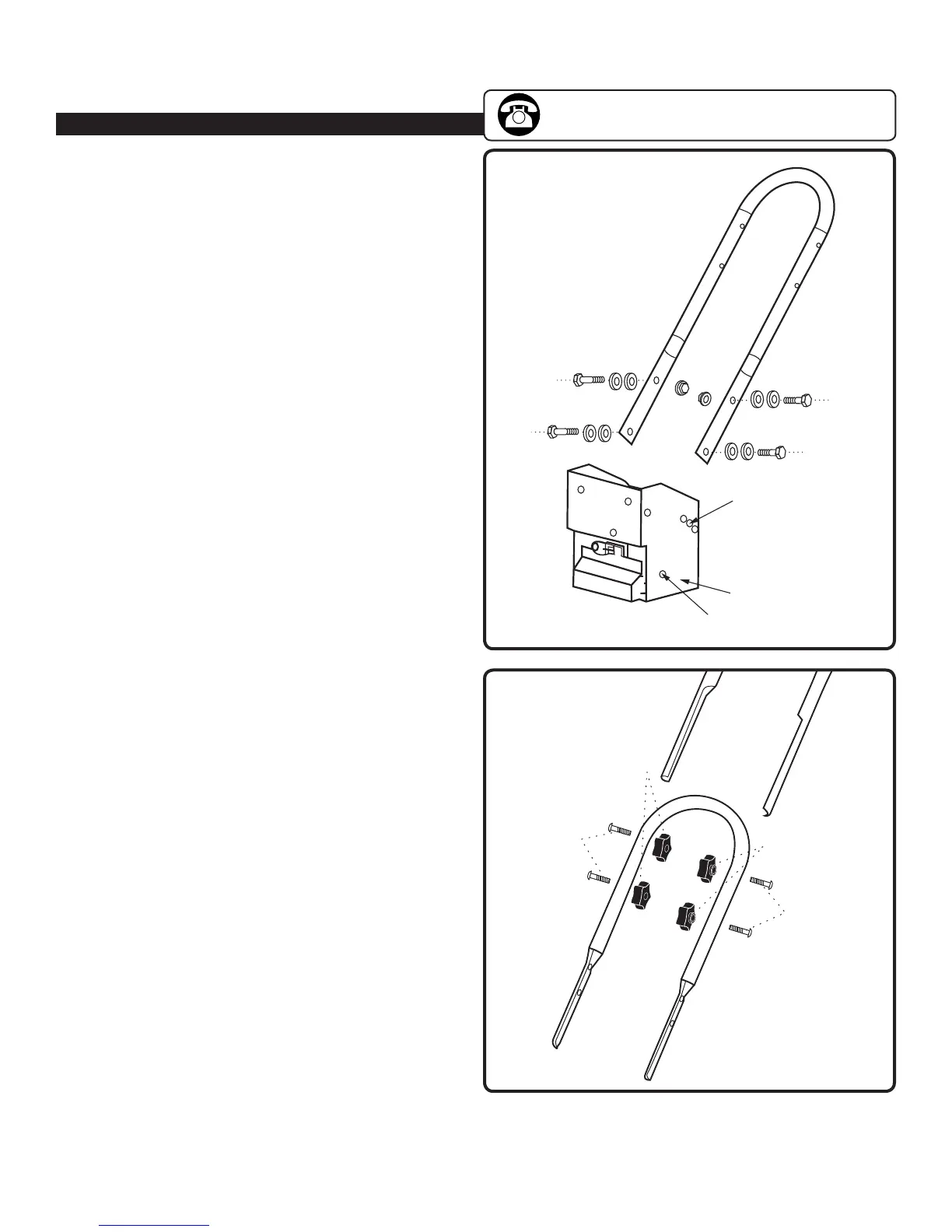

FIXEZ LE GUIDON INFÉRIEUR (Voir Illust. 4)
1. Desserrez les boulons du guidon inférieur.
2. Alignez les orifices du guidon inférieur aux orifices de
réglage de hauteur moyenne du couvercle de transmission
et installez des boulons à embase M10 x 25 mm, contre-écrous
et écrous. Resserrez les quatre boulons à ce moment-ci.
FIXER LE GUIDON SUPÉRIEUR (Voir Illust. 5)
1. Glissez le guidon supérieur vers le bas, par-dessus le
 guidoninférieuretalignezlesorices.
2.Insérezlesboulonsdeselledanslesoricestelqu’illustré
 etxez-lesenplaceàl’aidedesboutonsdeguidons.
3. Resserrez fermement les boutons de guidons.
FIXER LA POIGNÉE AVANT (Voir Illust. 1)
1. Glissez la poignée avant sur la partie extérieure de la
 structuredebaseetalignezlesorices.
2. Installez les quatre boulons M8 x 25 mm, rondelles plates
et contre-écrous. Resserrez fermement.
.
.
Boulons
de selle
Boulons
de selle
Boutons de
guidons
Boutons de
guidons
Figure 5
Couvercle de
transmission
Orices de
réglage de
hauteur
Orices inférieurs
Figure 4
