Montaje (Continuación)
• Conserve todas las instrucciones
Si se necesita ayuda o falta alguna pieza, LLAMAR
GRATUITAMENTE AL: 1-800-737-2112.

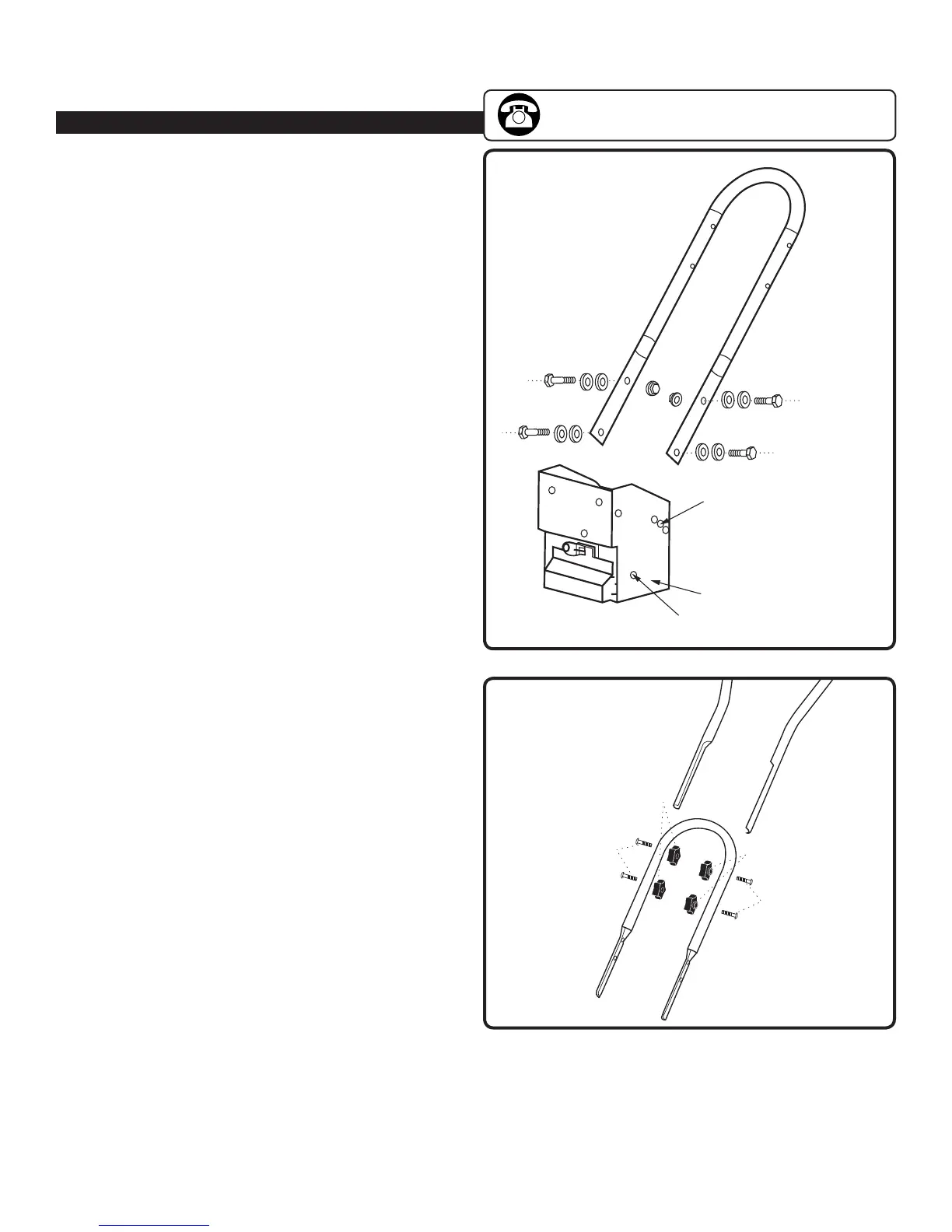

INSTALAR EL ASIDERO INFERIOR (véaselagura4)
1.Aojarlospernosdelasideroinferior.
2. Alinear los agujeros del asidero inferior con los
agujeros medios de ajuste de la altura en la carcasa de
la transmisión e instalar los pernos de cabeza con
reborde M10 x 25 mm, las arandelas de seguridad y las
tuercas. Apretar los cuatro pernos en este paso.
INSTALAR EL ASIDERO SUPERIOR (véaselagura5)
1. Deslizar el asidero superior sobre el asidero inferior y
alinear los agujeros.
2. Insertar los pernos curvos en los agujeros como se
muestra y asegurarlos con las perillas del asidero.
3. Apretar las perillas ajustadamente.
INSTALAR EL ASIDERO FRONTAL (véaselagura1)
1. Deslizar el asidero frontal sobre el exterior del bastidor
de base y alinear los agujeros.
2. Instalar los cuatro pernos M8 x 25 mm, arandelas planas
y contratuercas; apretarlos ajustadamente.
Pernos de montura
Pernos de montura
Perillas de asidero
Perillas de asidero
Figura 5
Carcasa de la transmisión
Agujeros para ajustar
la altura
Agujeros inferiores
Figura 4
