PRÉPARATION
Avant de commencer l'assemblage de l'appareil,
assurez-vous que toutes les pièces sont dans
l'emballage. Comparez les pièces à la liste des pièces
et du matériel. Dans le cas où une pièce est manquante
ou endommagée, N'ESSAYEZ PAS d'assembler
l'appareil.
Temps d'assemblage approximatif : 5 minutes
Outil nécessaire pour l'assemblage (non compris) :
Tournevis cruciforme

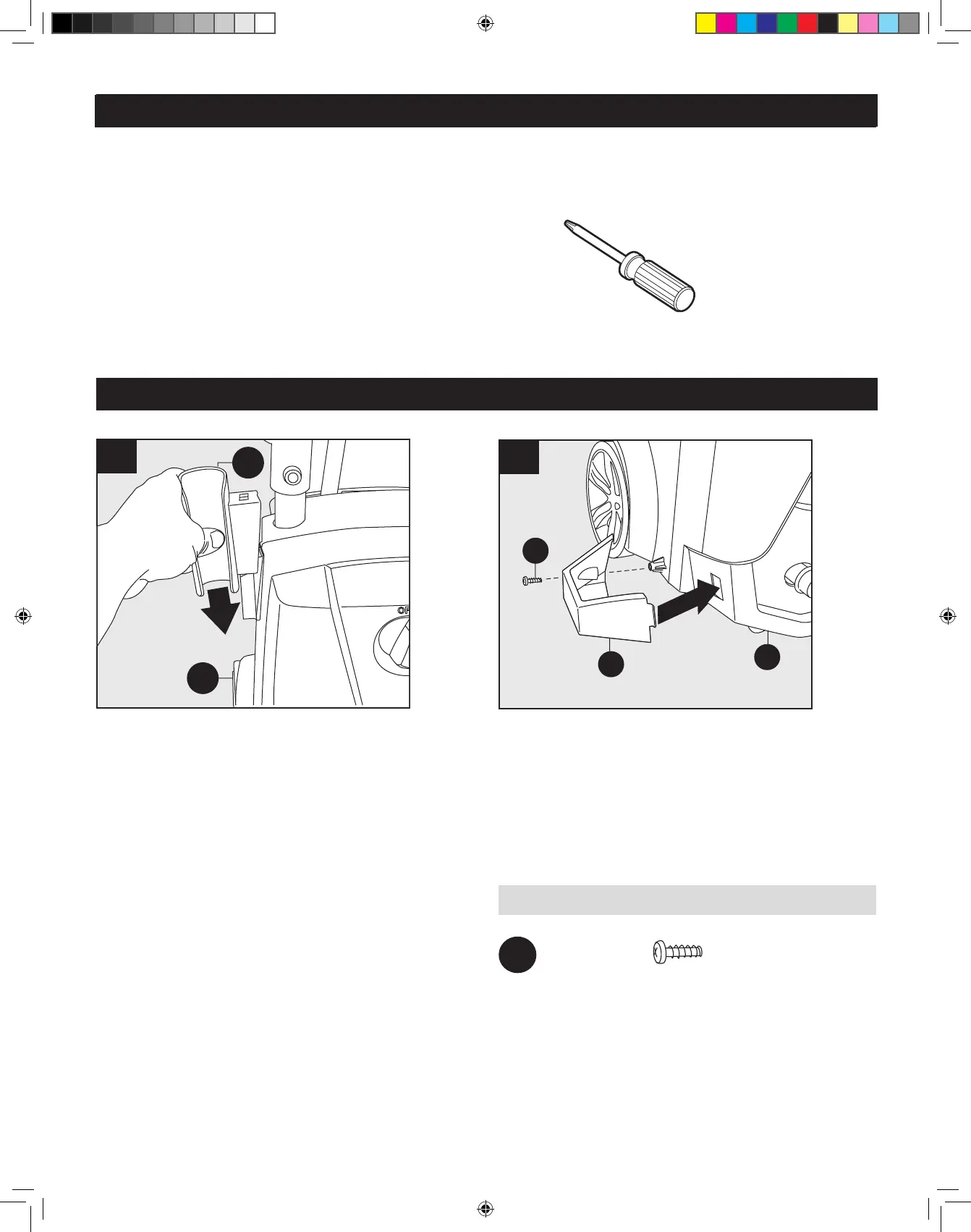

INSTRUCTIONS D'ASSEMBLAGE
PRÉPARATION
Assemblage de l'appareil
Placez l’appareil face contre vous, puis faites glisser
l’étui à pistolet (D) sur le côté gauche de l’appareil (A)
tel qu’illustré.
Remarque : Lorsque le pistolet et la lance sont
assemblé, la buse reste dans son réceptacle.
1
D
A
Vis x 1
AA
2
A
E
AA
Placez l’appareil face contre vous (A). À la base de
l’appareil, côté gauche, insérez la languette du bac à
buse (E) dans l’ouverture. Fixez à l’aide des vis (AA).
Remarque : N’UTILISEZ PAS un tournevis mécanique.
Une fois la vis complètement serrée, vissez-la encore de
quelques degrés dans le sens horaire.
NE SERREZ PAS à l’excès.
Matériel utilisé :
