PREPARATION
PREPARACIÓN
Antes de comenzar el montaje del producto, asegúrese
de que todas las piezas estén presentes. Compare las
piezas con la lista de contenido del paquete y la lista de
aditamentos. Si alguna pieza falta o está dañada, NO intente
montar el producto.
Tiempo de montaje estimado: 5 minutos
Herramientas requeridas para el montaje (no incluidas):
Destornillador Phillips

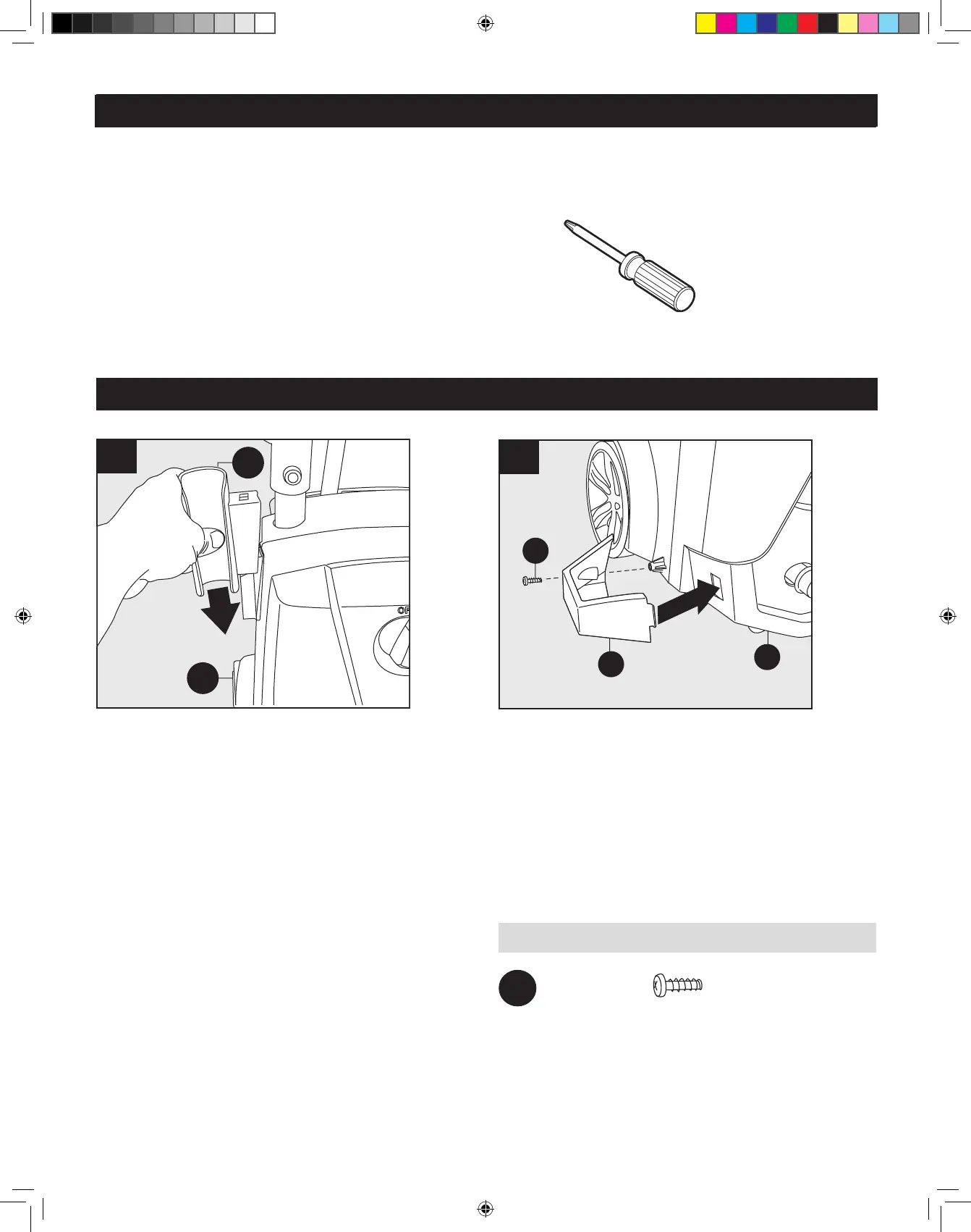

INSTRUCCIONES DE MONTAJE
PREPARACIÓN
Montaje de la unidad de alimentación
Deslice la funda de la pistola rociadora (D) en el lado
izquierdo, estando frente a la unidad de la lavadora a
presión (A).
Nota: Al colocar la pistola con la lanza acoplada, la
boquilla descansará en esta bandeja.
1
D
A
Tornillo x 1
AA
AA
Screw
Qty. 1
2
A
E
AA
Deslice la pestaña en la ranura y atornille la bandeja de
la boquilla (E) en la parte inferior izquierda, estando de
frente, de la unidad de la lavadora a presión (A). Fije con
el tornillo (AA).
Nota: NO utilice un destornillador eléctrico. Cuando el
tornillo esté completamente apretado, de un pequeño
giro nal hacia la derecha del destornillador.
NO apriete demasiado.
Aditamentos que se utilizan:
