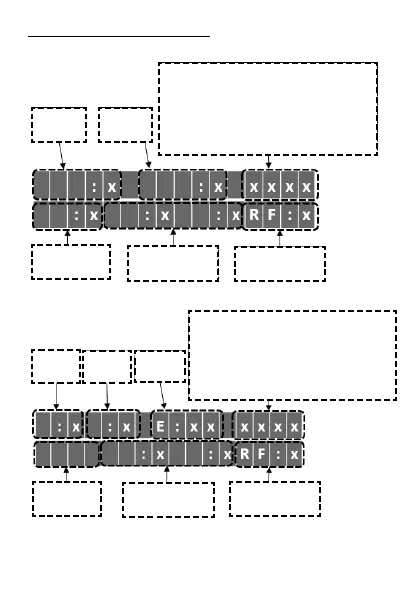

Ecran principal – Contrôle des capteurs
Conguration de l’écran principal pour la n de course analogique
INDICATEUR
CAPTEUR FCA
INDICATEUR
CAPTEUR FCF
INDICATEUR BOÎTIER
INDICATEUR
PHOTOCELLULE
INDICATEUR
TRANSMETTEUR VALIDE
L:XXX → Compteur de la lumière du garage
R:XXX → Compteur de retard dans l’ouverture avec module de
signalisation branché
ST:F → Portail fermé
ST:O → Portail ouvert
ST:S → Portail semi-ouvert
ST:o → Portail cycle d’ouverture
ST:f → Portail cycle de fermeture
POR → Panneau de commande rebranché ou réinitialisé
ST:I → Portail en état d’inversion pour le cycle d’ouverture
ST:L → Verrou électromagnétique déclenché à l’ouverture
F
B C
C
FC
T O
F
C
O F
Conguration de l’écran principal pour la n de course digitale/encodeur
L:XXX → Compteur de la lumière du garage
R:XXX → Compteur de retard dans l’ouverture avec module de
signalisation branché
ST:F → Portail fermé
ST:O → Portail ouvert
ST:S → Portail semi-ouvert
ST:o → Portail cycle d’ouverture
ST:f → Portail cycle de fermeture
POR → Panneau de commande rebranché ou réinitialisé
ST:I → Portail en état d’inversion pour le cycle d’ouverture
ST:L → Verrou électromagnétique déclenché à l’ouverture
INDICATEUR
CAPTEUR
FCA
INDICATEUR
CAPTEUR
FCF
INDICATEUR
BOÎTIER
INDICATEUR
PHOTOCELLULE
INDICATEUR
TRANSMETTEUR VALIDE
O C
C
: x O
A
F
F
INDICATEUR
CAPTEUR
ENCODEUR
