Page 7 of 16
5b
5a
C abinet
C abinet
Door
Locking
S cr ew

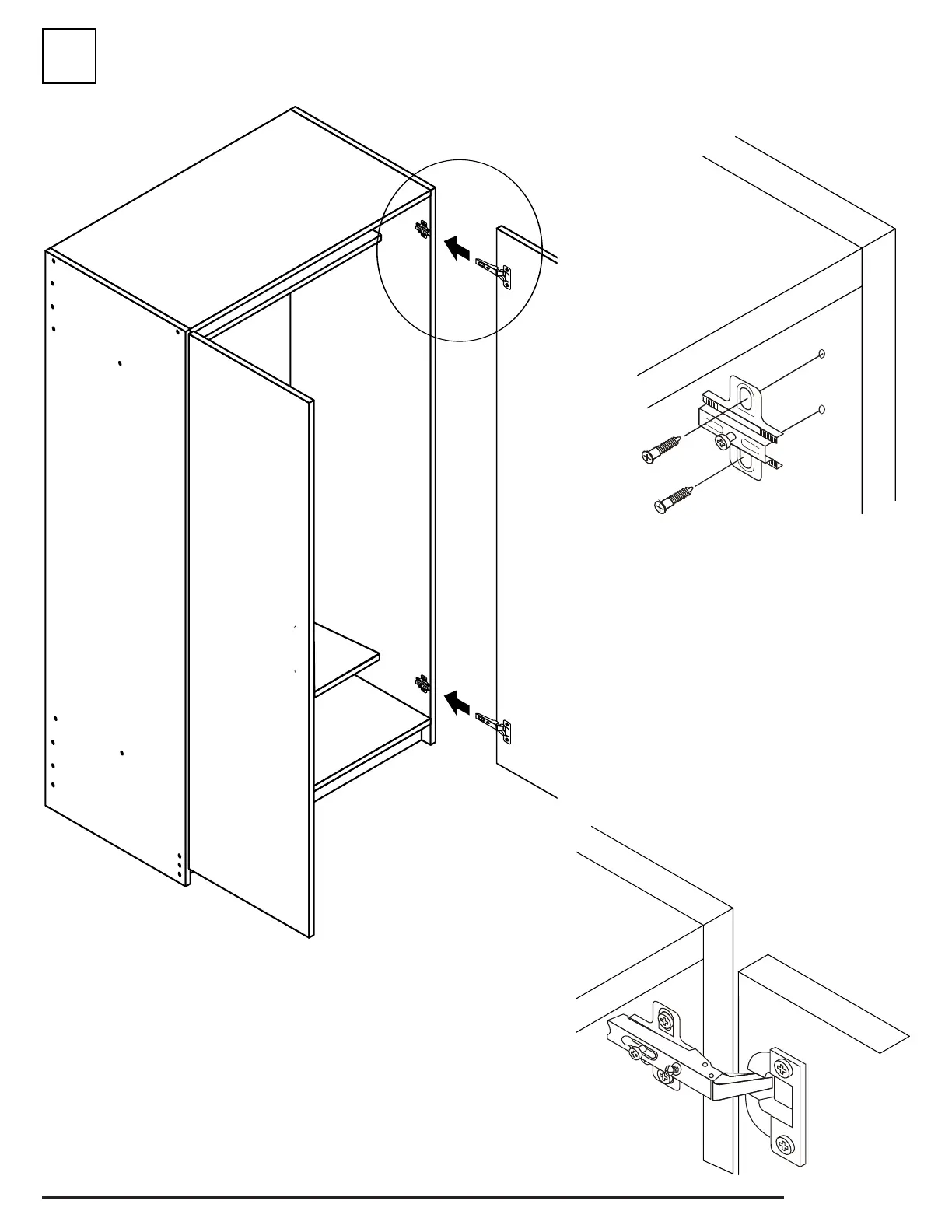

Attach hinge plates using the top and bottom two holes on the Left and Right Sides
Fixer les plaques de charnière en utilisant les deux trous situés en haut et en bas du
côtés gauche et droit de la porte
Slide the hinges over the hinge plates on the
cabinet and tighten the locking screw in the
center of each plate. These hinges are 6 way
adjustable (see instructions on page 9).
Glisser les plaques de charnière sur les
plaques et serrer la vis de verrouillage au
centre de chaque plaque. Ces charnières
sont réglables de 6 façons différentes (voir
les directives à la page 9).
5
