Pro-Form 6.5 X Treadmill Manual Do Utilizador

10

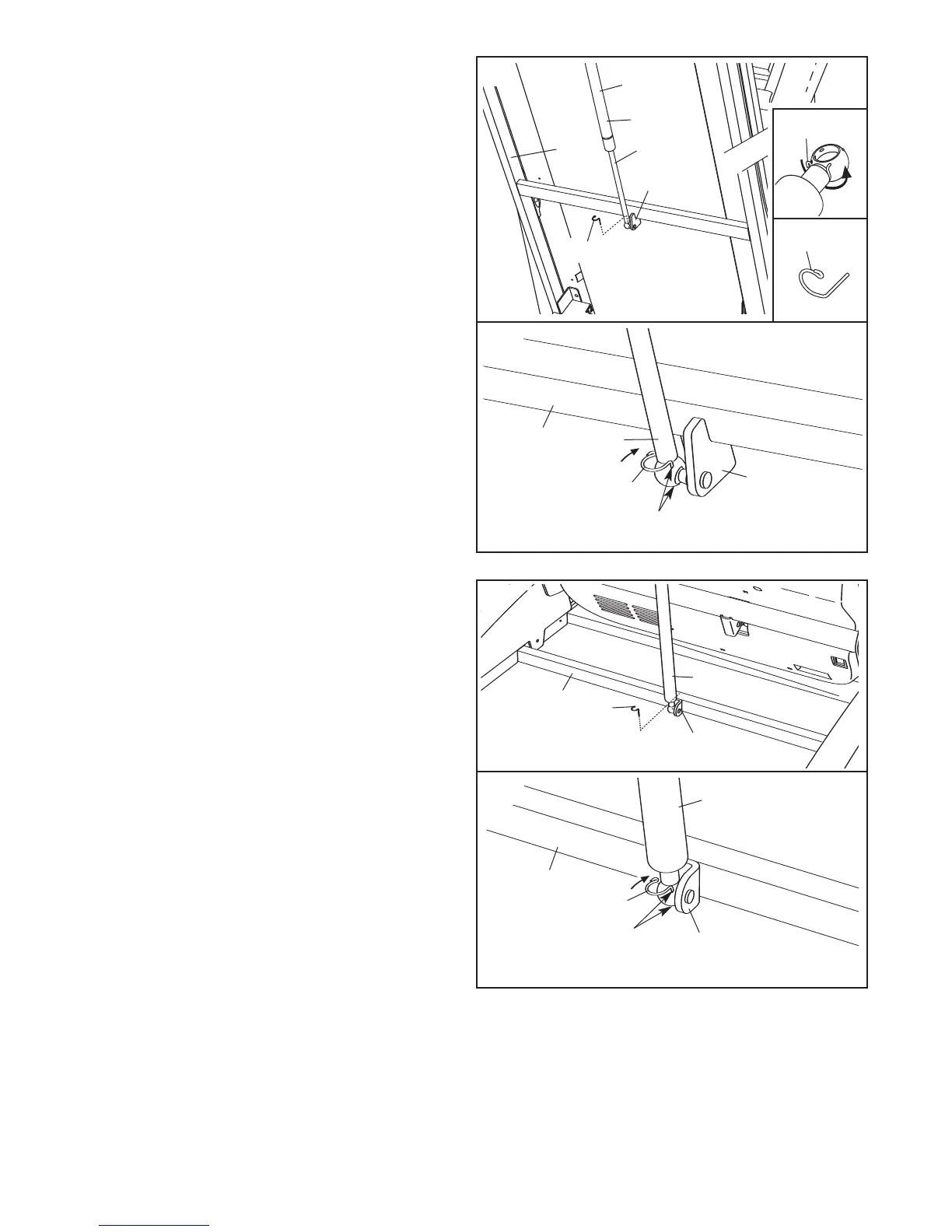

10.Peça a outra pessoa que levante e segure a
Estrutura (74) do tapete rolante.
Identifique o Amortecedor a Gás (99). Note que o
A
mortecedor a Gás tem uma extremidade de cilin-
dro e outra de haste. Veja os dois desenhos pe-
quenos inseridos. Localize o Grampo Clipe do
Amortecedor (98) na extremidade da haste do
Amortecedor a Gás. Usando uma unha ou a ponta
de uma chave de fenda, prima a extremidade do
Grampo Clipe do Amortecedor para o soltar, rode-
o e finalmente puxe-o do Amortecedor a Gás.
Tenha o cuidado de não perder o Grampo
Clipe do Amortecedor. Nota: são incluídos
Grampos Clipes do Amortecedor de substituição.
Seguidamente, segure a extremidade da haste
do Amortecedor a Gás (99) junto ao suporte do
centro da Estrutura (74). Prima a extremidade do
Amortecedor a Gás, tanto quanto possível, con-
tra a bola do suporte.
Veja o desenho 10a. Insira o Grampo Clipe do
Amortecedor (98) nos dois orifícios pequenos indi-
cados na extremidade da haste do Amortecedor a
Gás (99). Depois, rode o ClipeGrampo do Amorte-
cedor até que se prenda ao Amortecedor a Gás.
99
98
99
74
74
Suporte
Cilindro
H
aste
Suporte
10a
10
9
8
98
Orifícios
98
11.Rode a extremidade do cilindro do Amortecedor
a Gás (99) para baixo, para a posição indicada.
Retire o Grampo Clipe do Amortecedor (98) da
extremidade do Amortecedor a Gás.
Seguidamente, alinhe a extremidade do cilindro
do Amortecedor a Gás (99) com o suporte do
centro da Base (48). Prima a extremidade do
Amortecedor a Gás contra a bola do suporte.
Nota: poderá ser necessário mover rodar a
Estrutura (não mostradaapresentada) ligeira-
mente para a frente ou para trás, para alinhar a
extremidade do Amortecedor a Gás com a bola.
Veja o desenho 11a. Insira o Grampo Clipe do
Amortecedor (98) nos dois orifícios pequenos in
-
dicados na extremidade da haste do
Amortecedor a Gás (99). Depois, rode o Grampo
Clipe do Amortecedor até que se prenda ao
Amortecedor a Gás.
Com a ajuda de outra pessoa, pouse a Estrutura
(não mostradaapresentada) no chão.
98
99
99
48
48
Orifícios
98
11a
Suporte
Suporte
11
