16. Certifique-se de que o todas as peças estão devidamente apertadas antes de utilizar o tapete rolante.
Nota: Poderá ter peças extra incluídas. Mantenha as chaves sextavadas incluídas num lugar seguro. A chave
sextavada grande é utilizada para ajustar a cinta de caminhar (veja a página 25). Para proteger o chão ou a
carpete, coloque um tapete debaixo do tapete rolante.

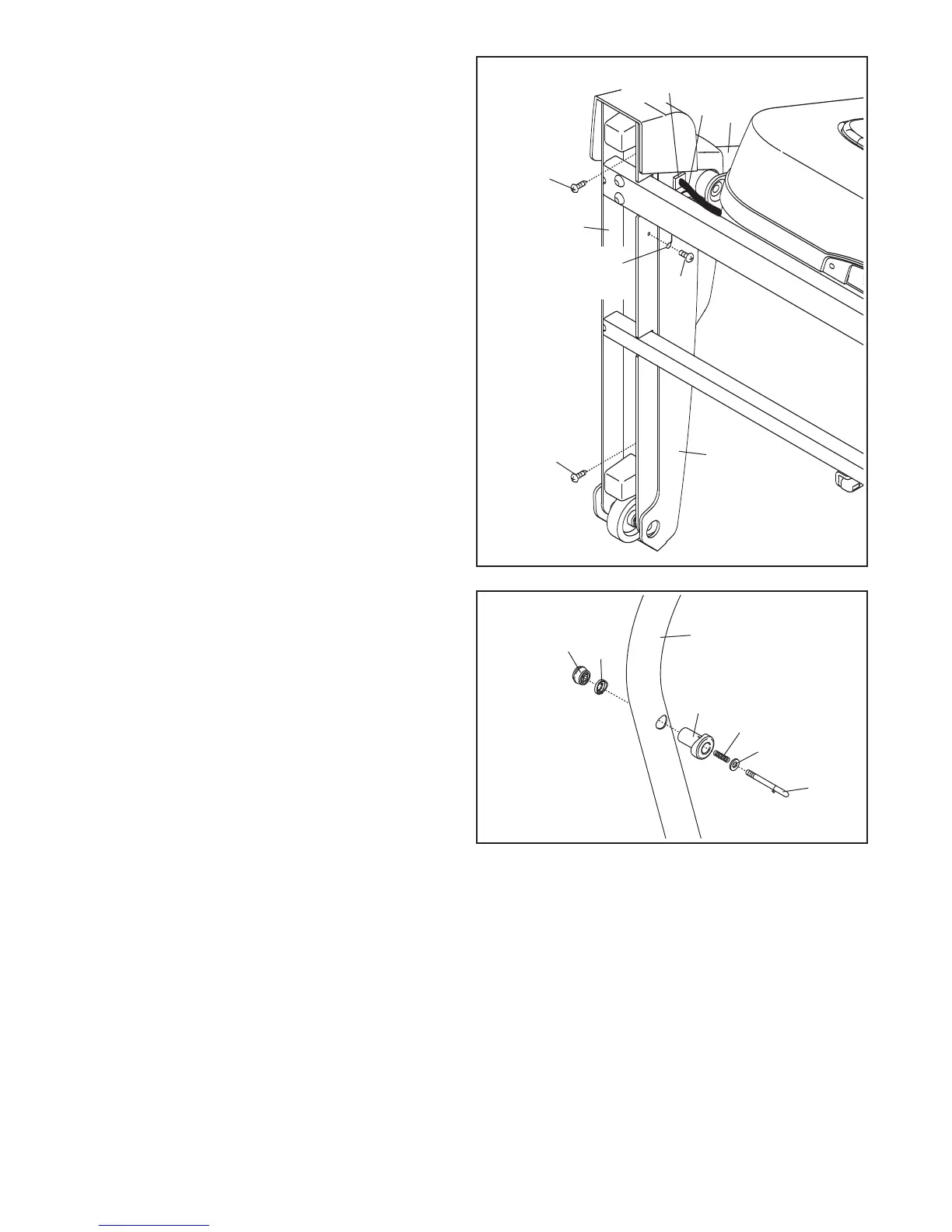

15. Prima a Manga do Bloqueio (30) para a Barra
Vertical Esquerda (31).
Remova o botão do pino. Certifique-se de que a
bucha anilha e a mola estão inseridas no pino.
Insira o pino na Manga do Bloqueio (30) e na
Barra Vertical Esquerda (31). Prima o Encaixe
do Bloqueio (89) no outro lado da Barra Vertical
Esquerda e, em seguida, aperte o botão nova-
mente no pino.
Remova a embalagem de plástico do fundo do
tapete rolante.
15
31
89
30
Botão
Anilha
Mola
Pino
14. Fixe o fio de terra ao Fio da Barra Vertical (28)
pelo orifício indicado na Base (48) com um
P
arafuso Prateado de Terra (11).
E
m seguida, prima o passa-fios indicado para
dentro da Barra Vertical Direita (36).
Fixe a Cobertura da Base Direita (91) à Base
(48) com dois Parafusos de 3/4 pol. (2). Fixe a
Cobertura da Base Esquerda (não apresen-
tada) da mesma forma.
Erga as Barras Verticais (31, 36) para uma po-
sição vertical.
48
28
36
2
2
91
1
4
11
Fio de
Terra
Ilhó
