ASSEMBLAGE ET RÉGLAGES

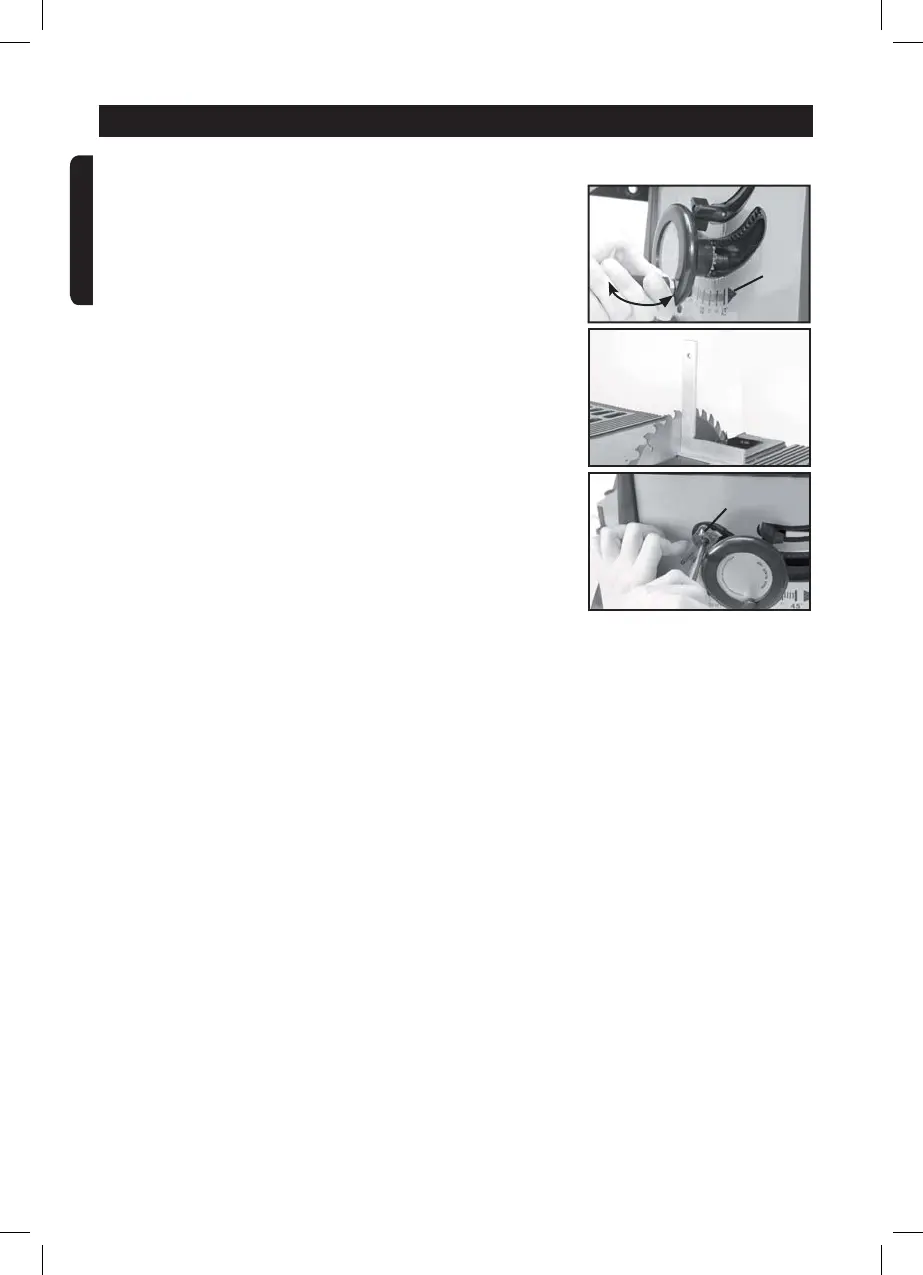

AJUSTEMENT DE LA LAME DE SCIE
Pour obtenir une coupe exacte de 90°, vous devez, après
l’installation de la scie, YpUL¿HU le réglage d’angle de la lame de scie
par rapport à l’échelle de réglage de l’angle (1) côté commande et le
régler éventuellement.
1. Positionnez la lame de scie le plus loin possible (Q) au moyen du
volant (T) ¿J 1).
2. Réglez un angle de 90° à la lame de scie entre les dents. Tournez
maintenant le volant (T), jusqu’à ce que la lame de scie se trouve
exactement dans l’angle ¿J 2).
3. Si O¶DI¿FKDJH sur l’échelle (2) ne correspond pas à l’échelle
d’angle (1), desserrez la vis à empreinte cruciforme de O¶DI¿FKDJH
de l’échelle (2) et déplacez-le exactement à 0 sur l’échelle d’angle
(1) ¿J 3). 9pUL¿H] la coupe d’angle précise au moyen d’une
pièce d’essai et ajustez en cas de besoin.
¿J
¿J
¿J
